电子钟课程设计报告——微机原理与接口技术

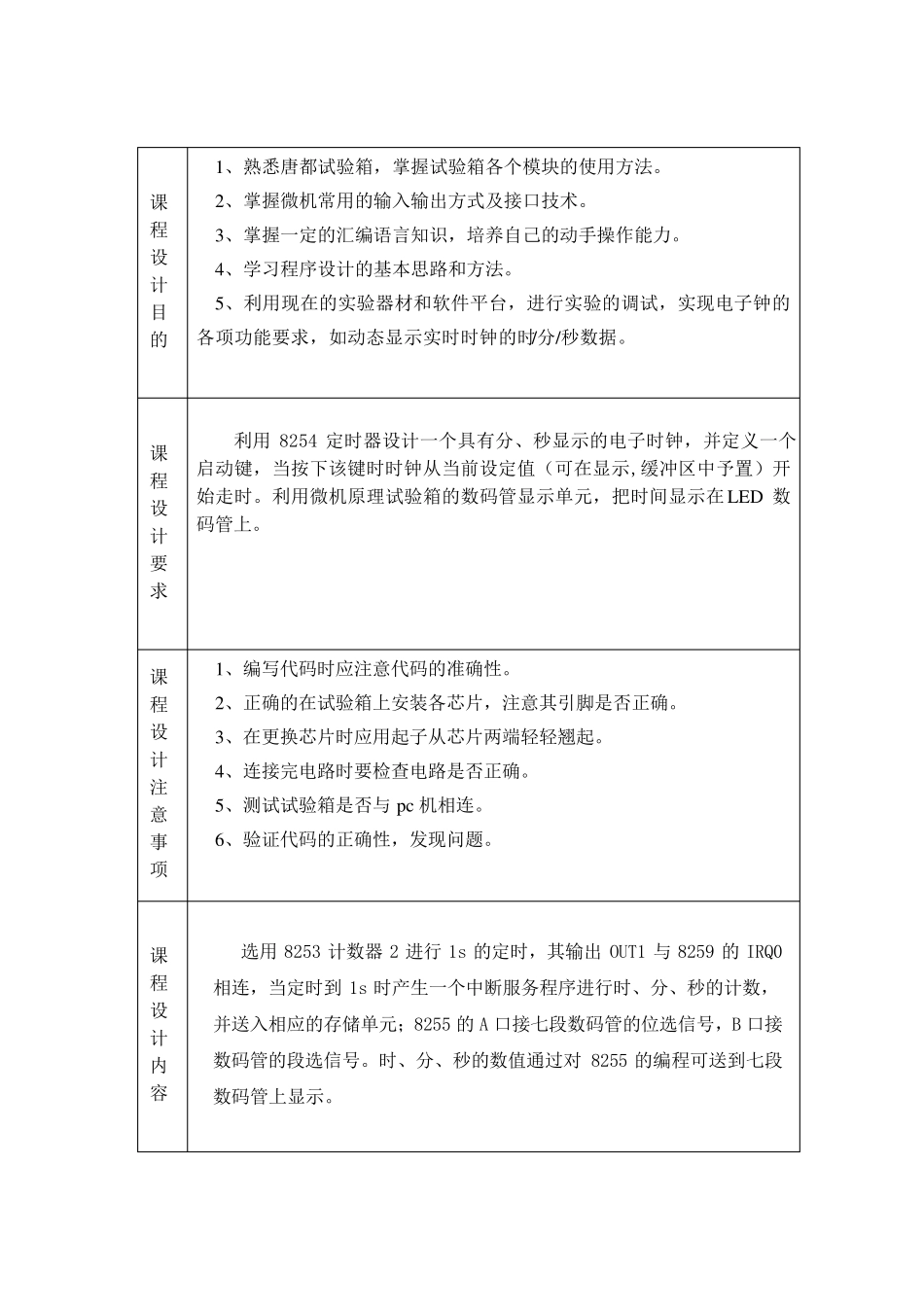

课 程 设 计 报 告 课程名称 微 机 原 理 与接口技术 系 别： 工程技术系 专业班级： 电子信息工程 0901 学 号： 09XXXXXX5 姓 名： XXX 课程题目： 电子钟的设计与制作 完成日期： 2011-12-23 指导老师： *** 2011 年 12 月 23 日 课 程 设 计 目 的 1、熟悉唐都试验箱，掌握试验箱各个模块的使用方法。 2、掌握微机常用的输入输出方式及接口技术。 3、掌握一定的汇编语言知识，培养自己的动手操作能力。 4、学习程序设计的基本思路和方法。 5、利用现在的实验器材和软件平台，进行实验的调试，实现电子钟的各项功能要求，如动态显示实时时钟的时/分/秒数据。 课 程 设 计 要 求 利用 8254 定时器设计一个具有分、秒显示的电子时钟，并定义一个启动键，当按下该键时时钟从当前设定值（可在显示,缓冲区中予置）开始走时。利用微机原理试验箱的数码管显示单元，把时间显示在LED 数码管上。 课 程 设 计 注 意 事 项 1、编写代码时应注意代码的准确性。 2、正确的在试验箱上安装各芯片，注意其引脚是否正确。 3、在更换芯片时应用起子从芯片两端轻轻翘起。 4、连接完电路时要检查电路是否正确。 5、测试试验箱是否与pc 机相连。 6、验证 代码的正确性，发 现问 题 。 课 程 设 计 内 容 选 用 8253 计数器 2 进行 1s 的定时，其输出 OUT1 与8259 的IRQ0相连，当定时到1s 时产 生 一个中断 服 务 程序进行时、分、秒的计数，并送 入相应的存 储 单元； 8255 的A 口接七 段 数码管的位 选 信 号 ，B 口接数码管的段 选 信 号 。时、分、秒的数值通 过 对8255 的编程可送 到 七 段数码管上显示。 课 程 设 计 简 要 操 作 步 骤 1、了解电子钟的工作原理 2、画出电路原理图 3、根据原理图编写代码 4、连接电路图 5、将试验箱与 pc 机相连 6、植入代码，检查代码的正确性 7、反复检验，寻找问题，解决问题 8、撰写实验报告、实验过程及实验心得体会 9、完成实验 课 程 设 计 心 得 体 会 这次设计让我收获了很多，既是对自己所学到的知识作一个肯定，也是对《微型计算机原理及应用》的复习，更主要的是通过设计增强了自己动手的能力。在这次课程设计中涉及到很多芯片的应用，最大特点是软，硬件的结合，对动手能里的要求很大，设计完成后我的编程水平提高了一大步。这次设计，更增加了我对微...
