光缆(地埋、架空)施工方案

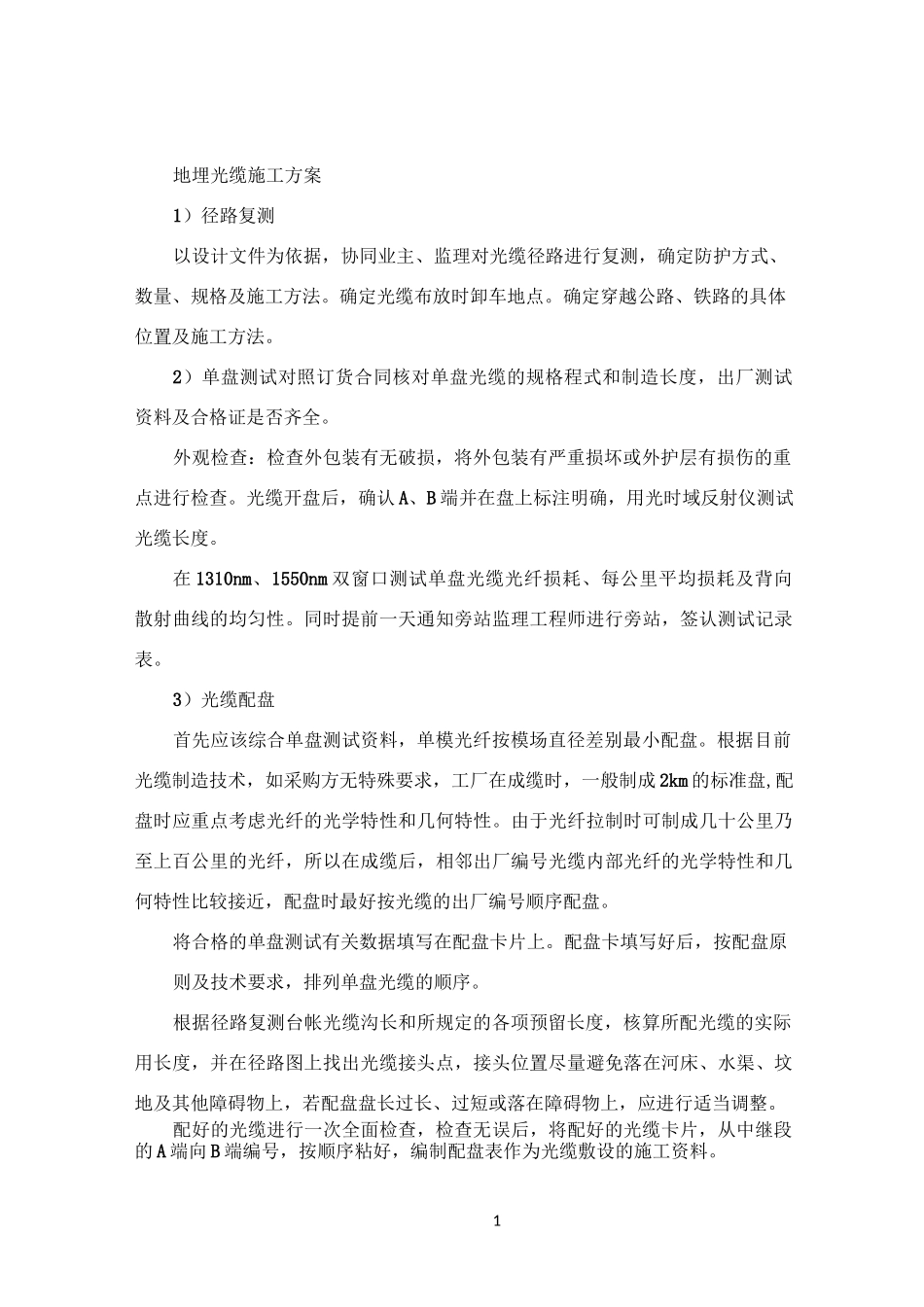

1地埋光缆施工方案1）径路复测以设计文件为依据，协同业主、监理对光缆径路进行复测，确定防护方式、数量、规格及施工方法。确定光缆布放时卸车地点。确定穿越公路、铁路的具体位置及施工方法。2）单盘测试对照订货合同核对单盘光缆的规格程式和制造长度，出厂测试资料及合格证是否齐全。外观检查：检查外包装有无破损，将外包装有严重损坏或外护层有损伤的重点进行检查。光缆开盘后，确认 A、B 端并在盘上标注明确，用光时域反射仪测试光缆长度。在 1310nm、1550nm 双窗口测试单盘光缆光纤损耗、每公里平均损耗及背向散射曲线的均匀性。同时提前一天通知旁站监理工程师进行旁站，签认测试记录表。3）光缆配盘首先应该综合单盘测试资料，单模光纤按模场直径差别最小配盘。根据目前光缆制造技术，如采购方无特殊要求，工厂在成缆时，一般制成 2km 的标准盘,配盘时应重点考虑光纤的光学特性和几何特性。由于光纤拉制时可制成几十公里乃至上百公里的光纤，所以在成缆后，相邻出厂编号光缆内部光纤的光学特性和几何特性比较接近，配盘时最好按光缆的出厂编号顺序配盘。将合格的单盘测试有关数据填写在配盘卡片上。配盘卡填写好后，按配盘原则及技术要求，排列单盘光缆的顺序。根据径路复测台帐光缆沟长和所规定的各项预留长度，核算所配光缆的实际用长度，并在径路图上找出光缆接头点，接头位置尽量避免落在河床、水渠、坟地及其他障碍物上，若配盘盘长过长、过短或落在障碍物上，应进行适当调整。配好的光缆进行一次全面检查，检查无误后，将配好的光缆卡片，从中继段的 A 端向 B 端编号，按顺序粘好，编制配盘表作为光缆敷设的施工资料。24）光电缆沟的开挖开挖前，使用地下电缆探测仪进行径路探测，以防挖坏既有管线。沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。采用人工开挖，过轨、过道采用液压顶管方式通过，并提前预埋防护钢管。区间光缆施工采取人工和机械开挖方式，站场光、电缆采用人工开挖方式。严格按照复测路径白线标记开挖，电缆沟的转弯半径不小于光缆直径的 20 倍，沟底平整，保证沟底宽度在 30〜40cm 之间。“沟直、底平、无杂物”，走向合理，深度合格。回填路肩、护坡时要分层夯实，按工务标准回复原貌。遇有骨架护坡或混凝土护坡地段，光缆径路不上护坡或路肩，在路基坡脚以外合适地段选择径路开挖。遇有马槽、土堆时，缆沟深度以地平面（即土堆两侧的自然地面）开始算起，光缆过桥时，敷设在桥外侧的桥...
