机械原理课题设计-立体车库传动装置全解

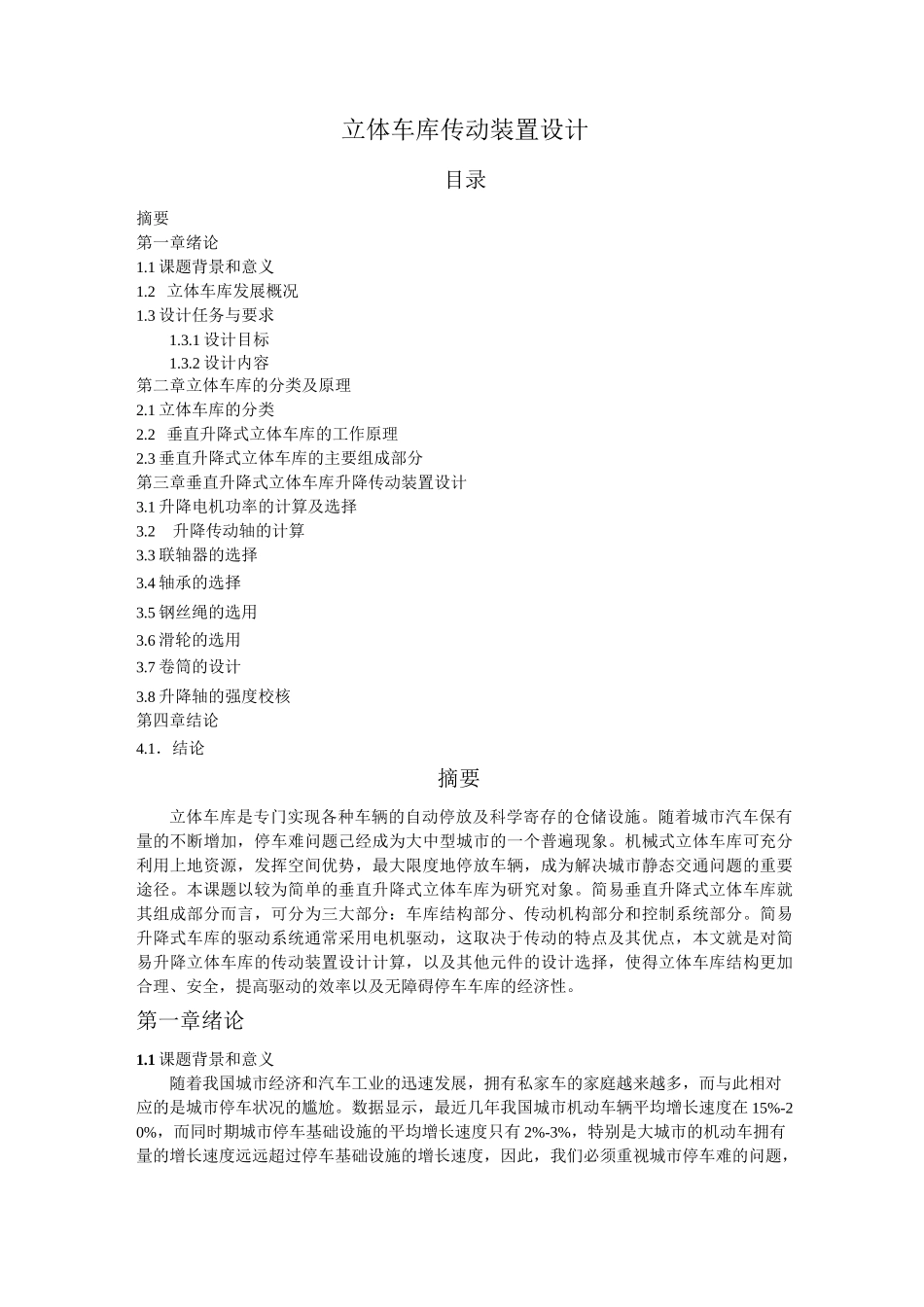

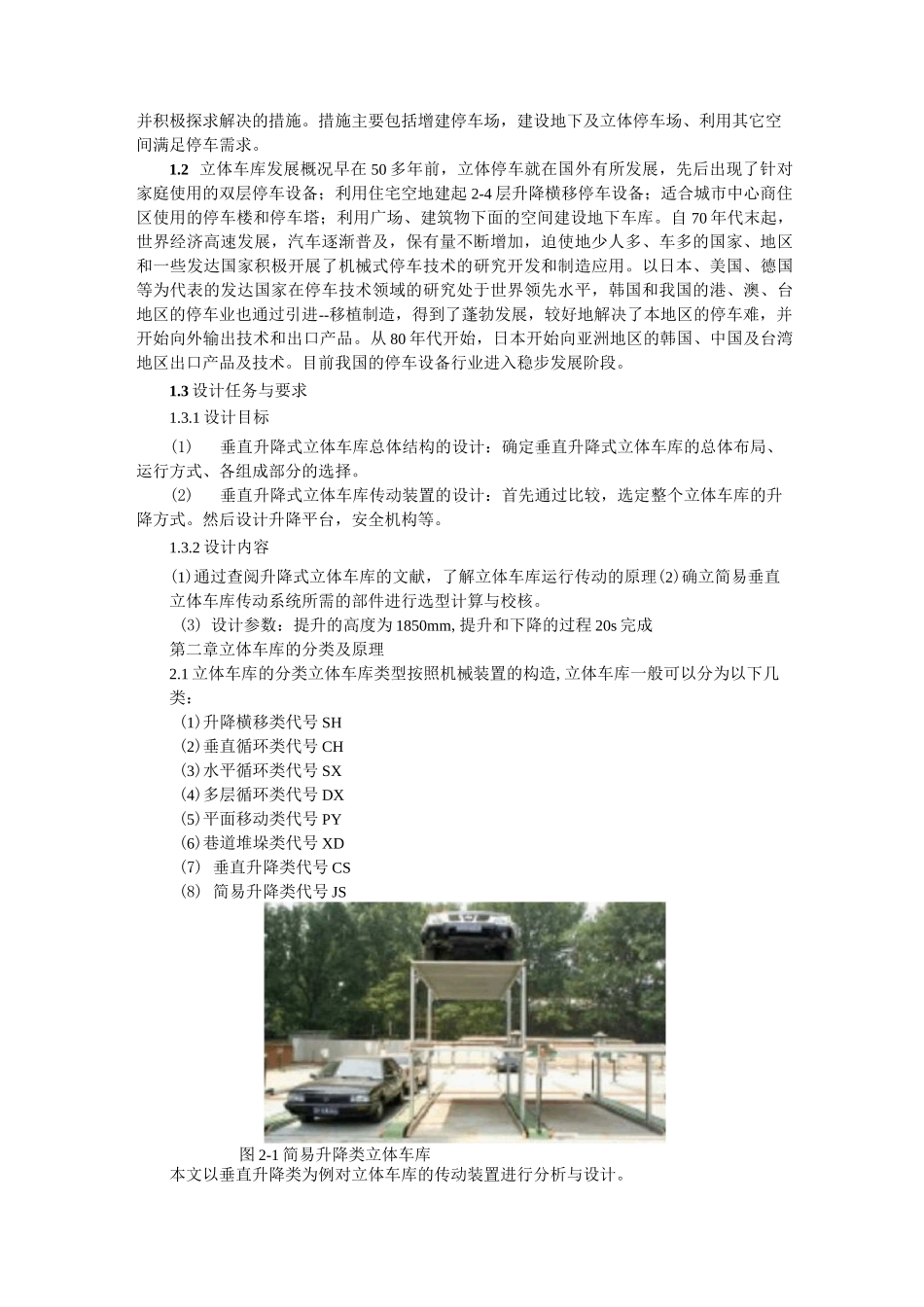

立体车库传动装置设计目录摘要第一章绪论1.1 课题背景和意义1.2 立体车库发展概况1.3 设计任务与要求1.3.1 设计目标1.3.2 设计内容第二章立体车库的分类及原理2.1 立体车库的分类2.2 垂直升降式立体车库的工作原理2.3 垂直升降式立体车库的主要组成部分第三章垂直升降式立体车库升降传动装置设计3.1 升降电机功率的计算及选择3.2升降传动轴的计算3.3 联轴器的选择3.4 轴承的选择3.5 钢丝绳的选用3.6 滑轮的选用3.7 卷筒的设计3.8 升降轴的强度校核第四章结论4.1．结论摘要立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。本课题以较为简单的垂直升降式立体车库为研究对象。简易垂直升降式立体车库就其组成部分而言，可分为三大部分：车库结构部分、传动机构部分和控制系统部分。简易升降式车库的驱动系统通常采用电机驱动，这取决于传动的特点及其优点，本文就是对简易升降立体车库的传动装置设计计算，以及其他元件的设计选择，使得立体车库结构更加合理、安全，提高驱动的效率以及无障碍停车车库的经济性。第一章绪论1.1 课题背景和意义随着我国城市经济和汽车工业的迅速发展，拥有私家车的家庭越来越多，而与此相对应的是城市停车状况的尴尬。数据显示，最近几年我国城市机动车辆平均增长速度在 15%-20%，而同时期城市停车基础设施的平均增长速度只有 2%-3%，特别是大城市的机动车拥有量的增长速度远远超过停车基础设施的增长速度，因此，我们必须重视城市停车难的问题，并积极探求解决的措施。措施主要包括增建停车场，建设地下及立体停车场、利用其它空间满足停车需求。1.2 立体车库发展概况早在 50 多年前，立体停车就在国外有所发展，先后出现了针对家庭使用的双层停车设备；利用住宅空地建起 2-4 层升降横移停车设备；适合城市中心商住区使用的停车楼和停车塔；利用广场、建筑物下面的空间建设地下车库。自 70 年代末起，世界经济高速发展，汽车逐渐普及，保有量不断增加，迫使地少人多、车多的国家、地区和一些发达国家积极开展了机械式停车技术的研究开发和制造应用。以日本、美国、德国等为代表的发达国家在停车技术领域的研究处于世界领先水平，韩国和我国的港、澳、台地区的停车业也通过引进--移植制造...
