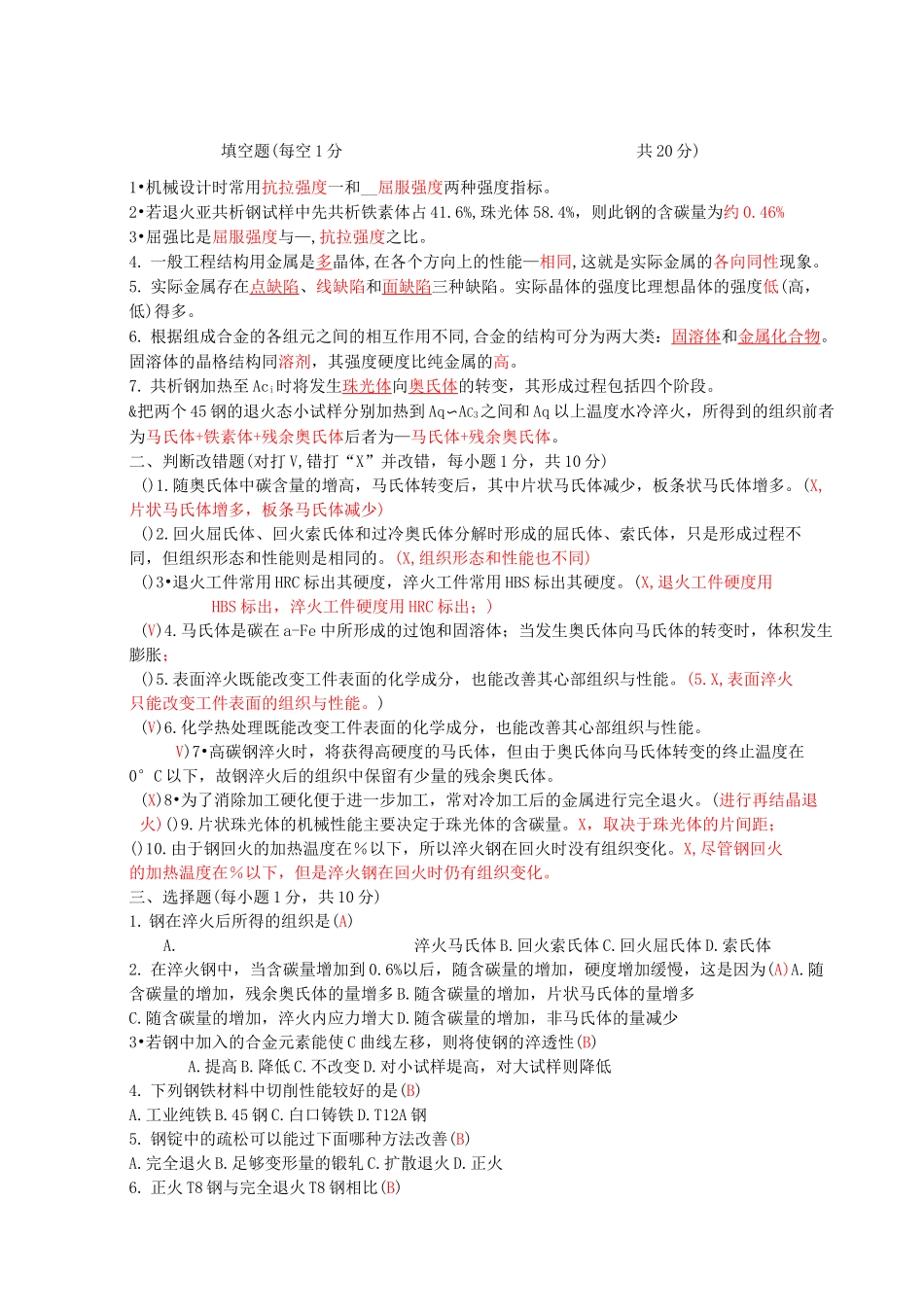

1•机械设计时常用抗拉强度一和__屈服强度两种强度指标。2•若退火亚共析钢试样中先共析铁素体占 41.6%,珠光体 58.4%,则此钢的含碳量为约 0.46%3•屈强比是屈服强度与—,抗拉强度之比。4. 一般工程结构用金属是多晶体,在各个方向上的性能—相同,这就是实际金属的各向同性现象。5. 实际金属存在点缺陷、线缺陷和面缺陷三种缺陷。实际晶体的强度比理想晶体的强度低(高,低)得多。6. 根据组成合金的各组元之间的相互作用不同,合金的结构可分为两大类:固溶体和金属化合物。固溶体的晶格结构同溶剂,其强度硬度比纯金属的高。7. 共析钢加热至 Aci时将发生珠光体向奥氏体的转变,其形成过程包括四个阶段。&把两个 45 钢的退火态小试样分别加热到 Aq〜AC3之间和 Aq 以上温度水冷淬火,所得到的组织前者为马氏体+铁素体+残余奥氏体后者为—马氏体+残余奥氏体。二、判断改错题(对打 V,错打“X”并改错,每小题 1 分,共 10 分)()1.随奥氏体中碳含量的增高,马氏体转变后,其中片状马氏体减少,板条状马氏体增多。(X,片状马氏体增多,板条马氏体减少)()2.回火屈氏体、回火索氏体和过冷奥氏体分解时形成的屈氏体、索氏体,只是形成过程不同,但组织形态和性能则是相同的。(X,组织形态和性能也不同)()3•退火工件常用 HRC 标出其硬度,淬火工件常用 HBS 标出其硬度。(X,退火工件硬度用HBS 标出,淬火工件硬度用 HRC 标出;)(V)4.马氏体是碳在 a-Fe 中所形成的过饱和固溶体;当发生奥氏体向马氏体的转变时,体积发生膨胀;()5.表面淬火既能改变工件表面的化学成分,也能改善其心部组织与性能。(5.X,表面淬火只能改变工件表面的组织与性能。)(V)6.化学热处理既能改变工件表面的化学成分,也能改善其心部组织与性能。V)7•高碳钢淬火时,将获得高硬度的马氏体,但由于奥氏体向马氏体转变的终止温度在0°C 以下,故钢淬火后的组织中保留有少量的残余奥氏体。(X)8•为了消除加工硬化便于进一步加工,常对冷加工后的金属进行完全退火。(进行再结晶退火)()9.片状珠光体的机械性能主要决定于珠光体的含碳量。X,取决于珠光体的片间距;()10.由于钢回火的加热温度在%以下,所以淬火钢在回火时没有组织变化。X,尽管钢回火的加热温度在%以下,但是淬火钢在回火时仍有组织变化。三、选择题(每小题 1 分,共 10 分)1. 钢在淬火后所得的组织是(A)A.淬火马氏体 B.回火索氏体 C.回火屈氏体 D.索氏体2. 在淬火钢中,当含碳量增加到 0....
