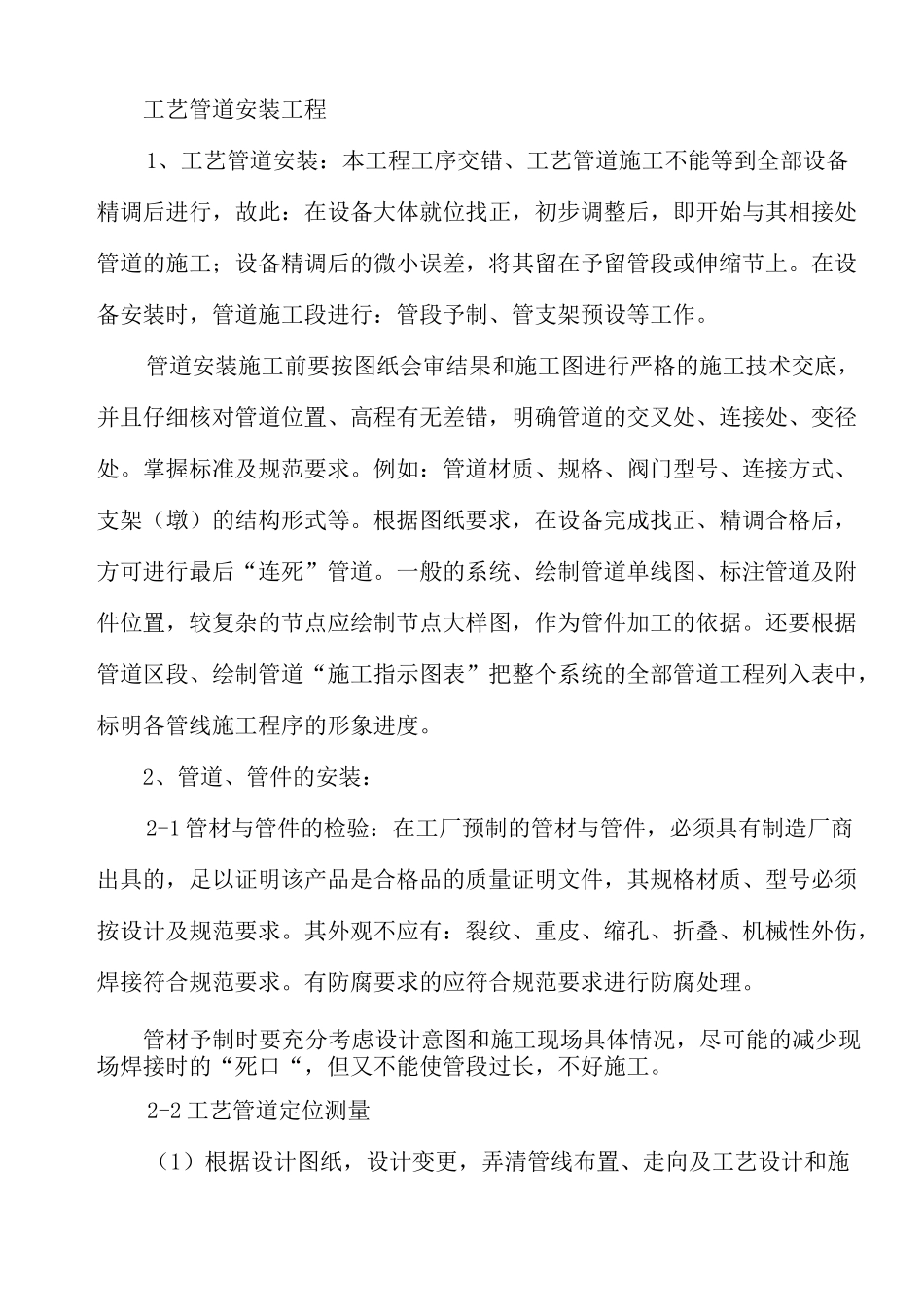

工艺管道安装工程1、工艺管道安装：本工程工序交错、工艺管道施工不能等到全部设备精调后进行，故此：在设备大体就位找正，初步调整后，即开始与其相接处管道的施工；设备精调后的微小误差，将其留在予留管段或伸缩节上。在设备安装时，管道施工段进行：管段予制、管支架预设等工作。管道安装施工前要按图纸会审结果和施工图进行严格的施工技术交底，并且仔细核对管道位置、高程有无差错，明确管道的交叉处、连接处、变径处。掌握标准及规范要求。例如：管道材质、规格、阀门型号、连接方式、支架（墩）的结构形式等。根据图纸要求，在设备完成找正、精调合格后，方可进行最后“连死”管道。一般的系统、绘制管道单线图、标注管道及附件位置，较复杂的节点应绘制节点大样图，作为管件加工的依据。还要根据管道区段、绘制管道“施工指示图表”把整个系统的全部管道工程列入表中，标明各管线施工程序的形象进度。2、管道、管件的安装：2-1 管材与管件的检验：在工厂预制的管材与管件，必须具有制造厂商出具的，足以证明该产品是合格品的质量证明文件，其规格材质、型号必须按设计及规范要求。其外观不应有：裂纹、重皮、缩孔、折叠、机械性外伤，焊接符合规范要求。有防腐要求的应符合规范要求进行防腐处理。管材予制时要充分考虑设计意图和施工现场具体情况，尽可能的减少现场焊接时的“死口“，但又不能使管段过长，不好施工。2-2 工艺管道定位测量（1）根据设计图纸，设计变更，弄清管线布置、走向及工艺设计和施工安装要求，必要时用划线等方法标出管道位置。（2）熟悉现场情况，了解已完成的管线、井室、设备的予留头、予留孔及设备出入口，并根据甲方提供的座标网和高程控制点与设计图纸进行复核。若有出入应及时与甲方监理部门及时沟通，拿出解决办法。（3）根据设计图纸和已有控制点，并结合施工现场实际情况，作好施测数据的计算整理，并绘制施测草图。（4）根据管道在生产上的不同要求，工程性质，所在位置和管道种类等因素，确定施测精度。（5）根据已就位设备出入口，先测定出阀门、弯头、三通等管件的位置，用墨线或测桩做好控制标志。然后再进行管道装配焊接。2-3 钢管、管件安装（1）根据本工程技术文件，在此只考虑管道焊接安装。⑵ 管壁厚大于 4mm 的钢管在进入现场之前，用坡口机或气刨将管的两端按照施工规范的要求打出坡口，进入现场开始安装时，先将管内污物清除干净，并将管口边缘与焊口两侧打磨洁净，使其露出金属光泽...
