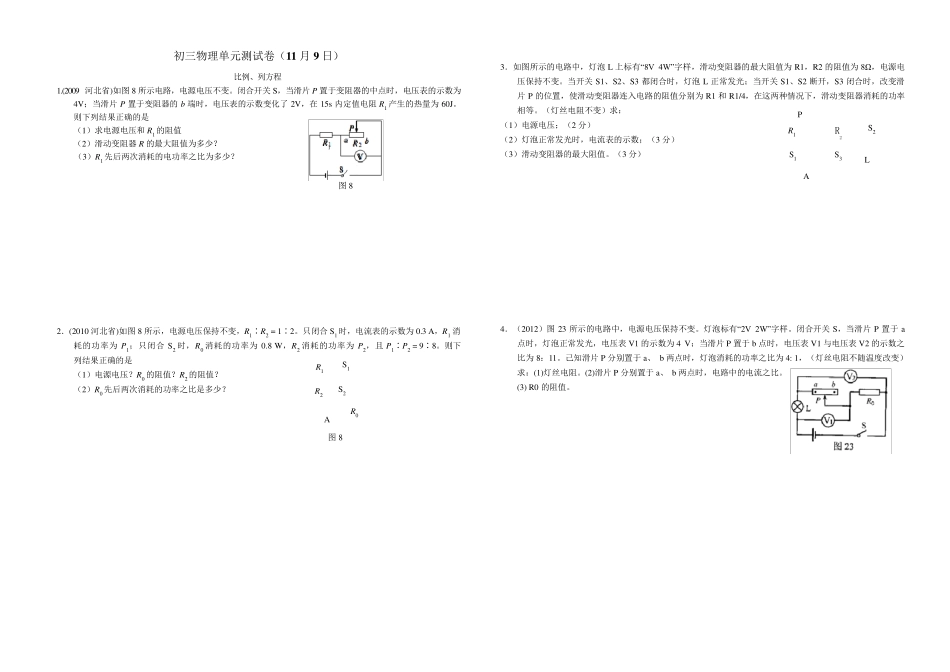

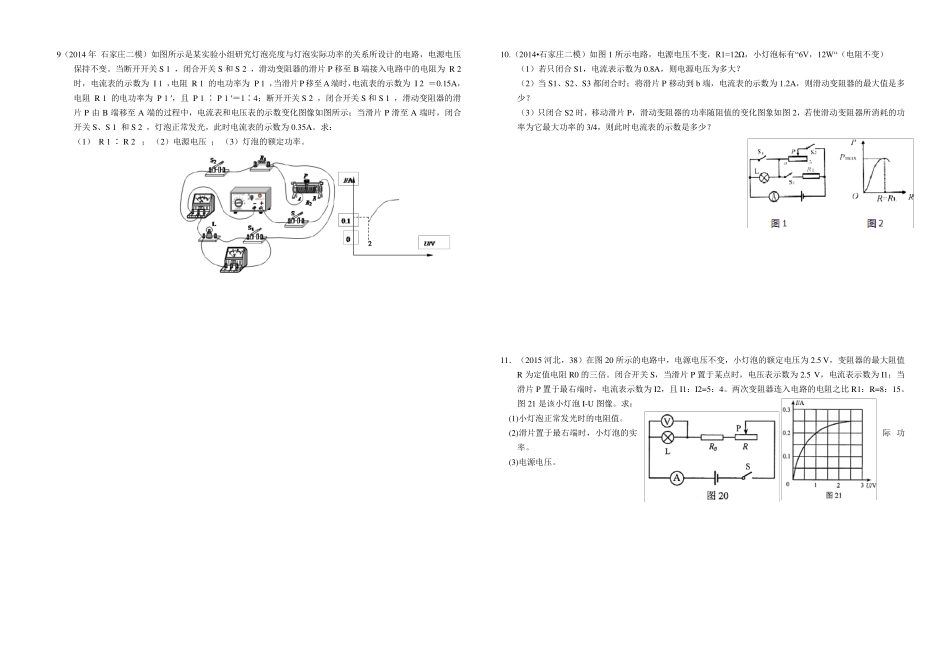

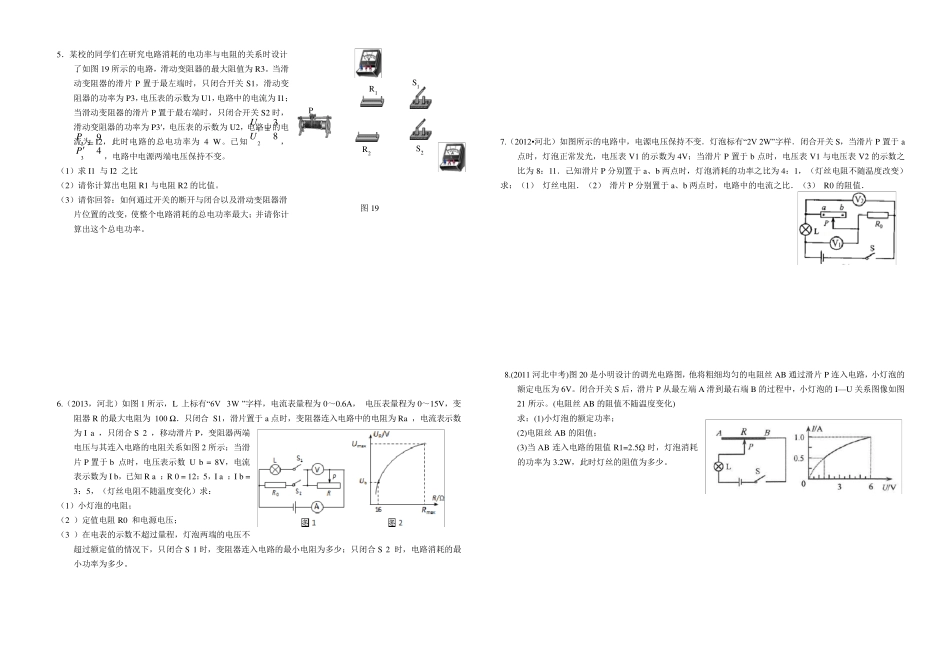

图8 R1 R b a P S V初三物理单元测试卷（1 1 月9 日） 比例、列方程 1.(2009 河北省)如图8 所示电路，电源电压不变。闭合开关S，当滑片P 置于变阻器的中点时，电压表的示数为4V；当滑片P 置于变阻器的b 端时，电压表的示数变化了2V，在15s 内定值电阻R1 产生的热量为60J。则下列结果正确的是 （1）求电源电压和R1 的阻值 （2）滑动变阻器R 的最大阻值为多少？ （3）R1 先后两次消耗的电功率之比为多少？ 2．(2010 河北省)如图8 所示，电源电压保持不变，R1∶R2 = 1∶2。只闭合S1 时，电流表的示数为0.3 A，R1 消耗的功率为P1；只闭合S2 时，R0 消耗的功率为0.8 W，R2 消耗的功率为P2，且 P1∶P2 = 9∶8。则下列结果正确的是 （1）电源电压？R0 的阻值？R2 的阻值？ （2）R0 先后两次消耗的功率之比是多少？ 3．如图所示的电路中，灯泡 L 上标有“8V 4W” 字样，滑动变阻器的最大阻值为R1，R2 的阻值为8Ω ，电源电压保持不变。当开关S1、S2、S3 都闭合时，灯泡 L 正常发光；当开关S1、S2 断开，S3 闭合时，改变滑片P 的位置，使滑动变阻器连入电路的阻值分别为R1 和R1/4，在这两种情况下，滑动变阻器消耗的功率相等。（灯丝电阻不变）求： （1）电源电压；（2 分） （2）灯泡正常发光时，电流表的示数；（3 分） （3）滑动变阻器的最大阻值。（3 分） 4．（2012）图23 所示的电路中，电源电压保持不变。灯泡标有“2V 2W” 字样。闭合开关S，当滑片P 置于a点时，灯泡正常发光，电压表V1 的示数为4 V；当滑片P 置于b 点时，电压表V1 与电压表V2 的示数之比为8：11。己知滑片P 分别置于a、 b 两点时，灯泡消耗的功率之比为4: 1，（灯丝电阻不随温度改变）求：(1)灯丝电阻。(2)滑片P 分别置于a、 b 两点时，电路中的电流之比。(3) R0 的阻值。 图8 R2 S2 R0 A R1 S1 S1 L A S2 S3 R1 P R2 R1 R2 S1 S2 P 图 19 5．某校的同学们在研究电路消耗的电功率与电阻的关系时设计了如图 19 所示的电路，滑动变阻器的最大阻值为 R3。当滑动变阻器的滑片 P 置于最左端时，只闭合开关 S1，滑动变阻器的功率为 P3，电压表的示数为 U1，电路中的电流为 I1；当滑动变阻器的滑片 P 置于最右端时，只闭合开关 S2 时，滑动变阻器的功率为 P3′，电压表的示数为 U2，电路中的电流为 I2，此时电路的总电功率为 4 W。已知8321 UU， 493...
