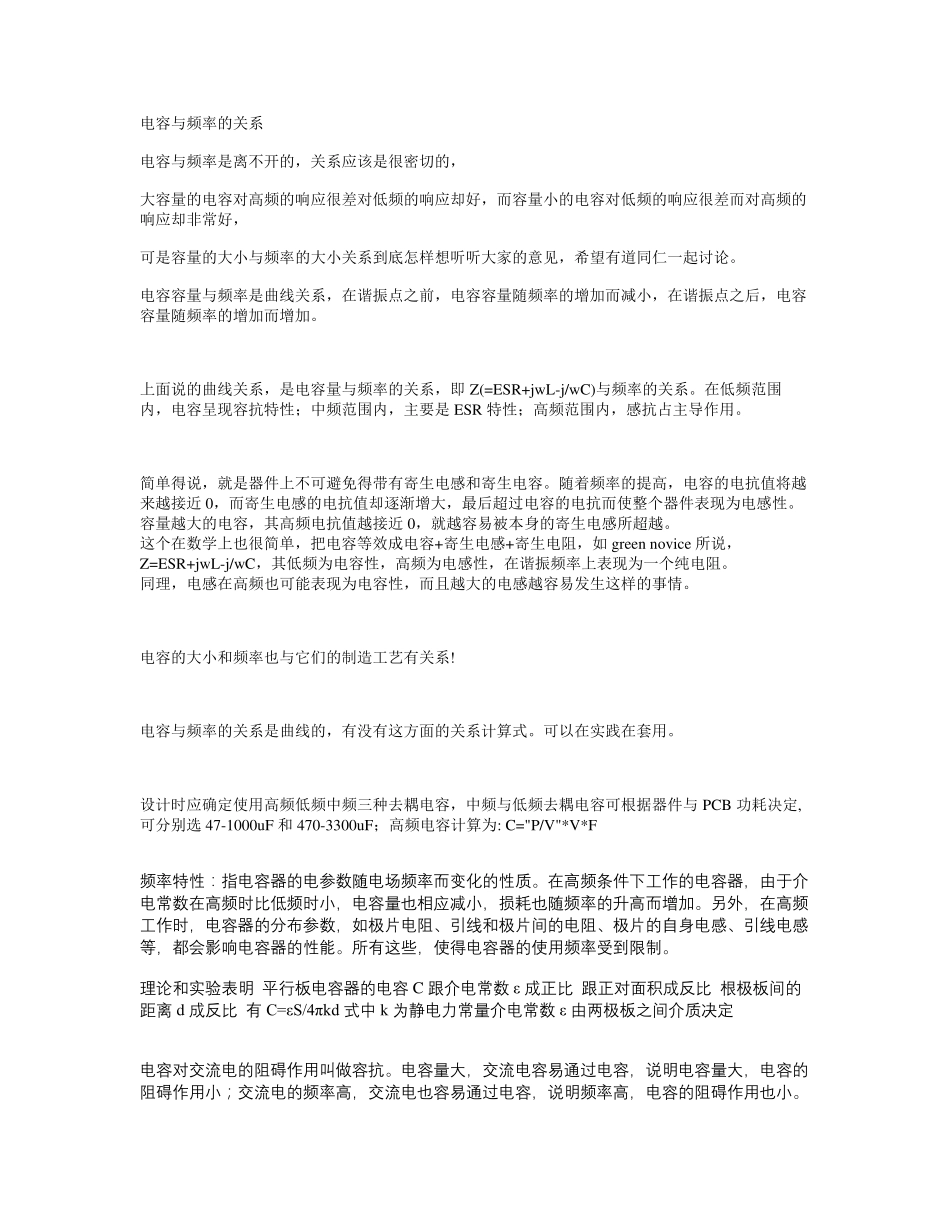

电容与频率的关系 电容与频率是离不开的，关系应该是很密切的， 大容量的电容对高频的响应很差对低频的响应却好，而容量小的电容对低频的响应很差而对高频的响应却非常好， 可是容量的大小与频率的大小关系到底怎样想听听大家的意见，希望有道同仁一起讨论。 电容容量与频率是曲线关系，在谐振点之前，电容容量随频率的增加而减小，在谐振点之后，电容容量随频率的增加而增加。 上面说的曲线关系，是电容量与频率的关系，即 Z(=ESR+jw L-j/w C)与频率的关系。在低频范围内，电容呈现容抗特性；中频范围内，主要是ESR 特性；高频范围内，感抗占主导作用。 简单得说，就是器件上不可避免得带有寄生电感和寄生电容。随着频率的提高，电容的电抗值将越来越接近 0，而寄生电感的电抗值却逐渐增大，最后超过电容的电抗而使整个器件表现为电感性。容量越大的电容，其高频电抗值越接近 0，就越容易被本身的寄生电感所超越。 这个在数学上也很简单，把电容等效成电容+寄生电感+寄生电阻，如 green novice 所说，Z=ESR+jw L-j/w C，其低频为电容性，高频为电感性，在谐振频率上表现为一个纯电阻。 同理，电感在高频也可能表现为电容性，而且越大的电感越容易发生这样的事情。 电容的大小和频率也与它们的制造工艺有关系! 电容与频率的关系是曲线的，有没有这方面的关系计算式。可以在实践在套用。 设计时应确定使用高频低频中频三种去耦电容，中频与低频去耦电容可根据器件与PCB 功耗决定,可分别选 47-1000uF 和 470-3300uF；高频电容计算为: C="P/V"*V*F 频 率 特 性 ： 指 电 容 器 的 电 参 数 随 电 场 频 率 而 变 化 的 性 质 。 在 高 频 条 件 下 工 作 的 电 容 器 ， 由 于 介电 常 数 在 高 频 时 比 低 频 时 小 ， 电 容 量 也 相 应 减 小 ， 损 耗 也 随 频 率 的 升 高 而 增 加 。 另 外 ， 在 高 频工 作 时 ， 电 容 器 的 分 布 参 数 ， 如 极 片 电 阻 、引线和极 片 间的 电 阻 、极 片 的 自身电 感、引线电 感等， 都会影响电 容 器 的 性 能。 所有这些， 使得电 容 器 的 使用频 率 受到限制。 理论和实验表明 平行板电 容 器 的 电 容 C 跟介 电 常 数 ε 成正比 跟正对面积成反比 根极 板间的距离 d 成反比 有 C=εS/4πkd 式中 k 为静电 ...
