电工与电子技术12章陶桓齐课后习题答案

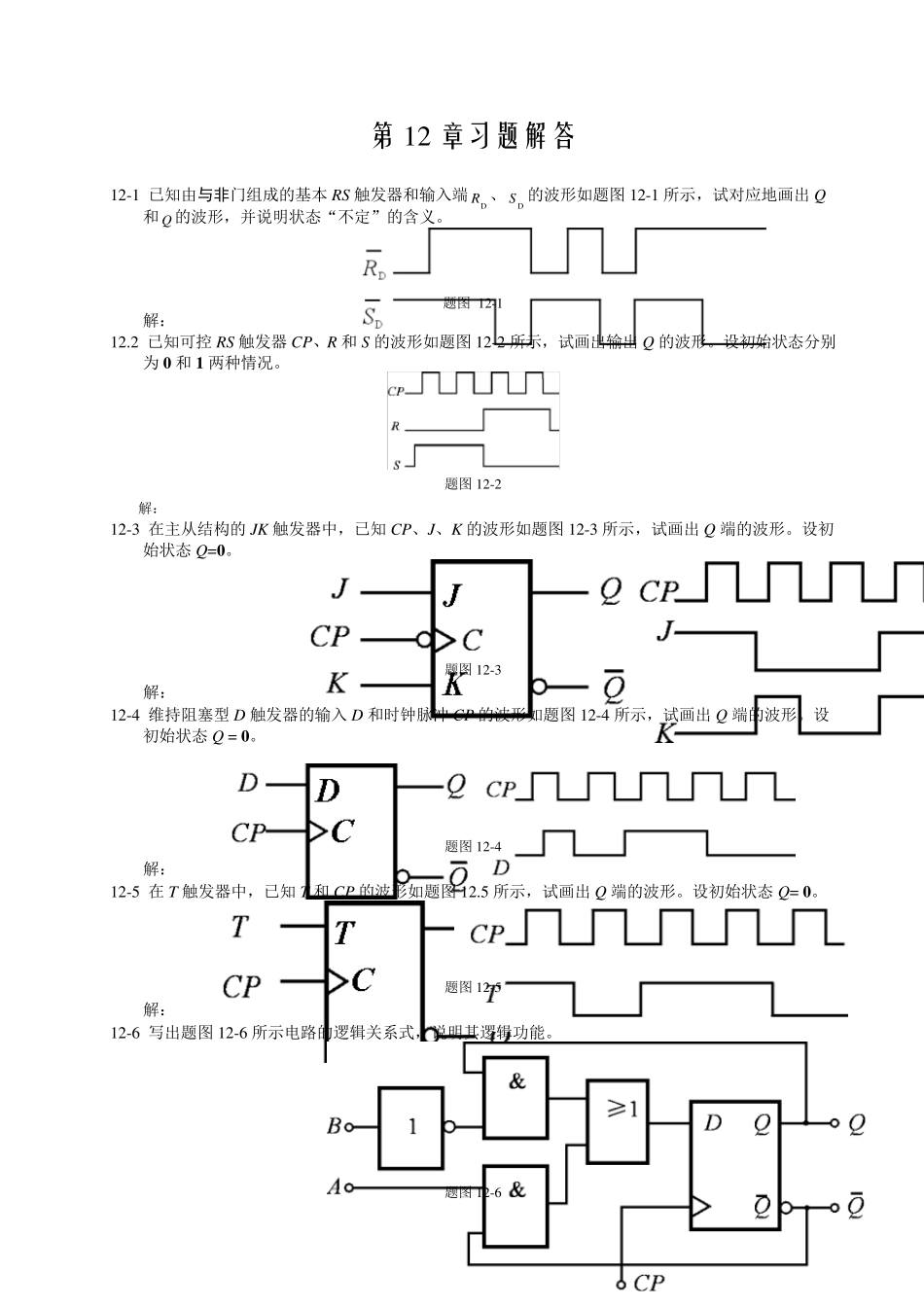

1 第12 章习题解答 12-1 已知由与非门组成的基本RS 触发器和输入端DR 、DS 的波形如题图12-1 所示，试对应地画出Q和Q 的波形，并说明状态“不定”的含义。 题图 12-1 解： 12.2 已知可控 RS 触发器CP、R 和S 的波形如题图12-2 所示，试画出输出Q 的波形。设初始状态分别为 0 和1 两种情况。 题图12-2 解： 12-3 在主从结构的JK 触发器中，已知CP、J、K 的波形如题图12-3 所示，试画出Q 端的波形。设初始状态Q=0。 题图12-3 解： 12-4 维持阻塞型 D 触发器的输入D 和时钟脉冲 CP 的波形如题图12-4 所示，试画出Q 端的波形。设初始状态Q = 0。 题图12-4 解： 12-5 在 T 触发器中，已知T 和CP 的波形如题图12.5 所示，试画出Q 端的波形。设初始状态Q= 0。 题图12-5 解： 12-6 写出题图12-6 所示电路的逻辑关系式，说明其逻辑功能。 题图12-6 2 解：逻辑关系为： QDAQBQ 所以其功能为JK触发器。 12-7 如题图12-7 所示的电路和波形，试画出D 端和Q 端的波形。设初始状态Q= 0。 题图12-7 解： 12-8 将主从型JK 触发器转换为T'触发器有几种方案？画出外部连线图。 解： 12-9 电路如题图12-9 所示。画出Q0 端和Q1 端在六个时钟脉冲CP 作用下的波形。设初态Q1=Q0= 0。 题图12-9 解： 12-10 用题图12.10(a)所给器件构成电路，并在示波器上观察到如图12.10（b）所示波形。试问电路是如何连接的？请画出逻辑电路图。 (a) (b) 题图12-10 解： 12-11 已知如题图12.11(a)所示电路的各输入端信号如题图12-11(b)所示。试画出触发器输出端Q0 和Q1 的波形。设触发器的初态均为0。 (a) (b) 题图12-11 解： 12-12 已知电路和时钟脉冲CP 及输入端A 的波形如题图12-12 所示，试画出输出端0Q 、1Q 的波形。假定各触发器初态为1。 3 (a) (b) 题图12-12 解： 12-13 已知题图12-13(a)所示电路中输入A 及CP 的波形如题图12-13(b)所示。试画出输出端0Q 、1Q 、2Q 的波形，设触发器初态均为 0。 (a) (b) 题图12-13 解： 12-14 电路如题图12-14 所示，已知时钟脉冲 CP 的频率为 2 kHz，试求 Q0、Q1 的波形和频率。设触发器的初始状态为 0。 题图12-14 解：两个 D触发器均连接为计数状态，故均可对输入时钟 CP进行 2分频。 0Q的频率为：33012 1010 ,50022QQQfffHz 12-15 分析如题图12-15 所示电路的逻辑功能...
