电工与电子技术第二版陶桓齐课后习题答案

电工与电子技术第二版陶桓齐课后习题答案_第1页
1/14

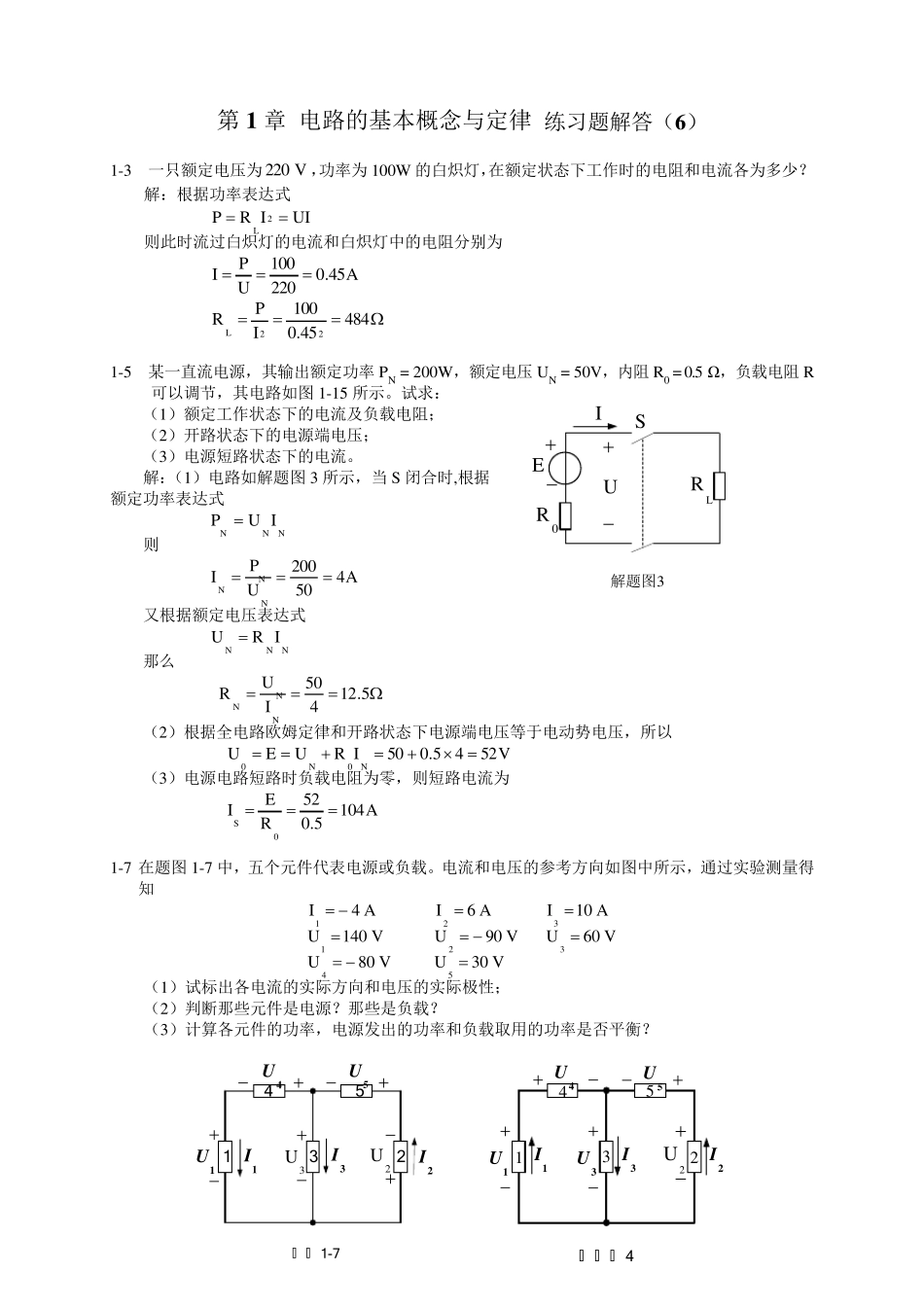

电工与电子技术第二版陶桓齐课后习题答案_第2页
2/14
电工与电子技术第二版陶桓齐课后习题答案_第3页
3/14
第1 章 电路的基本概念与定律 练习题解答(6 ) 1-3 一只额定电压为V220,功率为100W 的白炽灯,在额定状态下工作时的电阻和电流各为多少? 解:根据功率表达式 UIIRP2L 则此时流过白炽灯的电流和白炽灯中的电阻分别为 A45.0220100UPI 48445.0100IPR22L 1-5 某一直流电源,其输出额定功率PN = 200W ,额定电压UN = 50V,内阻R0 = 0.5 Ω,负载电阻R可以调节,其电路如图1-15 所示。试求: (1)额定工作状态下的电流及负载电阻; (2)开路状态下的电源端电压; (3)电源短路状态下的电流。 解:(1)电路如解题图3 所示,当 S 闭合时,根据 额定功率表达式 NNNIUP 则 A450200UPINNN 又根据额定电压表达式 NNNIRU 那么 5.12450IURNNN (2)根据全电路欧姆定律和开路状态下电源端电压等于电动势电压,所以 V5245.050IRUEUN0N0 (3)电源电路短路时负载电阻为零,则短路电流为 A1045.052REI0S 1-7 在题图1-7 中,五个元件代表电源或负载。电流和电压的参考方向如图中所示,通过实验测量得知 V30UV80UV60UV90UV140UA10IA6IA4I54321321 (1)试标出各电流的实际方向和电压的实际极性; (2)判断那些元件是电源?那些是负载? (3)计算各元件的功率,电源发出的功率和负载取用的功率是否平衡? IUE0RLR解题图3S 12345题 题 1-7 1I2I3I1U3U2U4U5U 123451I2I3I1U3U2U4U5U题 题 题 4 解:(1)各元件电流的实际方向和各元件电压的实际极性如解题图4 所示。 (2)根据U 和I 的实际方向来判定,当U 和I 的实际方向相反时即为电源(注意,U 的实际方向指的是电位降落的方向,即从正极指向负极),否则为负载。据此,元件1 和元件2为电源,其余的全为负载。 (3)根据解题图4 计算各元件的功率分别为 W5604140IUP111 W540690IUP222 W6001060IUP333 W320480IUP144 W180630IUP255 根据功率平衡的关系,带有负号的功率之和应和带有正号的功率之和相等,即得 W1100180320600540560 上式表明电源发出的功率和负载取用的功率是平衡的,注意,此法也是验证解题结果正确与否的方法之一。 1-8 试求题图1-8 所示电路中A 点、B 点和C 点的电位。 2020V20V501010...
