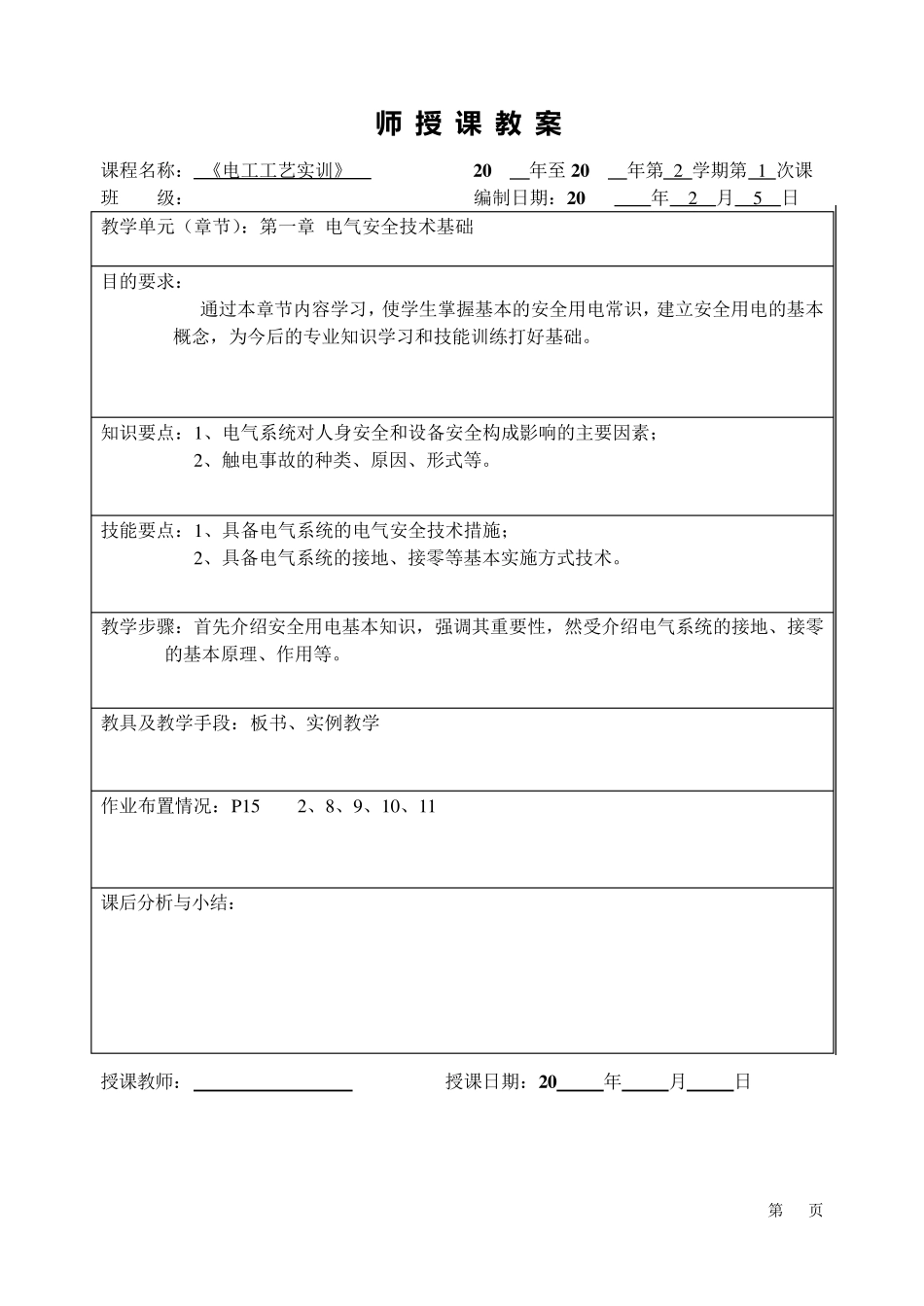

第 页 师 授 课 教 案 课程名称： 《电工工艺实训》 2 0 年至2 0 年第 2 学期第 1 次课 班 级： 编制日期：2 0 年 2 月 5 日 教学单元（章节）：第一章 电气安全技术基础 目的要求： 通过本章节内容学习，使学生掌握基本的安全用电常识，建立安全用电的基本概念，为今后的专业知识学习和技能训练打好基础。 知识要点：1、电气系统对人身安全和设备安全构成影响的主要因素； 2、触电事故的种类、原因、形式等。 技能要点：1、具备电气系统的电气安全技术措施； 2、具备电气系统的接地、接零等基本实施方式技术。 教学步骤：首先介绍安全用电基本知识，强调其重要性，然受介绍电气系统的接地、接零的基本原理、作用等。 教具及教学手段：板书、实例教学 作业布置情况：P15 2、8、9、10、11 课后分析与小结： 授课教师： 授课日期：2 0 年 月 日第 页 教 学 内 容 板书或旁注 第一章 电气安全技术基础 1.1 用电安全概述 一．人身安全 1.电流大小 （1）感觉电流（2）摆脱电流（3）致命电流 2.频率 40Hz~60Hz 的交流电对人最危险。频率越高，危险性降低。 高频电流治病的例子：医用高频设备，高频治疗仪，高频手术刀， 颈椎康复治疗仪。 3.通电时间 通电时间t 长，人体电阻降，通过人体的电流增，危险性增。 4.电流路径 经过心脏、大脑的电流路径最危险； 从脚到脚的电流路径危险性最小。 5.人体电阻 一般 1500~2000 欧，计算时取保险值 800~1000 欧； 影响因素：厚薄、潮湿、伤口、带电粉尘等。 6.电压的影响 用安全电压确定人体触电的安全条件，见表 1.1 二．设备安全 电气装置安装要求：开关、闸刀不倒装； 接线盒、插座不能直接装在建筑物上。 不同场所对电压使用的要求： （1）无高度危险场合：220V 及以下； （2）有高度触电危险场合：36V 以下（工频） （3）有特别触电危险场合：24V，12V（工频） 三．电气防火与防爆 1.火灾或爆炸形成的原因 电气设备选型、安装、使用方法不正确；易燃物发热；短路产生电弧；绝缘损坏等等。 举实例：学生宿舍因使用热得快点燃了啫喱水引起失火。 2.电气火灾的灭火 切断电源、报警、使用灭火工具；不能碰到带电设备等。 1.2 触电及急救方法 一．触电种类、原因和形式 用电安全： 1.人身安全 2.设备安全 设备安全： 1.电气装置安装的要求 2.不同场所对使用电压的要求 第 页 教 学 内 容 板书或旁...
