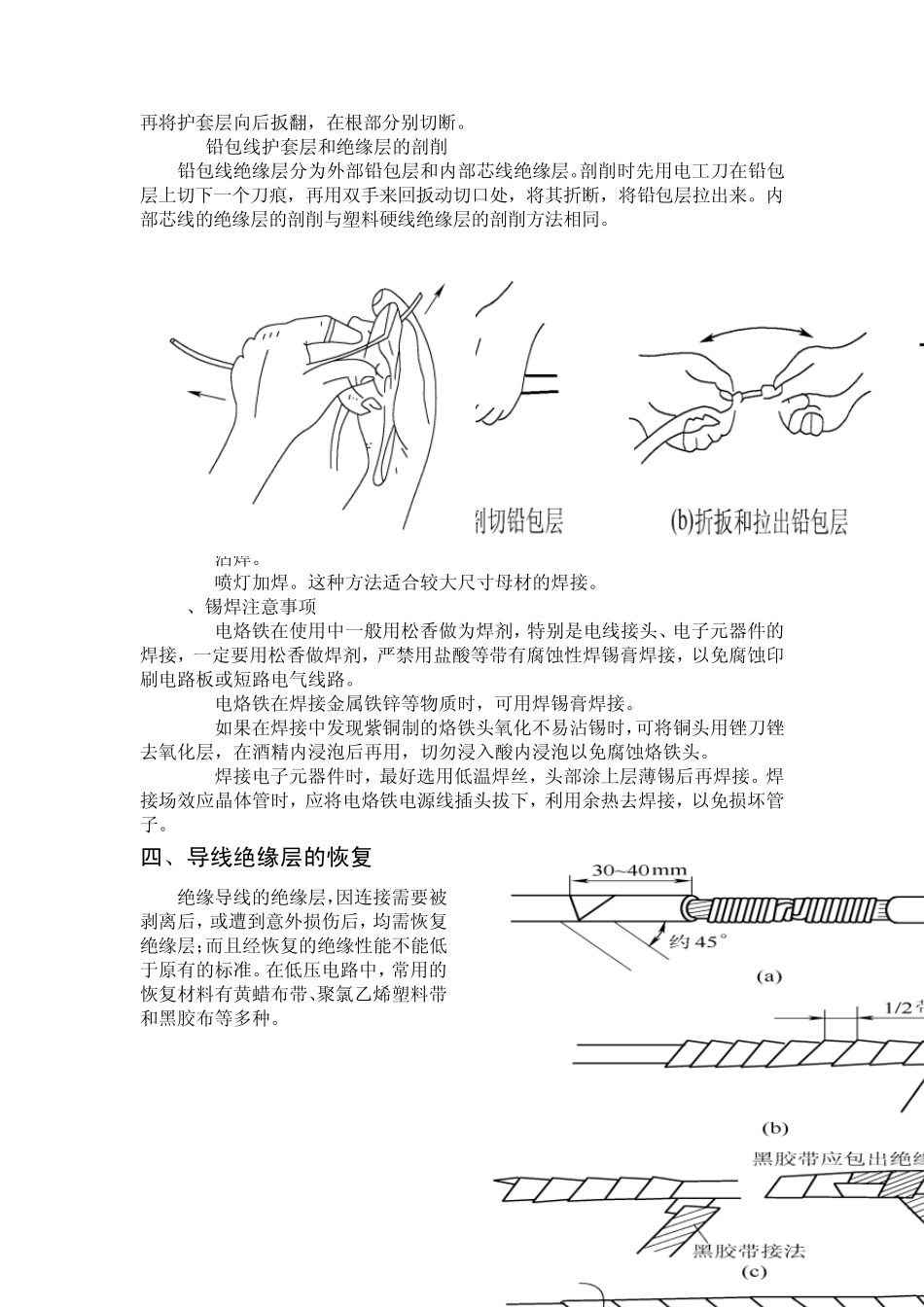

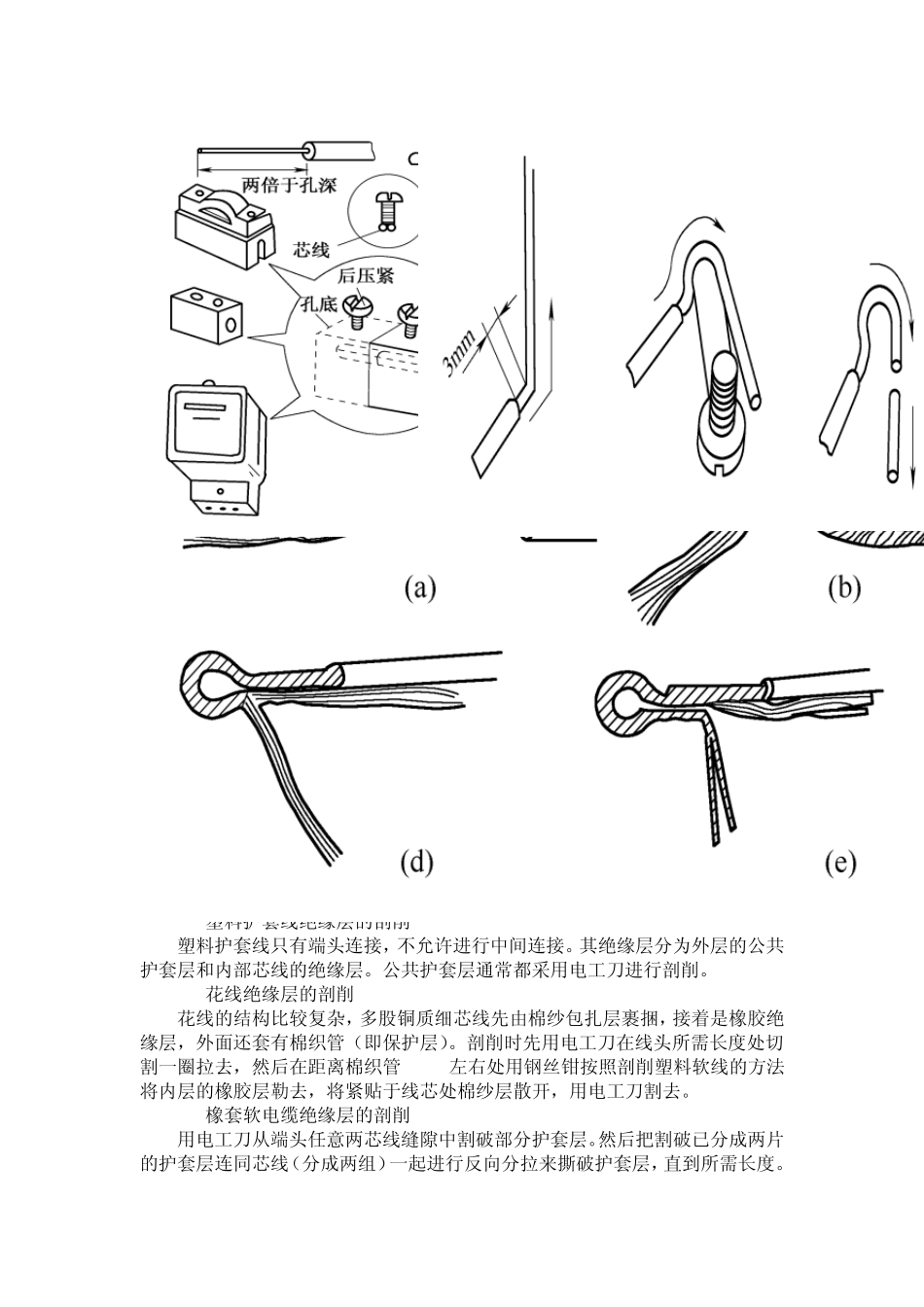

第2 章 电工基本操作工艺及常用工具、仪表使用 内容提要：本章主要介绍导线连接、剖削、焊接与绝缘恢复等电工基本操作工艺，常用电工工具的用途、规格及使用注意事项；常用电工仪表的用途及使用。 2.1 电工基本操作 一、导线的连接 1、对导线连接的基本要求 (1) 接触紧密，接头电阻小，稳定性好。与同长度同截面积导线的电阻比应不大于１。 (2) 接头的机械强度应不小于导线机械强度的 80%。 (3) 耐腐蚀。对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀。对于铝与铜连接，主要防止电化腐蚀。在接头前后，要采取措施，避免这类腐蚀的存在。 (4) 接头的绝缘层强度应与导线的绝缘强度一样。 2、铜芯导线的连接 图 2.1 单股铜芯线的直接连 图 2.2 单股铜芯线与多股铜芯线的分支连接 图 2.3 7股铜芯导线的直接连接 图 2.4 多股铜芯线的分支连接 图2.5 导线与针孔式接线柱的连接 图2.6 单股芯线羊眼圈弯法 3、铝芯导线的连接 图2.7 多股芯线压接圈弯法 二、导线的剖削 1、塑料绝缘硬线 (1)用钢丝钳剖削塑料硬线绝缘层 (2)用电工刀剖削塑料硬线绝缘层 2. 塑料软线绝缘层的剖削 塑料软线绝缘层剖削除用剥线钳外，仍可用钢丝钳直接剖削截面为 4mm2及以下的导线。方法与用钢丝钳剖削塑料硬线绝缘层相同。 3. 塑料护套线绝缘层的剖削 塑料护套线只有端头连接，不允许进行中间连接。其绝缘层分为外层的公共护套层和内部芯线的绝缘层。公共护套层通常都采用电工刀进行剖削。 4. 花线绝缘层的剖削 花线的结构比较复杂，多股铜质细芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，外面还套有棉织管（即保护层）。剖削时先用电工刀在线头所需长度处切割一圈拉去，然后在距离棉织管 10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡胶层勒去，将紧贴于线芯处棉纱层散开，用电工刀割去。 5. 橡套软电缆绝缘层的剖削 用电工刀从端头任意两芯线缝隙中割破部分护套层。然后把割破已分成两片的护套层连同芯线（分成两组）一起进行反向分拉来撕破护套层，直到所需长度。再将护套层向后扳翻，在根部分别切断。 6. 铅包线护套层和绝缘层的剖削 铅包线绝缘层分为外部铅包层和内部芯线绝缘层。剖削时先用电工刀在铅包层上切下一个刀痕，再用双手来回扳动切口处，将其折断，将铅包层拉出来。内部芯线的绝缘层的剖削与塑料硬线绝缘层的剖削方法相同。 图2.8 用钢丝钳勒去导线绝缘层 图2.9 铅包线...
