电工学(少学时)课后答案全

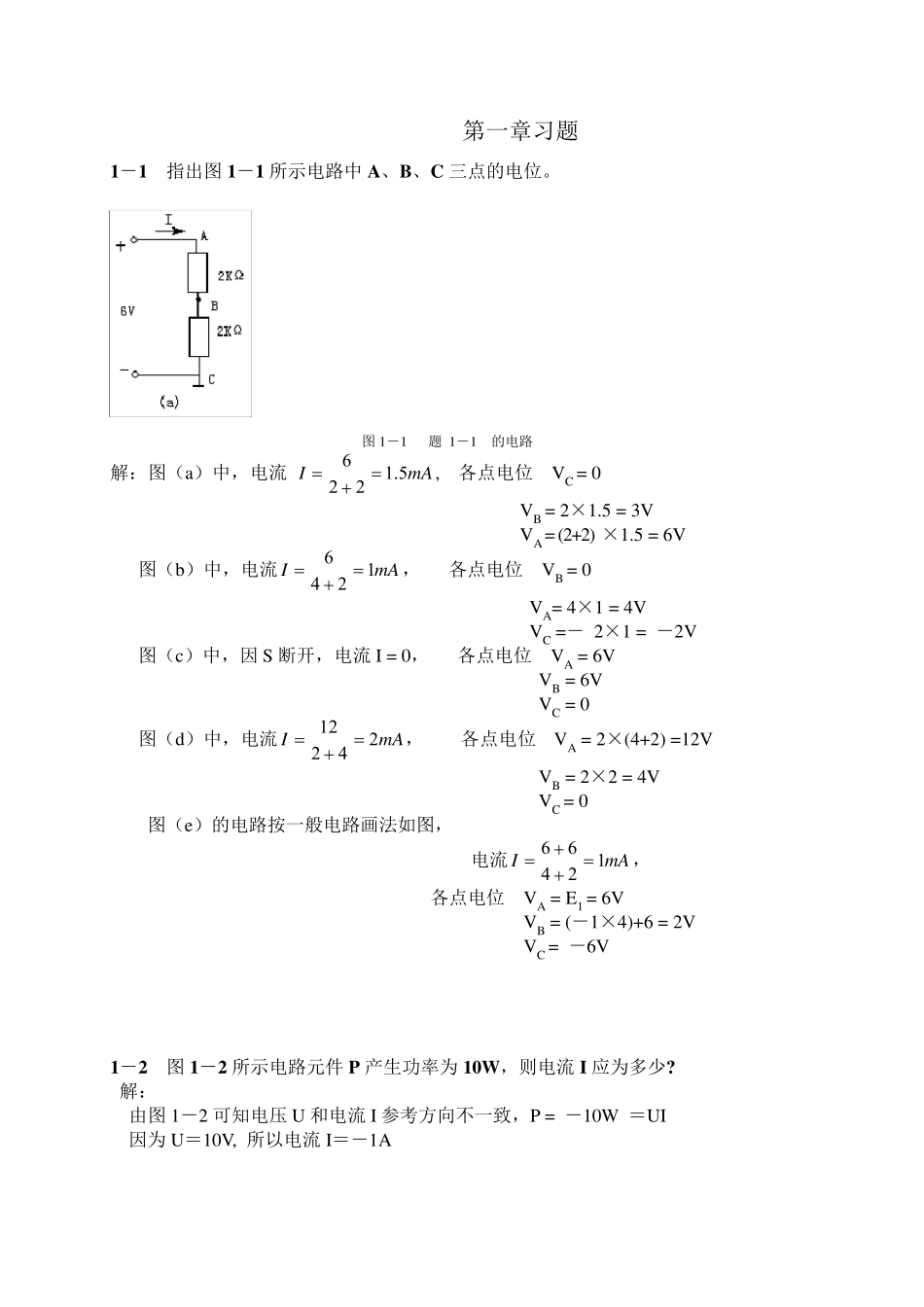

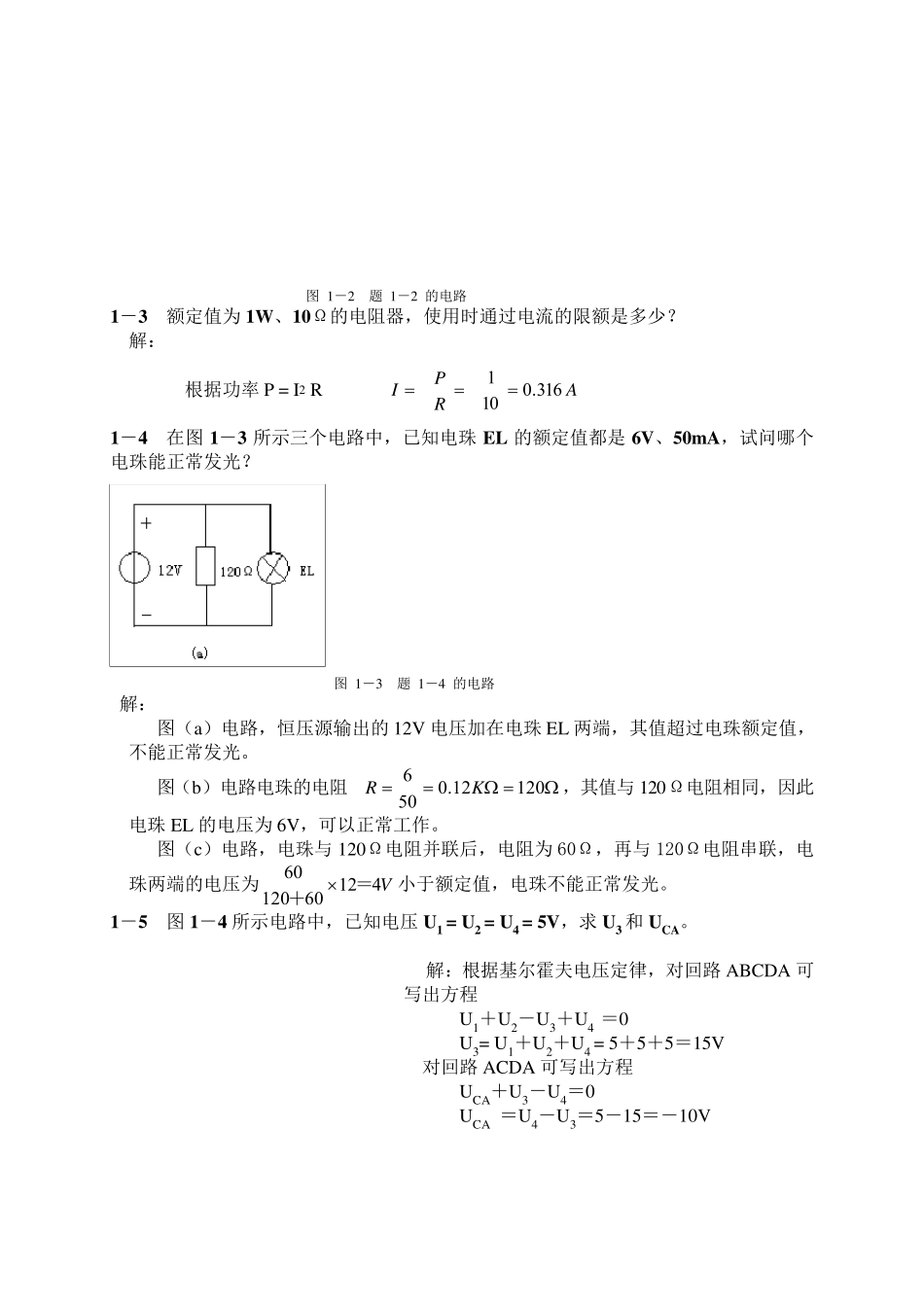

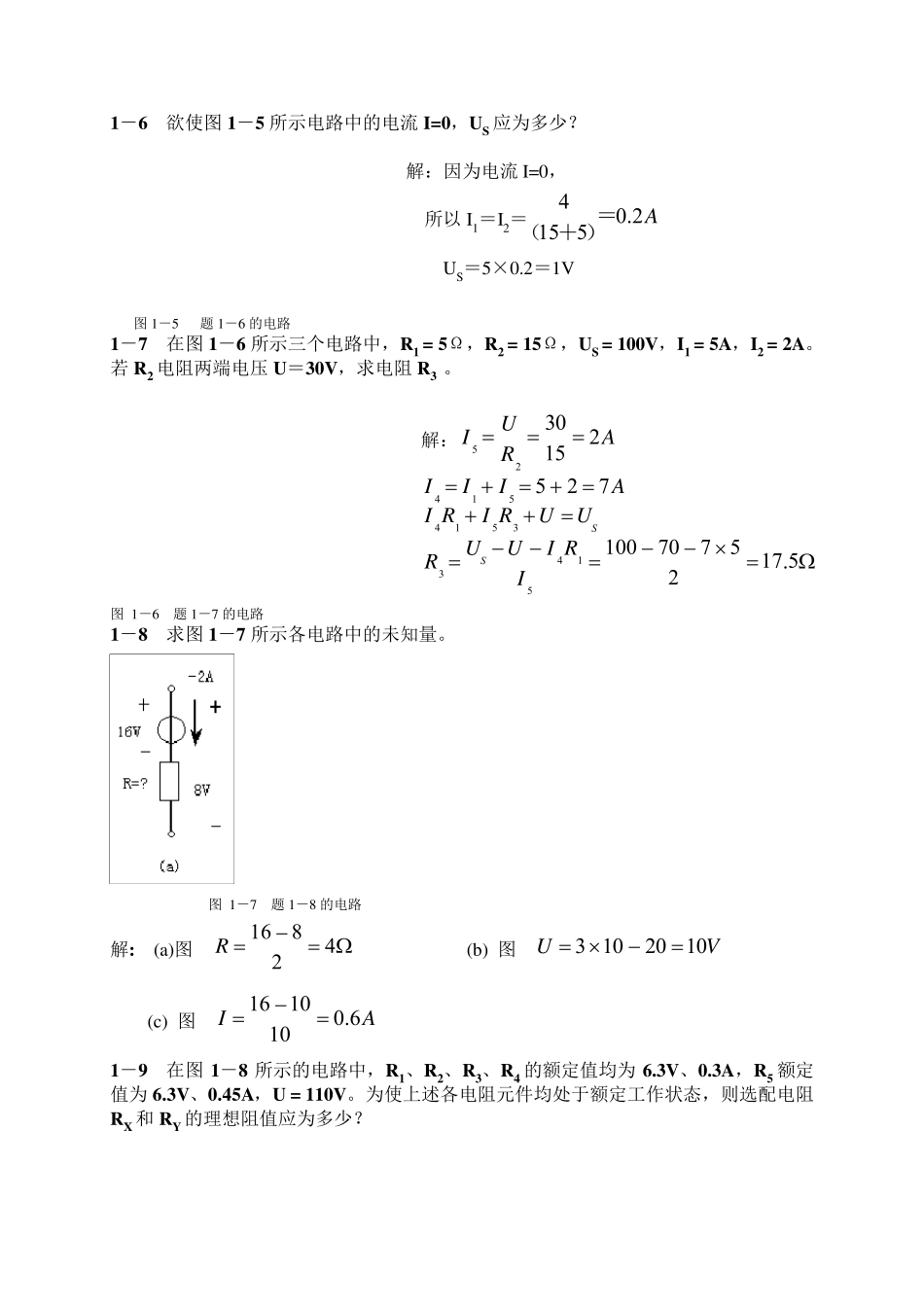

第一章习题 1－1 指出图1－1 所示电路中A、B、C 三点的电位。 图1－1 题 1－1 的电路 解：图（a）中，电流 m AI51226., 各点电位 VC = 0 VB = 2×1.5 = 3V VA = (2+2) ×1.5 = 6V 图（b）中，电流m AI1246， 各点电位 VB = 0 VA= 4×1 = 4V VC =－ 2×1 = －2V 图（c）中，因 S 断开，电流I = 0， 各点电位 VA = 6V VB = 6V VC = 0 图（d）中，电流m AI24212， 各点电位 VA = 2×(4+2) =12V VB = 2×2 = 4V VC = 0 图（e）的电路按一般电路画法如图， 电流m AI12466， 各点电位 VA = E1 = 6V VB = (－1×4)+6 = 2V VC = －6V 1－2 图1－2 所示电路元件 P 产生功率为 10W ，则电流I 应为多少? 解： 由图1－2 可知电压 U 和电流I 参考方向不一致，P = －10W ＝UI 因为 U＝10V, 所以电流I＝－1A 图 1－2 题 1－2 的电路 1－3 额定值为1W、10Ω的电阻器，使用时通过电流的限额是多少？ 解： 根据功率 P = I2 R ARPI3160101. 1－4 在图1－3 所示三个电路中，已知电珠 EL 的额定值都是 6V、50mA，试问哪个电珠能正常发光？ 图 1－3 题 1－4 的电路 解： 图（a）电路，恒压源输出的12V 电压加在电珠 EL 两端，其值超过电珠额定值，不能正常发光。 图（b）电路电珠的电阻120120506KR.，其值与 120Ω电阻相同，因此电珠 EL 的电压为6V，可以正常工作。 图（c）电路，电珠与 120Ω电阻并联后，电阻为60Ω，再与 120Ω电阻串联，电珠两端的电压为V4126012060＝＋小于额定值，电珠不能正常发光。 1－5 图1－4 所示电路中，已知电压 U1 = U2 = U4 = 5V，求 U3 和 UCA。 解：根据基尔霍夫电压定律，对回路ABCDA 可写出方程 U1＋U2－U3＋U4 ＝0 U3= U1＋U2＋U4 = 5＋5＋5＝15V 对回路ACDA 可写出方程 UCA＋U3－U4＝0 UCA ＝U4－U3＝5－15＝－10V 1－6 欲使图1－5 所示电路中的电流I=0，U S 应为多少？ 解：因为电流I=0， 所以I1＝I2＝A205154.＝）＋（ US＝5×0.2＝1V 图1－5 题 1－6 的电路 1－7 在图1－6 所示三个电路中，R1 = 5Ω，R2 = 15Ω，U S = 100V ，I1 = 5A，I2 = 2A。若 R2 电阻两端电压 U ＝30V ，求电阻 R3 。 解：ARUI2153025 AIII725514 ...
