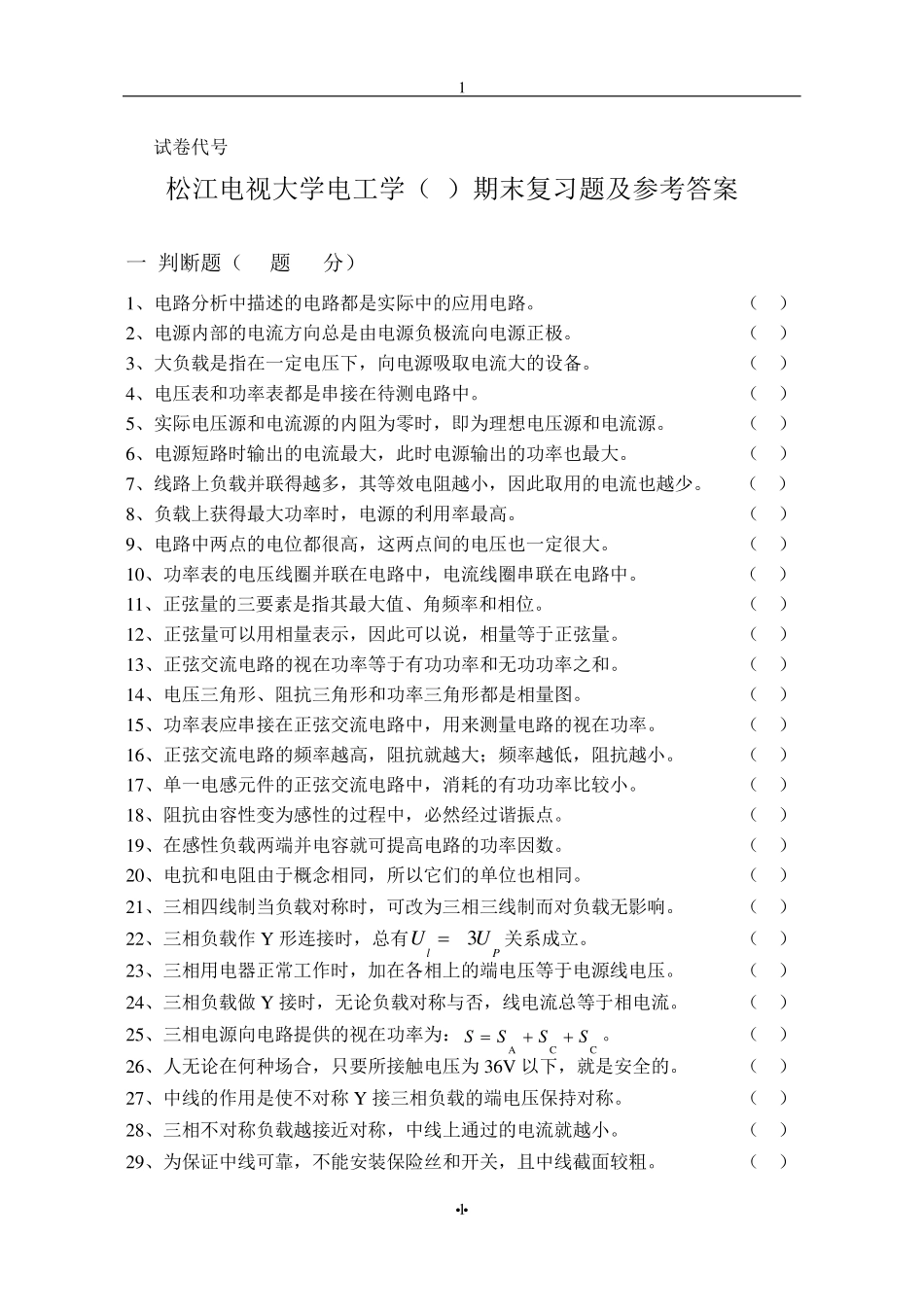

·· 1 1 试卷代号 7263 松江电视大学电工学(1)期末复习题及参考答案 一 判断题(10题 20分) 1、电路分析中描述的电路都是实际中的应用电路。 ( ) 2、电源内部的电流方向总是由电源负极流向电源正极。 ( ) 3、大负载是指在一定电压下,向电源吸取电流大的设备。 ( ) 4、电压表和功率表都是串接在待测电路中。 ( ) 5、实际电压源和电流源的内阻为零时,即为理想电压源和电流源。 ( ) 6、电源短路时输出的电流最大,此时电源输出的功率也最大。 ( ) 7、线路上负载并联得越多,其等效电阻越小,因此取用的电流也越少。 ( ) 8、负载上获得最大功率时,电源的利用率最高。 ( ) 9、电路中两点的电位都很高,这两点间的电压也一定很大。 ( ) 10、功率表的电压线圈并联在电路中,电流线圈串联在电路中。 ( ) 11、正弦量的三要素是指其最大值、角频率和相位。 ( ) 12、正弦量可以用相量表示,因此可以说,相量等于正弦量。 ( ) 13、正弦交流电路的视在功率等于有功功率和无功功率之和。 ( ) 14、电压三角形、阻抗三角形和功率三角形都是相量图。 ( ) 15、功率表应串接在正弦交流电路中,用来测量电路的视在功率。 ( ) 16、正弦交流电路的频率越高,阻抗就越大;频率越低,阻抗越小。 ( ) 17、单一电感元件的正弦交流电路中,消耗的有功功率比较小。 ( ) 18、阻抗由容性变为感性的过程中,必然经过谐振点。 ( ) 19、在感性负载两端并电容就可提高电路的功率因数。 ( ) 20、电抗和电阻由于概念相同,所以它们的单位也相同。 ( ) 21、三相四线制当负载对称时,可改为三相三线制而对负载无影响。 ( ) 22、三相负载作 Y 形连接时,总有PlUU3关系成立。 ( ) 23、三相用电器正常工作时,加在各相上的端电压等于电源线电压。 ( ) 24、三相负载做 Y 接时,无论负载对称与否,线电流总等于相电流。 ( ) 25、三相电源向电路提供的视在功率为:CCASSSS。 ( ) 26、人无论在何种场合,只要所接触电压为 36V 以下,就是安全的。 ( ) 27、中线的作用是使不对称 Y 接三相负载的端电压保持对称。 ( ) 28、三相不对称负载越接近对称,中线上通过的电流就越小。 ( ) 29、为保证中线可靠,不能安装保险丝和开关,且中线截面较粗。 ( ) ·· 2 2 30、电动机的额定功率是指在额定运行下转子轴...
