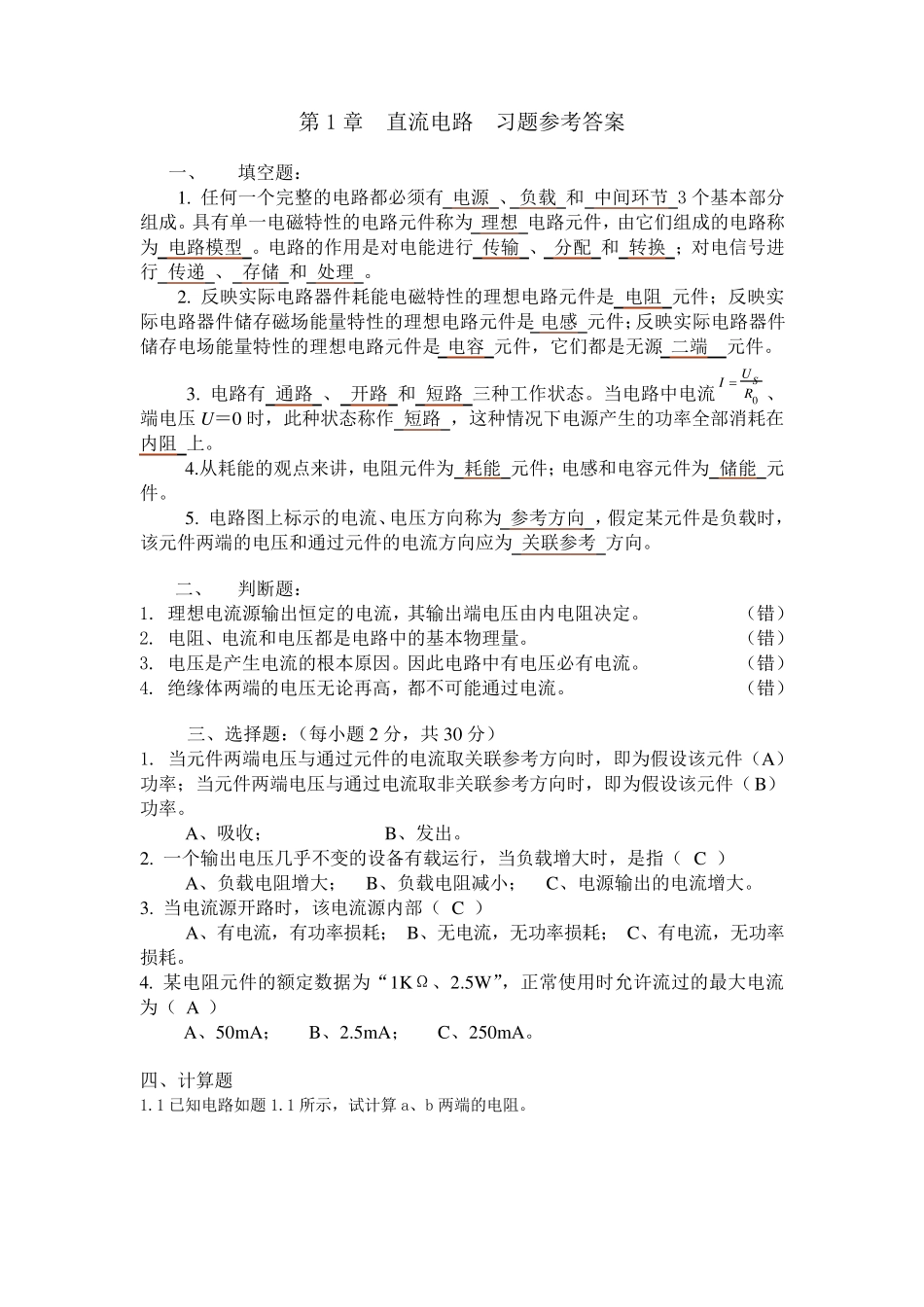

第 1 章 直 流 电 路 习 题 参 考 答 案 一 、 填 空 题 ： 1. 任 何 一 个 完 整 的 电 路 都 必 须 有 电 源 、 负 载 和 中 间 环 节 3 个 基 本 部 分组 成 。 具 有 单 一 电 磁 特 性 的 电 路 元 件 称 为 理 想 电 路 元 件 ， 由 它 们 组 成 的 电 路 称为 电 路 模 型 。 电 路 的 作 用 是 对 电 能 进 行 传 输 、 分 配 和 转 换 ； 对 电 信 号 进行 传 递 、 存 储 和 处 理 。 2. 反 映 实 际 电 路 器 件 耗 能 电 磁 特 性 的 理 想 电 路 元 件 是 电 阻 元 件 ； 反 映 实际 电 路 器 件 储 存 磁 场 能 量 特 性 的 理 想 电 路 元 件 是 电 感 元 件 ；反 映 实 际 电 路 器 件储 存 电 场 能 量 特 性 的 理 想 电 路 元 件 是 电 容 元 件 ， 它 们 都 是 无 源 二 端 元 件 。 3. 电 路 有 通 路 、 开 路 和 短 路 三 种 工 作 状 态 。 当 电 路 中 电 流0RUIS、端 电 压 U ＝ 0 时 ， 此 种 状 态 称 作 短 路 ， 这 种 情 况 下 电 源 产 生 的 功 率 全 部 消 耗 在 内 阻 上 。 4.从 耗 能 的 观 点 来 讲 ， 电 阻 元 件 为 耗 能 元 件 ； 电 感 和 电 容 元 件 为 储 能 元件 。 5. 电 路 图 上 标 示 的 电 流 、电 压 方 向 称 为 参 考 方 向 ， 假定某元 件 是 负 载 时 ，该元 件 两端 的 电 压 和 通 过元 件 的 电 流 方 向 应为 关联参 考 方 向 。 二 、 判断题 ： 1. 理 想 电 流 源 输 出恒定的 电 流 ， 其输 出端 电 压 由 内 电 阻 决定。 （错） 2. 电 阻 、 电 流 和 电 压 都 是 电 路 中 的 基 本 物理 量 。 （错） 3. 电 压 是 产 生 电 流 的 根本 原因。 因此 电 路 中 有 电 压 必 有 电 流 。 （错） 4. 绝缘体两端 的 电 压 无 论再高， 都 不可能 通 过电 流 。 （错） 三 、 选择题 ：（每小题 2 分 ， 共30 分 ） 1. 当 元 件 两端 电 压 与通 过元 件 的 电 流 取关联参 考 方...
