电工学课后习题解答

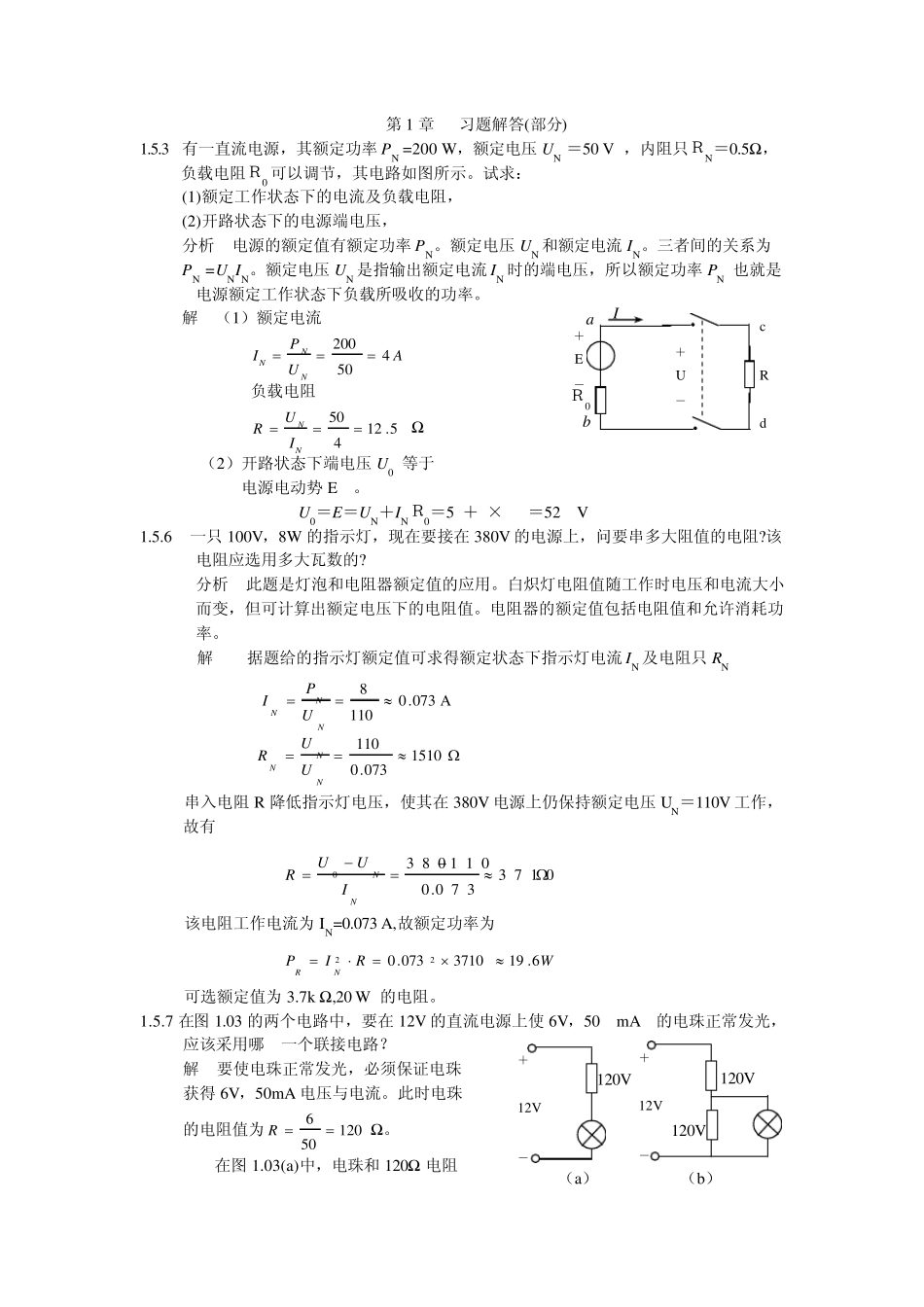

电工学课后习题解答_第1页
1/30

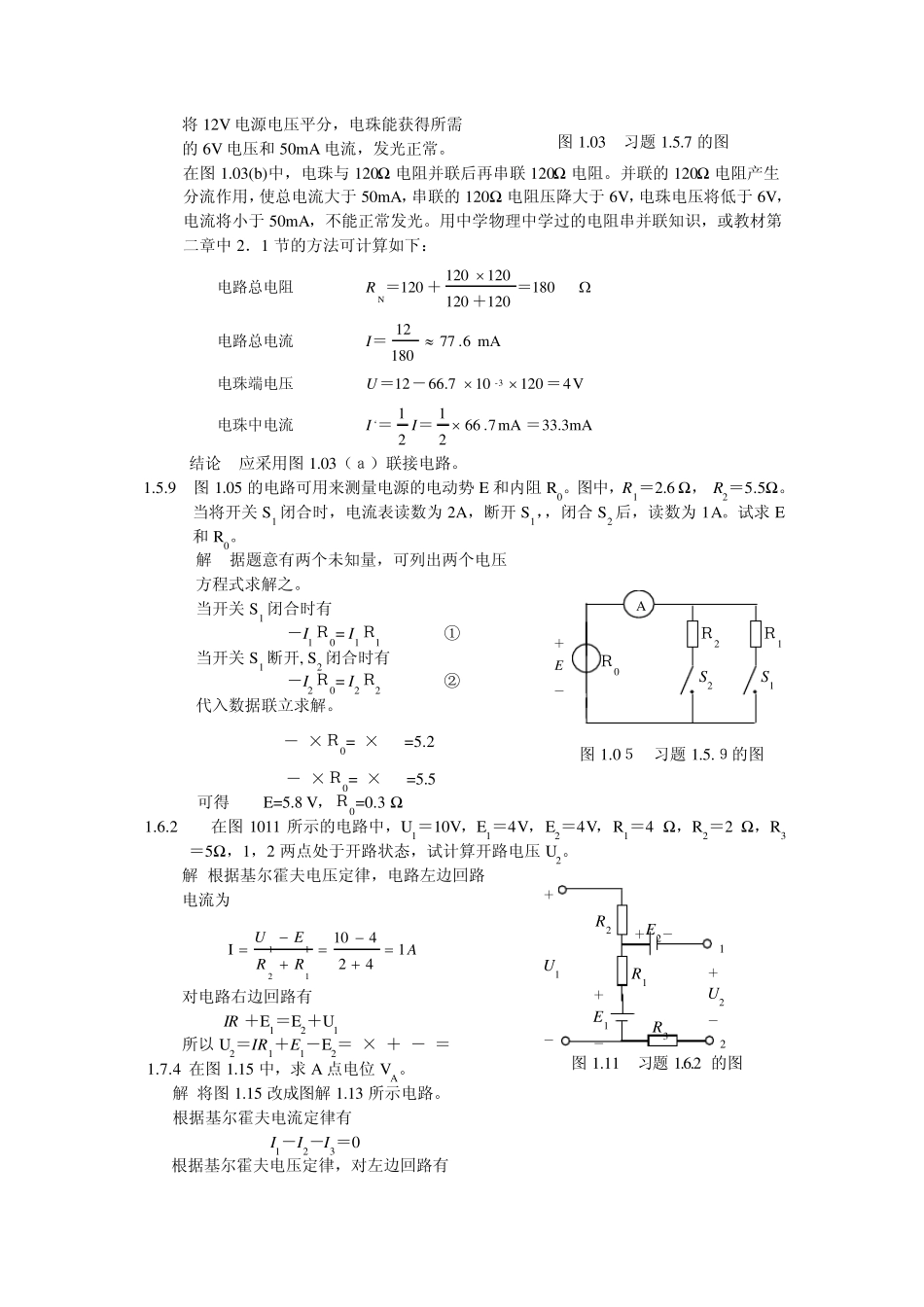

电工学课后习题解答_第2页
2/30

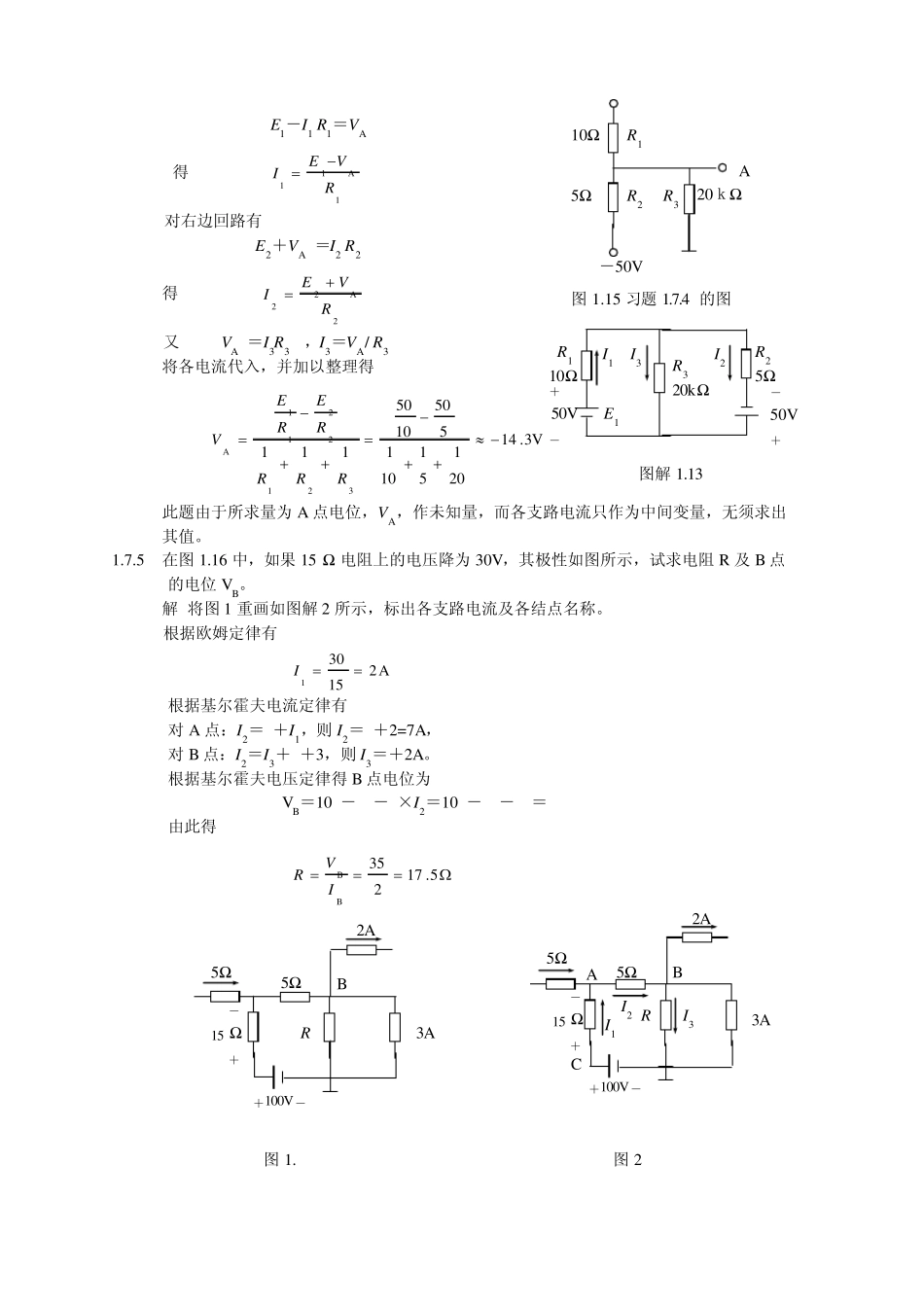

电工学课后习题解答_第3页
3/30
第1 章 习题解答(部分) 1.5.3 有一直流电源,其额定功率PN =200 W,额定电压UN =50 V ,内阻只RN=0.5Ω,负载电阻R0 可以调节,其电路如图所示。试求: (1)额定工作状态下的电流及负载电阻, (2)开路状态下的电源端电压, 分析 电源的额定值有额定功率PN。额定电压UN 和额定电流IN。三者间的关系为 PN =UNIN。额定电压UN 是指输出额定电流IN 时的端电压,所以额定功率PN 也就是电源额定工作状态下负载所吸收的功率。 解 (1)额定电流 AUPINNN450200  负载电阻 5.12450 NNIUR Ω (2)开路状态下端电压U0 等于 电源电动势E 。 U0=E=UN+INR0=50+4×0.5=52 V 1.5.6 一只100V,8W 的指示灯,现在要接在 380V 的电源上,问要串多大阻值的电阻?该电阻应选用多大瓦数的? 分析 此题是灯泡和电阻器额定值的应用。白炽灯电阻值随工作时电压和电流大小而变,但可计算出额定电压下的电阻值。电阻器的额定值包括电阻值和允许消耗功率。 解 据题给的指示灯额定值可求得额定状态下指示灯电流IN 及电阻只RN 1510073.0110A073.01108 NNNNNNUURUPI 串入电阻R 降低指示灯电压,使其在 380V 电源上仍保持额定电压UN=110V 工作,故有 3 7 1 00 7 3.01 1 03 8 00NNIUUR 该电阻工作电流为IN=0.073 A,故额定功率为 WRIPNR6.193710073.022 可选额定值为3.7k Ω,20 W 的电阻。 1.5.7 在图1.03 的两个电路中,要在 12V 的直流电源上使 6V,50 m A 的电珠正常发光,应该采用哪 一个联接电路? 解 要使电珠正常发光,必须保证电珠 获得 6V,50m A 电压与电流。此时电珠 的电阻值为120506RΩ。 在图1.03(a)中,电珠和120Ω 电阻 + E - a R0 b I + U - R d c + 12V - (a) (b) + 12V - 120V 120V 120V 将12V 电源电压平分,电珠能获得所需 的6V 电压和50m A 电流,发光正常。 在图1.03(b)中,电珠与120Ω 电阻并联后再串联120Ω 电阻。并联的120Ω 电阻产生分流作用,使总电流大于50m A,串联的120Ω 电阻压降大于6V,电珠电压将低于6V,电流将小于50m A,不能正常发光。用中学物理中学过的电阻串并联知识,或教材第二章中2.1 节的方法可计算如下: 33.3m Am A7.662121V41201066.712m A 6.77180121801201201201201203-N===电珠中电流 =-=电珠端电压 ...
