电工学课后答案_第1章习题VIP专享

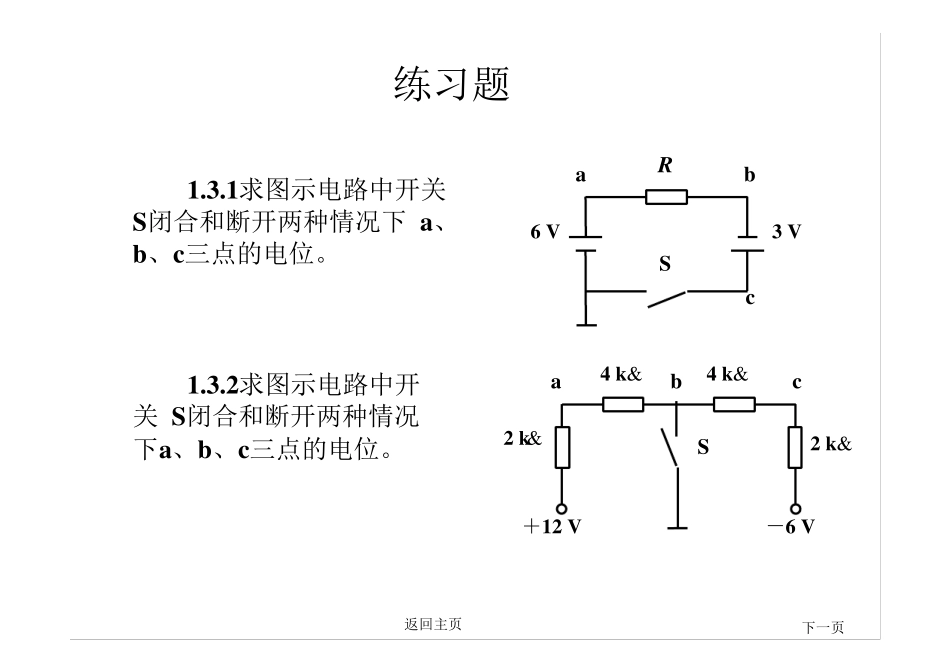

练习题 1.3.1求图示电路中开关 S闭合和断开两种情况下 a、 b、c三点的电位。 6 V a R S b 3 V c 1.3.2求图示电路中开 关 S闭合和断开两种情况 下a、b、c三点的电位。 2 k  a 4 k  b 4 k  S c 2 k  返回主页 ＋12 V －6 V 下一页 1.5.1试根据理想电压源和理想电流源的特点分析图示的 两电路：当 R变化时，对其余电路（虚线方框内的电路）的 电压和电流有无影响？R变化时所造成的影响是什么？ 任 R 任 + U S_ R （a） 何 电 路 IS （b） 何 电 路 1.6.1图示电路中，已知 U S ＝6 V，IS＝2 A， R1＝2， R2 ＝1。求开关S断开时开关两端 的电压 U 和开关 S闭合时通过开 R1 R2 + U S _ IS S + U _ 关的电流 I（不必用支路电流 法）。 返回 上一页 下一页 1.6.2在图示电路中已知 US＝ 6 V，IS＝2 A，R1＝R2＝4。求 开关 S断开时开关两端的电压U和 开关S闭合时通过开关的电流 I（在 R2 + US _ S R1 IS 图中注明所选的参考方向）。 5 1.6.3求图示电路中通过恒压 源的电流 I1、I2及其功率，并说明 I1 + I2 + 是起电源作用还是起负载作用。 40 V 2 _ _10 V 1.6.4求图示电路中恒流源两 端的电压 U1、U2及其功率，并说 + 5 A 5  + 1 A 明是起电源作用还是起负载作用。 U1 _ 2 U2 _ 返回 上一页 下一页 1.6.5试分析图示两电路中：(1)图(a)中的理想电压源在 R为何值时既不取用也不输出电功率？在 R为何范围时输出 电功率？在 R为何范围时取用电功率？而理想电流源处于何 种状态？ (2)图(b)中的理想电流源在 R为何值时既不取用也 不输出电功率？在 R为何范围时输出电功率？在R为何范围时 取用电功率？而理想电压源处于何种状态？ + 1 A + R _ 1 V R _ 1 V 1 A (a) (b) 1.6.6图示电路中，US＝4 V， IS1＝1 A，R1＝2，R2＝5 , R3 ＝2，R4＝4。试由题 1.5.1总 结出的规律将电路简化后求出 I4； 根据题 1.6.5总结出的规律，分析 IS2输出和取用电功率的条件。 R1 IS1 US + _ R2 R3 IS2 I4 R4 返回 上一页 下一页 1.7.1用支路电流法求图中各 支路电流，并说明 US1和 US2是起 电源作用还是起负载作用。图中 US1＝12 V，US2＝15 V，R1＝3  ， R2＝1.5, R3＝9。 I1 R1...
