电工实用口诀

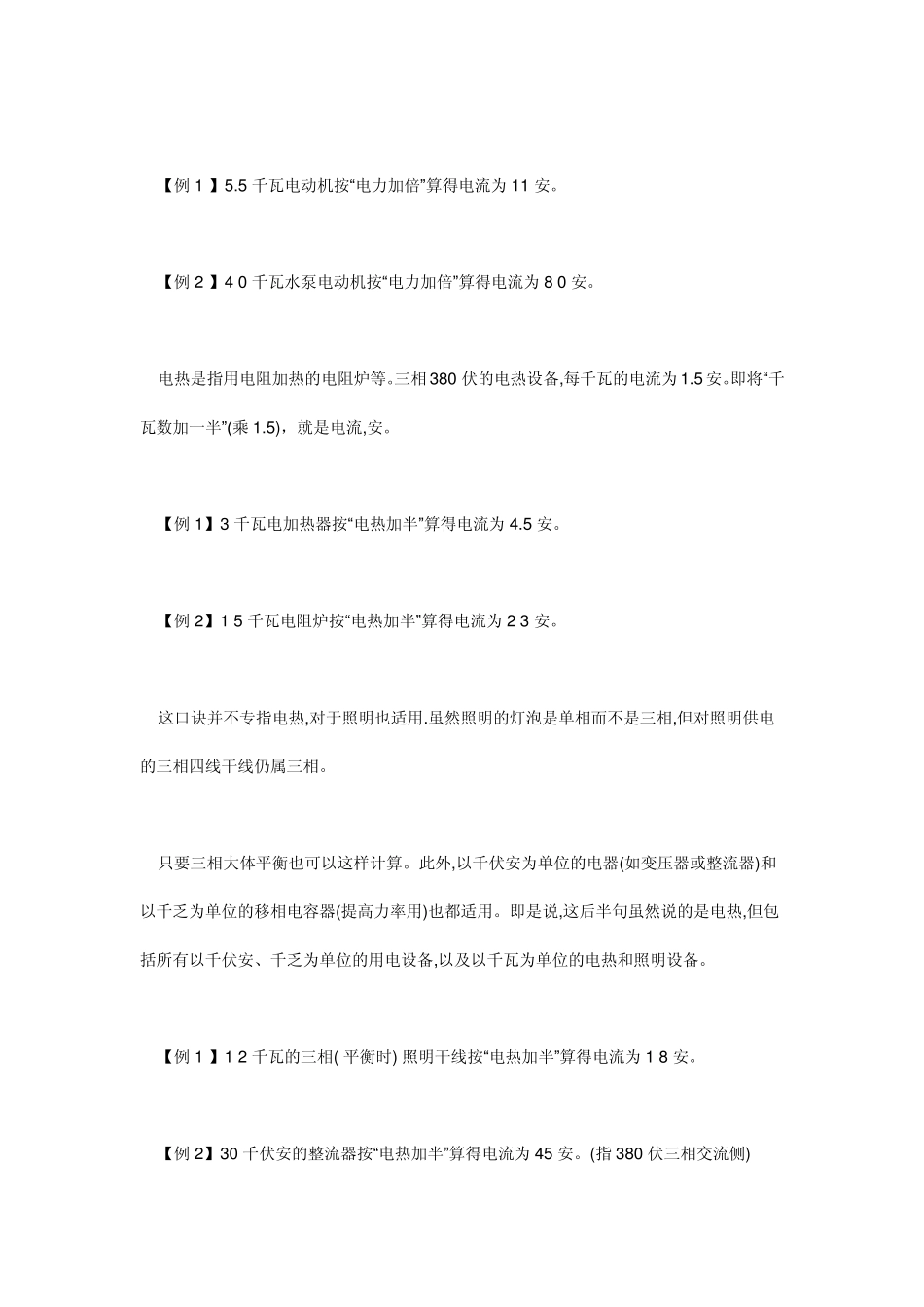

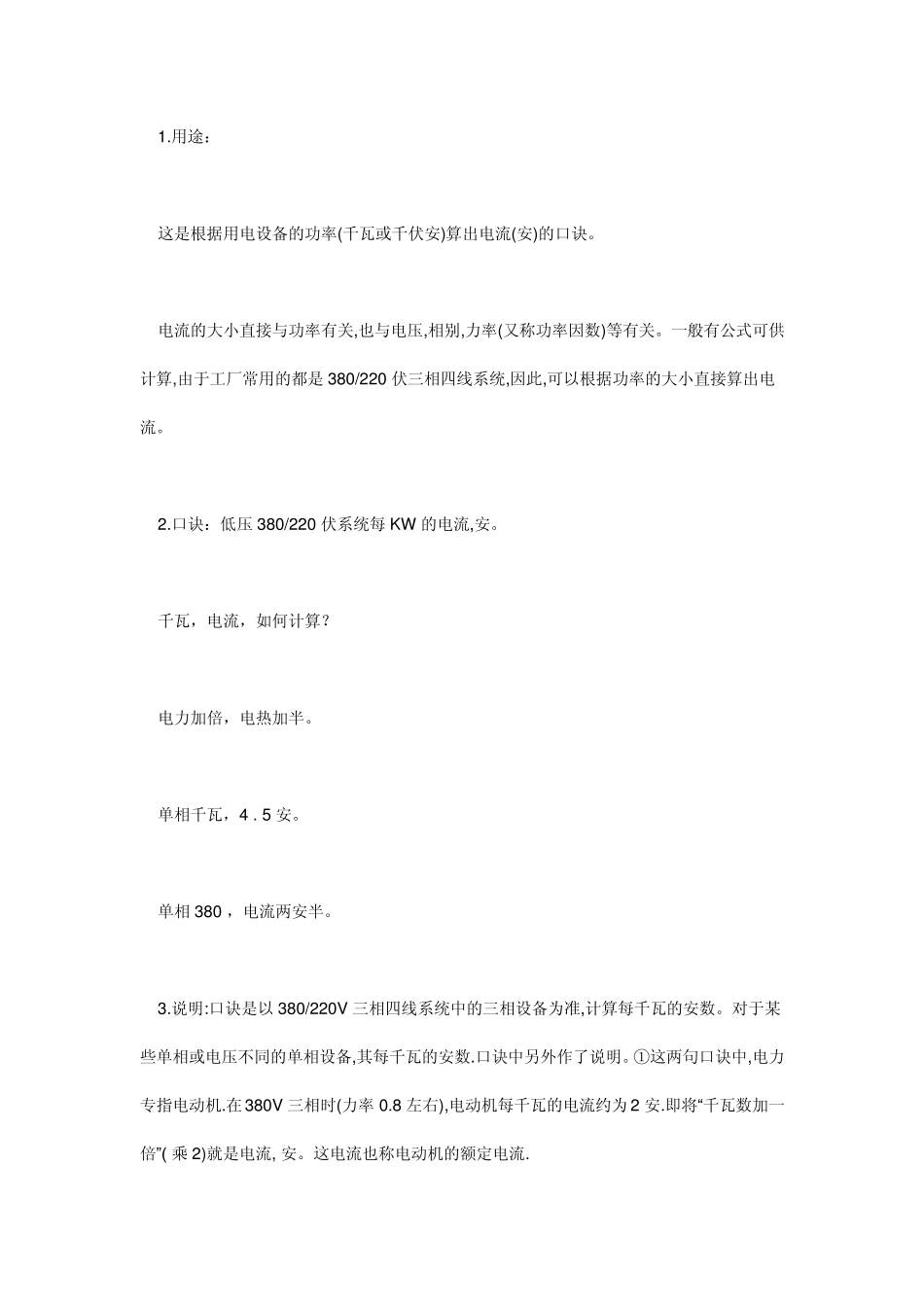

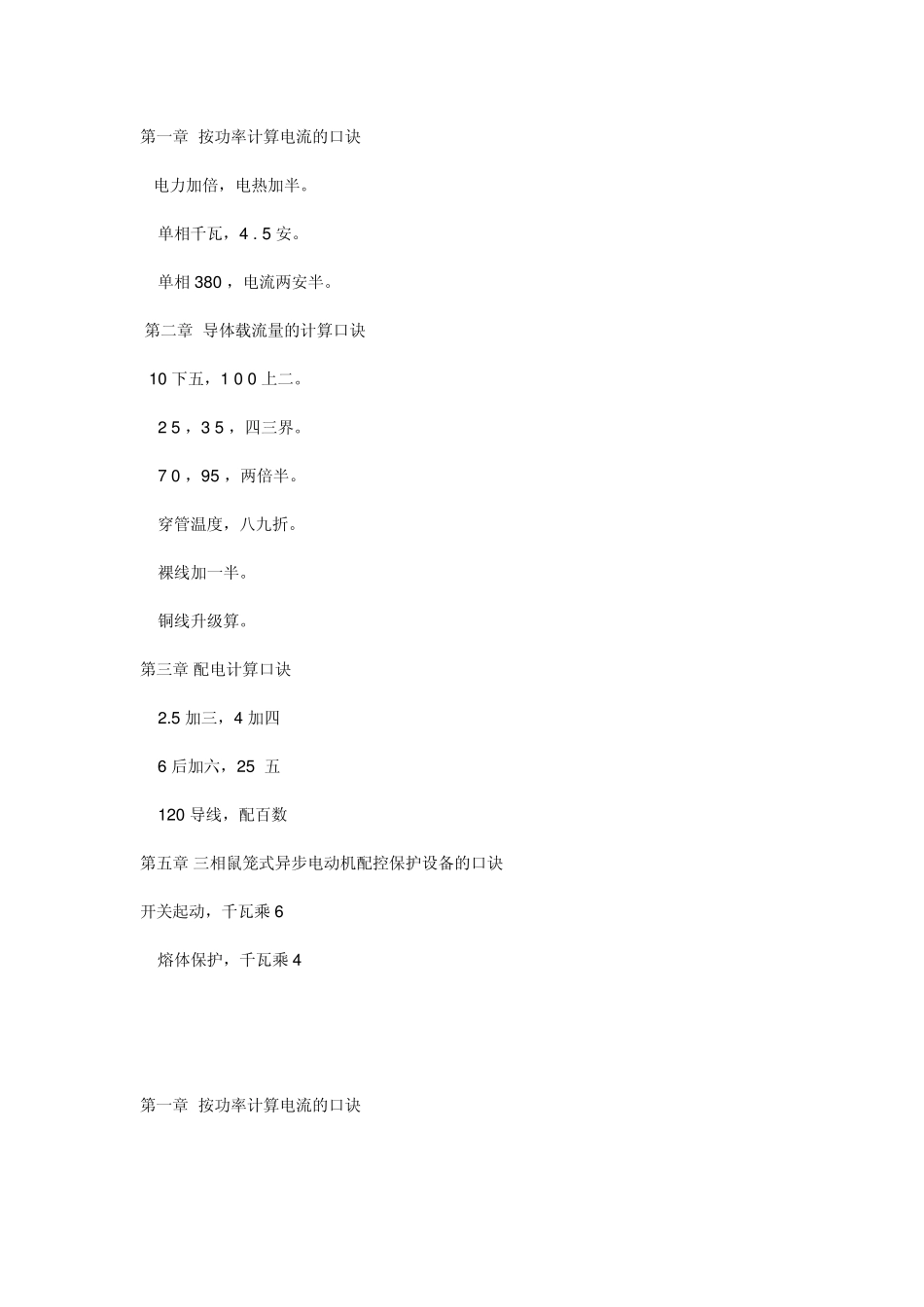

第一章 按功率计算电流的口诀 电力加倍，电热加半。 单相千瓦，4 . 5 安。 单相 3 8 0 ，电流两安半。 第二章 导体载流量的计算口诀 1 0 下五，1 0 0 上二。 2 5 ，3 5 ，四三界。 7 0 ，9 5 ，两倍半。 穿管温度，八九折。 裸线加一半。 铜线升级算。 第三章 配电计算口诀 2 .5 加三，4 加四 6 后加六，2 5 五 1 2 0 导线，配百数 第五章 三相鼠笼式异步电动机配控保护设备的口诀 开关起动，千瓦乘 6 熔体保护，千瓦乘 4 第一章 按功率计算电流的口诀 1.用途： 这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。 电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。 2.口诀：低压380/220 伏系统每KW 的电流,安。 千瓦，电流，如何计算？ 电力加倍，电热加半。 单相千瓦，4 . 5 安。 单相380 ，电流两安半。 3.说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。①这两句口诀中,电力专指电动机.在380V 三相时(力率 0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘 2)就是电流, 安。这电流也称电动机的额定电流. 【例1 】5 .5 千瓦电动机按“电力加倍”算得电流为1 1 安。 【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0 安。 电热是指用电阻加热的电阻炉等。三相3 8 0 伏的电热设备,每千瓦的电流为1 .5 安。即将“千瓦数加一半”(乘1 .5 )，就是电流,安。 【例1 】3 千瓦电加热器按“电热加半”算得电流为4 .5 安。 【例2 】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。 这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。 只要三相大体平衡也可以这样计算。此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。 【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。 【例2 】3 0 千伏安的整流器按“电热加半”算得电流...
