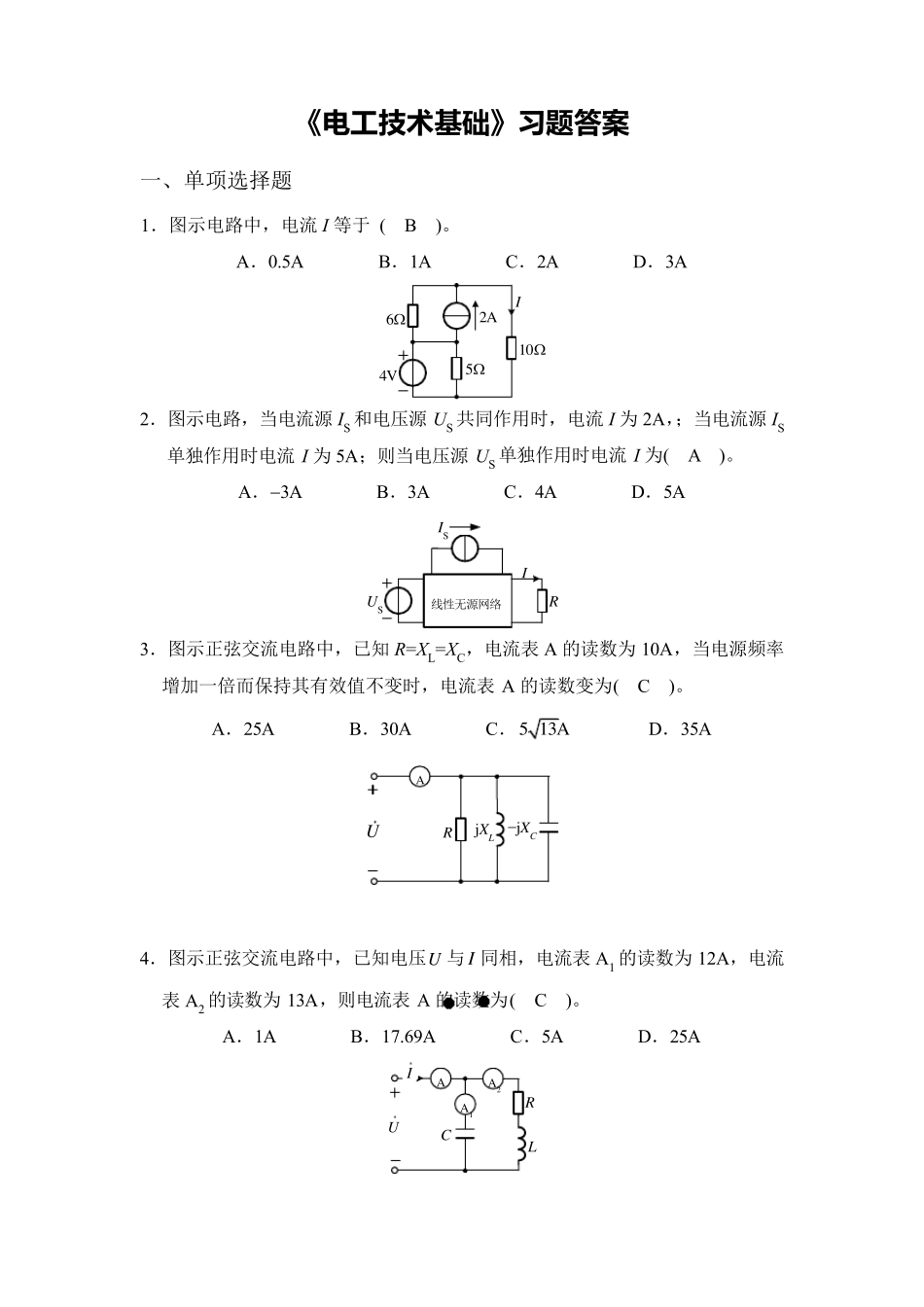

《电工技术基础》习题答案 一、单项选择题 1．图示电路中，电流 I 等于 ( B )。 A．0.5A B．1A C．2A D．3A 2．图示电路，当电流源 IS和电压源 US共同作用时，电流 I 为 2A，；当电流源 IS单独作用时电流 I 为 5A；则当电压源 US单独作用时电流 I 为( A )。 A．3A B．3A C．4A D．5A 3．图示正弦交流电路中，已知 R=XL=XC，电流表 A 的读数为 10A，当电源频率增加一倍而保持其有效值不变时，电流表 A 的读数变为( C )。 A．25A B．30A C．5 13A D．35A 4．图示正弦交流电路中，已知电压U 与 I 同相，电流表 A1 的读数为 12A，电流表 A2 的读数为 13A，则电流表 A 的读数为( C )。 A．1A B．17.69A C．5A D．25A I2A6W4V5W10W线性无源网络RIISUSRjXLjXCAUUICLRAA1A25．对称三角形连接的三相负载，接在三相对称电源上，如果负载相电流AB 100 AI＝ ，则其线电流AI 的大小为（ C ）。 A．17.30 A B．17.330 A C．17.330 A－ D．1030 A－ 6．图示电路，电路原已处于稳定状态，t=0 时，开关S 闭合，则u L(0+)=( C )。 A．0V B．1V C．2V D．3V 7．直流铁芯线圈如题1 图所示，保持电源电压U、线圈电阻 R 以及线圈匝数 N不变，将铁芯a、b 段锯开形成气隙，则铁芯中磁通和线圈电流I 的变化情况分别是( D )。 A． 和 I 均保持不变 B． 增加，I 减小 C． 和 I 均增加 D．I 不变、 减小 8. 某三相反应式步进电动机的步距角为1.5，如驱动电动机的脉冲频率为2000HZ，则电动机的转速为( A )。 A．500r/min B．600r/min C．750r/min D．1000r/min 9．继电接触器控制电路如图所示，接触器 KM 控制电动机的运行。在按下启动按钮 SBst 后电动机将( A )。 A．立即启动，运行一定时间后自动停止。 B．立即启动运行，但无法停止。 C．不会启动运行。 D．延时一定时间后开始启动运行。 1A2Ω2ΩiLt=0Su L10mHUINab 10．在S7200 系列PLC 中，下列变量存储器中数据长度为8 位的是( D )。 A．V10.0 B．VD10 C．VW10 D．VB10 11．在图示电路中，电压U 等于( A )。 A．0V B．1V C．2V D．3V 12．图示电路中，a、b 之间的等效电阻为( A )。 A．2W B．4W C．6W D．8W 13．某正弦交流电压的有效值相量为220 30 VU ，其频率为50HZ，则该正弦交流电压的瞬时表达式是( D )...
