电工电子实习报告收音机

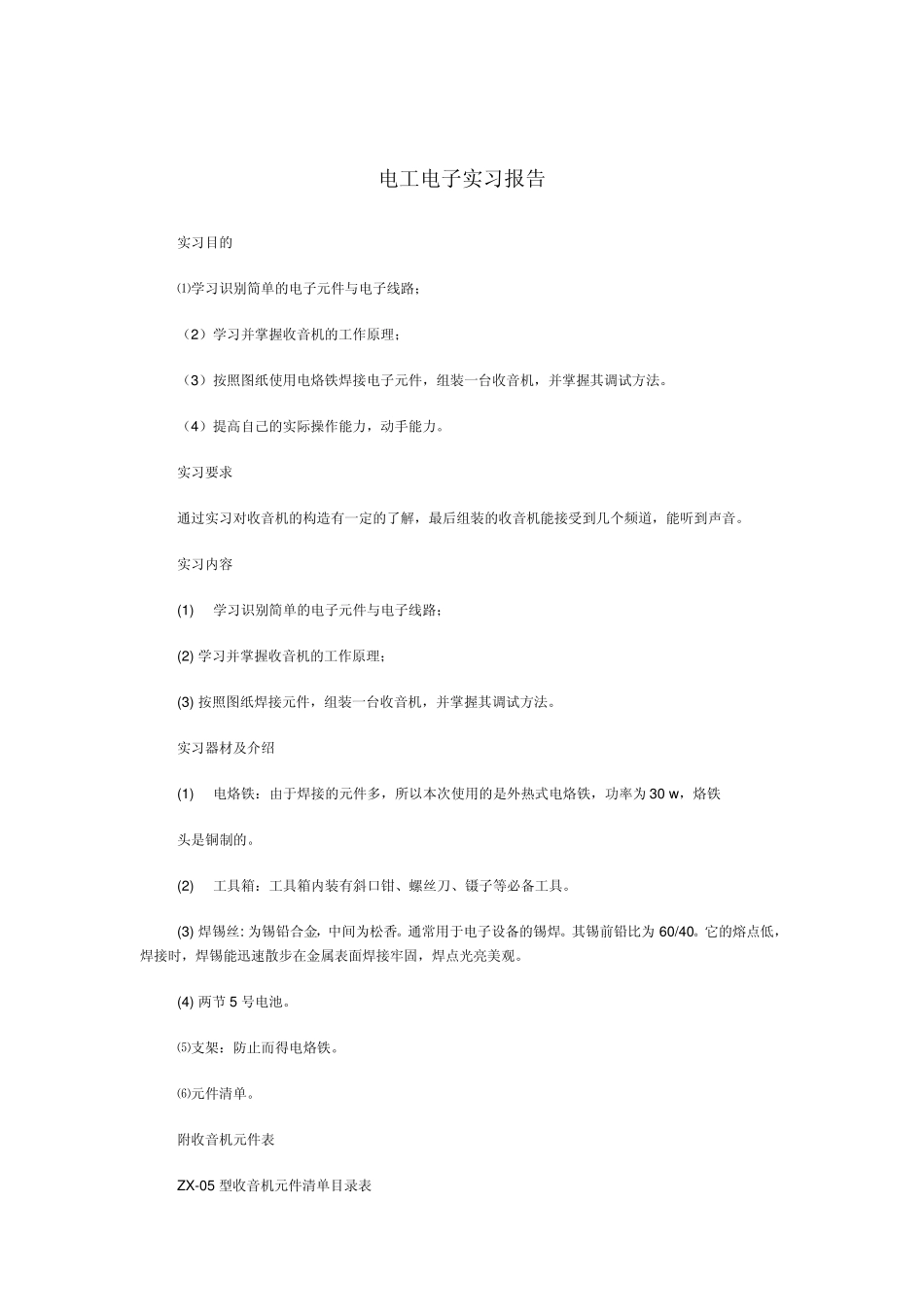

电工电子实习报告收音机_第1页
1/7

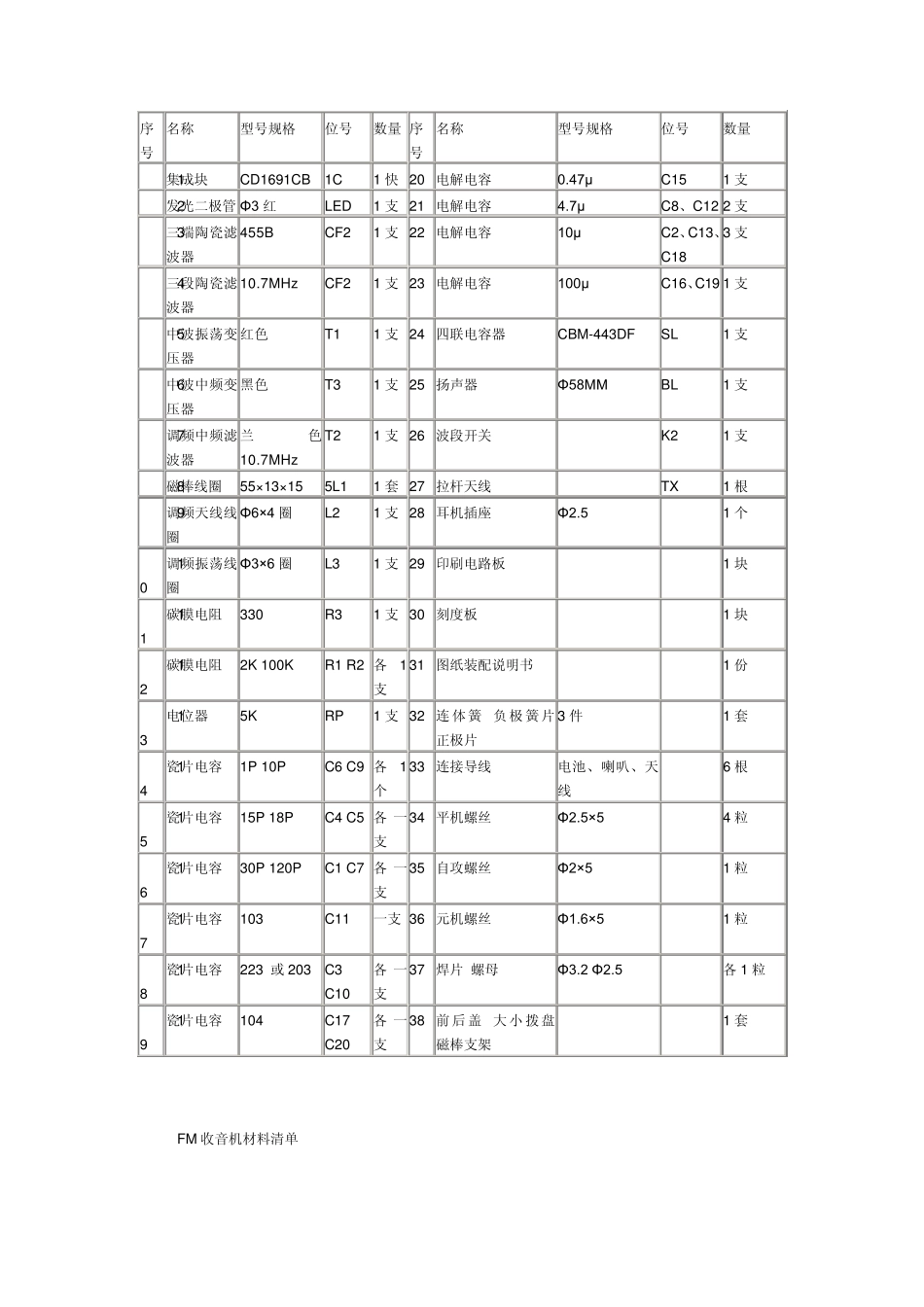

电工电子实习报告收音机_第2页
2/7

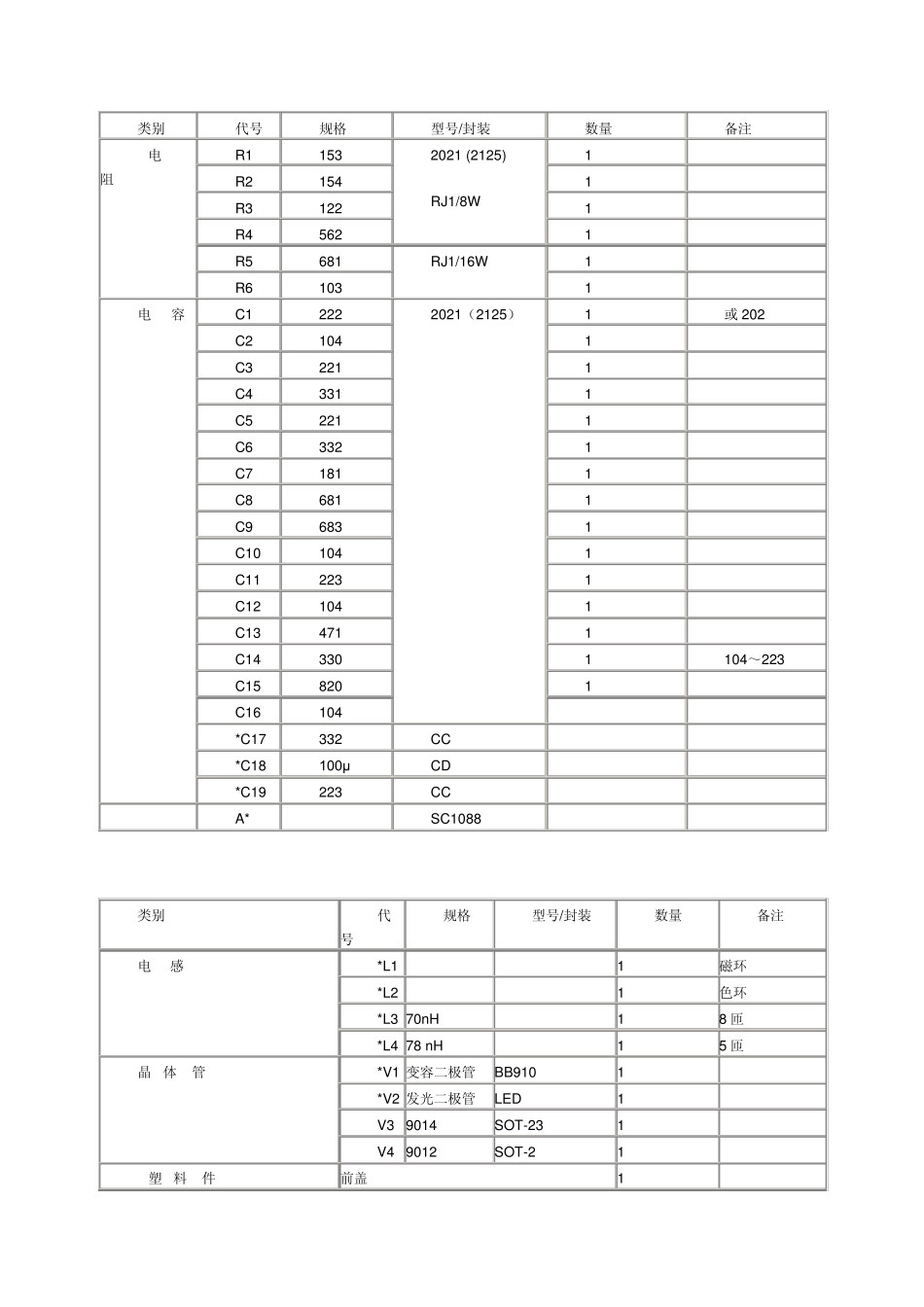

电工电子实习报告收音机_第3页
3/7
电工电子实习报告 实习目的 ⑴学习识别简单的电子元件与电子线路; (2)学习并掌握收音机的工作原理; (3)按照图纸使用电烙铁焊接电子元件,组装一台收音机,并掌握其调试方法。 (4)提高自己的实际操作能力,动手能力。 实习要求 通过实习对收音机的构造有一定的了解,最后组装的收音机能接受到几个频道,能听到声音。 实习内容 (1) 学习识别简单的电子元件与电子线路; (2) 学习并掌握收音机的工作原理; (3) 按照图纸焊接元件,组装一台收音机,并掌握其调试方法。 实习器材及介绍 (1) 电烙铁:由于焊接的元件多,所以本次使用的是外热式电烙铁,功率为 30 w,烙铁 头是铜制的。 (2) 工具箱:工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 (3) 焊锡丝: 为锡铅合金,中间为松香。通常用于电子设备的锡焊。其锡前铅比为 60/40。它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。 (4) 两节 5 号电池。 ⑸支架:防止而得电烙铁。 ⑹元件清单。 附收音机元件表 ZX-05 型收音机元件清单目录表 序号 名称 型号规格 位号 数量 序号 名称 型号规格 位号 数量 1集成块 CD1691CB 1C 1 快 20 电解电容 0.47μ C15 1 支 2发光二极管 Φ3 红 LED 1 支 21 电解电容 4.7μ C8、C12 2 支 3三端陶瓷滤波器 455B CF2 1 支 22 电解电容 10μ C2、C13、C18 3 支 4三段陶瓷滤波器 10.7MHz CF2 1 支 23 电解电容 100μ C16、C19 1 支 5中波振荡变压器 红色 T1 1 支 24 四联电容器 CBM-443DF SL 1 支 6中波中频变压器 黑色 T3 1 支 25 扬声器 Φ58MM BL 1 支 7调频中频滤波器 兰色10.7MHz T2 1 支 26 波段开关 K2 1 支 8磁棒线圈 55×13×15 5L1 1 套 27 拉杆天线 TX 1 根 9调频天线线圈 Φ6×4 圈 L2 1 支 28 耳机插座 Φ2.5 1 个 10 调频振荡线圈 Φ3×6 圈 L3 1 支 29 印刷电路板 1 块 11 碳膜电阻 330 R3 1 支 30 刻度板 1 块 12 碳膜电阻 2K 100K R1 R2 各1支 31 图纸装配说明书 1 份 13 电位器 5K RP 1 支 32 连体簧 负极簧片 正极片 3 件 1 套 14 瓷片电容 1P 10P C6 C9 各1个 33 连接导线 电池、喇叭、天线 6 根 15 瓷片电容 15P 18P C4 C5 各 一支 34 平机螺丝 Φ2.5×5 4 粒 16 瓷片电容 30P 120P...
