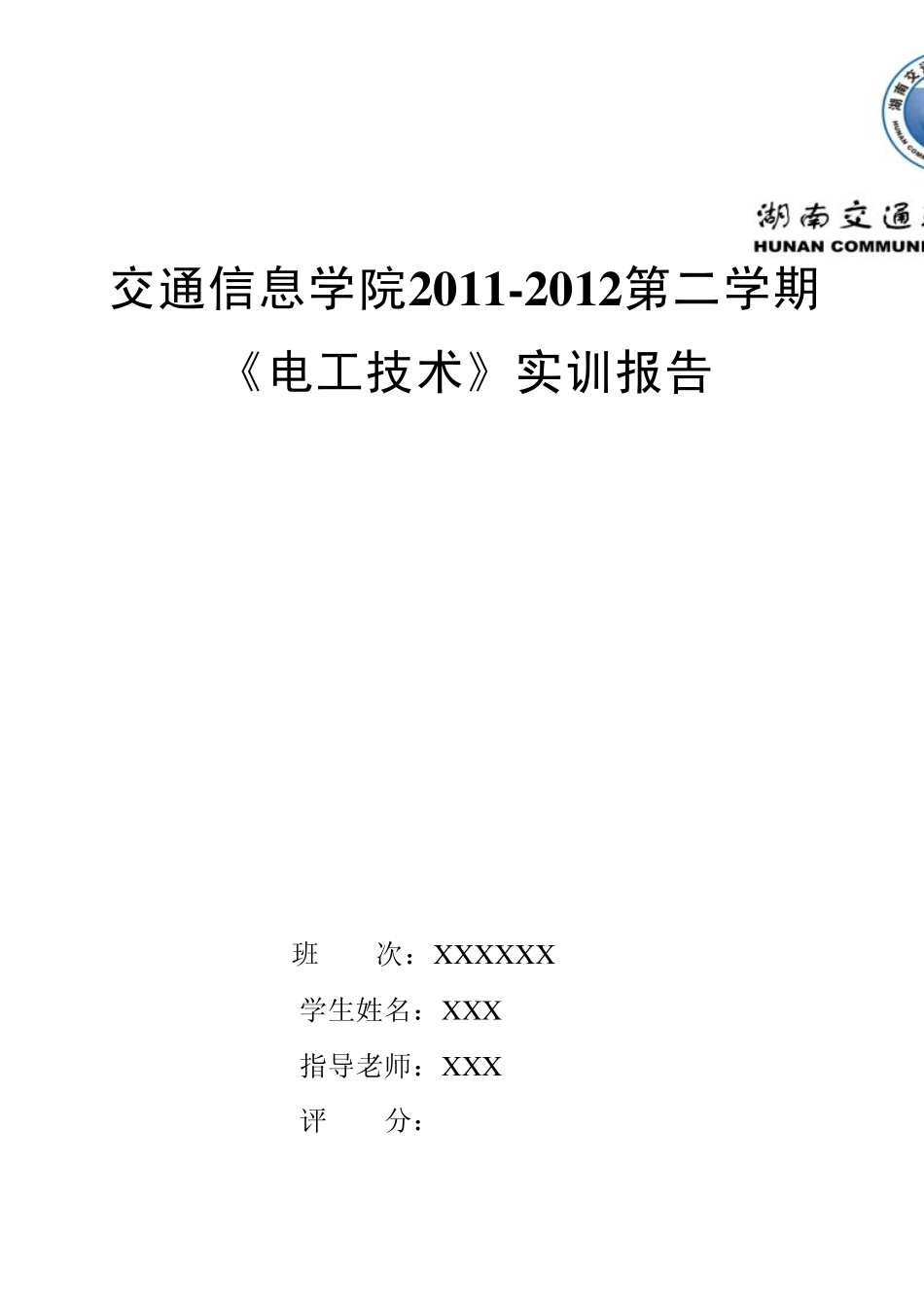

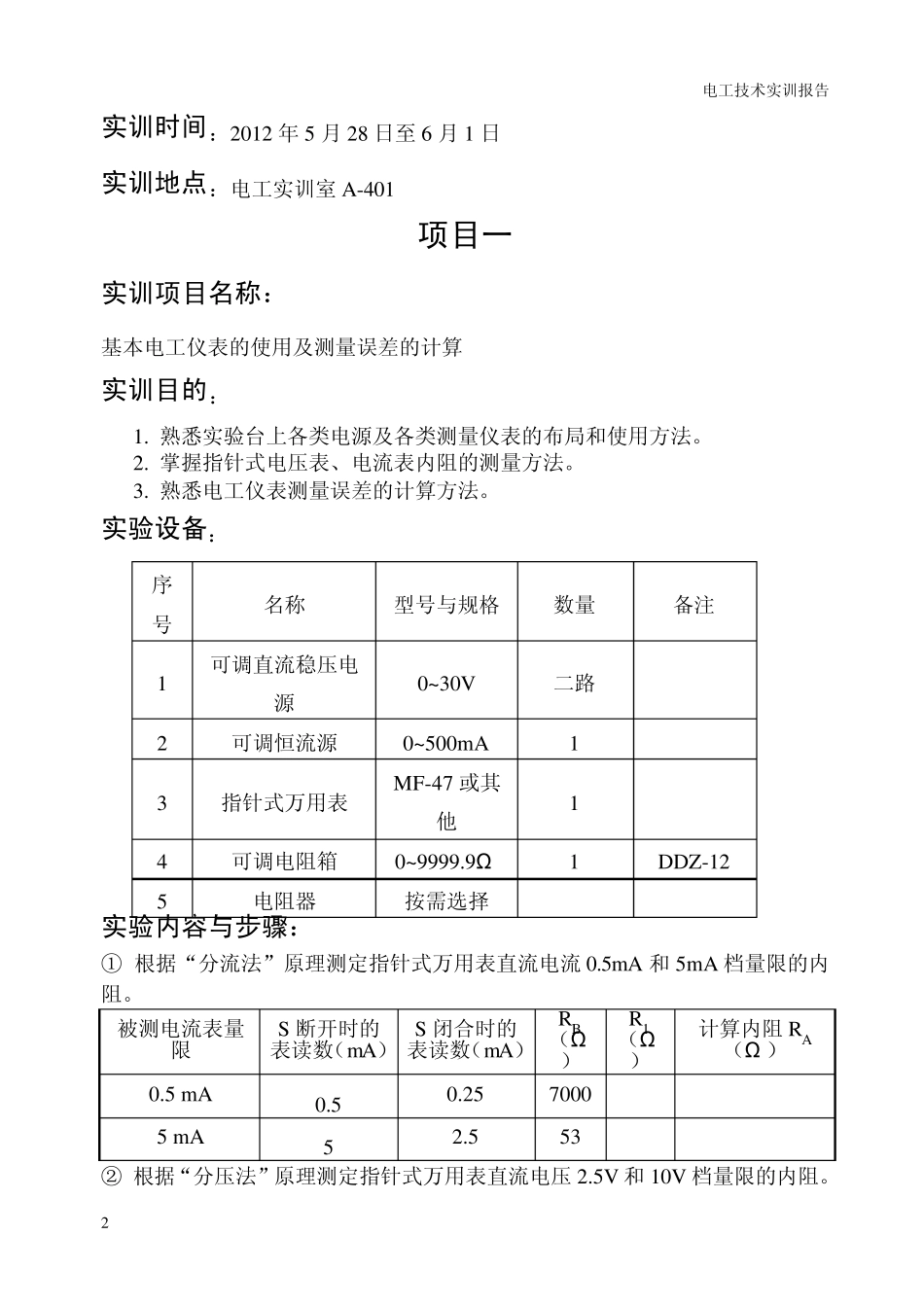

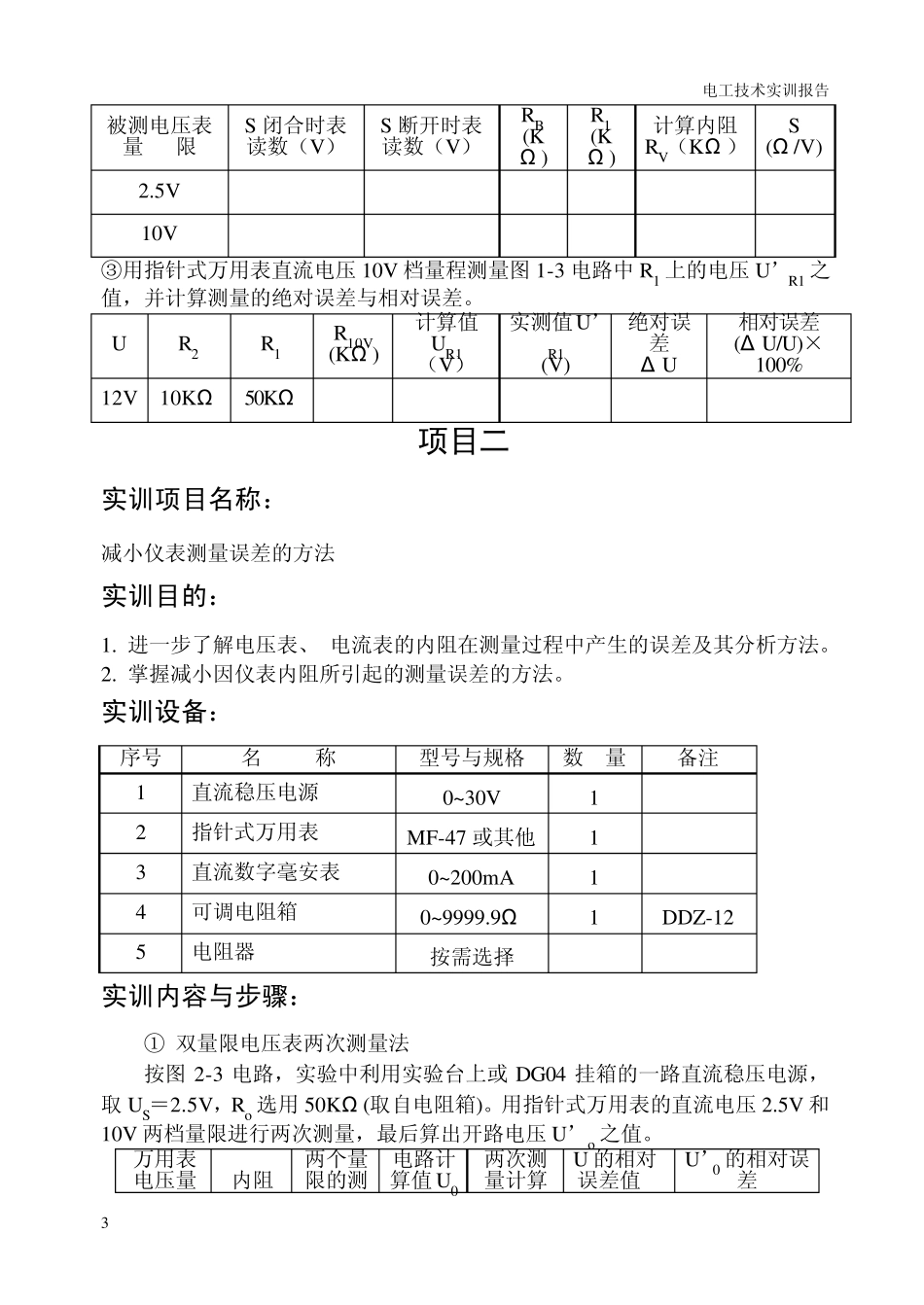

交通信息学院2 0 1 1 -2 0 1 2 第二学期 《电工技术》实训报告 班 次：X X X X X X 学生姓名：X X X 指导老师：X X X 评 分： 电工技术实训报告 2 实训时间：2012 年5 月28 日至6 月1 日 实训地点：电工实训室A-401 项目一 实训项目名称： 基本电工仪表的使用及测量误差的计算 实训目的： 1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。 2. 掌握指针式电压表、电流表内阻的测量方法。 3. 熟悉电工仪表测量误差的计算方法。 实验设备： 序号 名称 型号与规格 数量 备注 1 可调直流稳压电源 0~30V 二路 2 可调恒流源 0~500mA 1 3 指针式万用表 MF-47 或其他 1 4 可调电阻箱 0~9999.9Ω 1 DDZ-12 5 电阻器 按需选择 实验内容与步骤： ① 根据“分流法”原理测定指针式万用表直流电流0.5mA 和5mA 档量限的内阻。 被测电流表量限 S 断开时的表读数（mA） S 闭合时的表读数（mA） RB（Ω） R1（Ω） 计算内阻RA （Ω ） 0.5 mA 0.5 0.25 7000 5 mA 5 2.5 53 ② 根据“分压法”原理测定指针式万用表直流电压2.5V 和10V 档量限的内阻。 电工技术实训报告 3 被测电压表 量 限 S 闭合时表读数（V） S 断开时表读数（V） RB (KΩ ) R1 (KΩ ) 计算内阻RV（KΩ ） S (Ω /V) 2.5V 10V ③用指针式万用表直流电压10V 档量程测量图1-3 电路中R1 上的电压U’R1 之值，并计算测量的绝对误差与相对误差。 U R2 R1 R10V (KΩ ) 计算值UR1 （V） 实测值U’R1 (V) 绝对误差 Δ U 相对误差 (Δ U/U)×100% 12V 10KΩ 50KΩ 项目二 实训项目名称： 减小仪表测量误差的方法 实训目的： 1. 进一步了解电压表、 电流表的内阻在测量过程中产生的误差及其分析方法。 2. 掌握减小因仪表内阻所引起的测量误差的方法。 实训设备： 序号 名 称 型号与规格 数 量 备注 1 直流稳压电源 0~30V 1 2 指针式万用表 MF-47 或其他 1 3 直流数字毫安表 0~200mA 1 4 可调电阻箱 0~9999.9Ω 1 DDZ-12 5 电阻器 按需选择 实训内容与步骤： ① 双量限电压表两次测量法 按图2-3 电路，实验中利用实验台上或 DG04 挂箱的一路直流稳压电源，取 US＝2.5V，Ro 选用50KΩ (取自电阻箱)。用指针式万用表的直流电压2.5V 和10V 两档量限进行两次测量，最后算出开路电压U’o 之值。 ...
