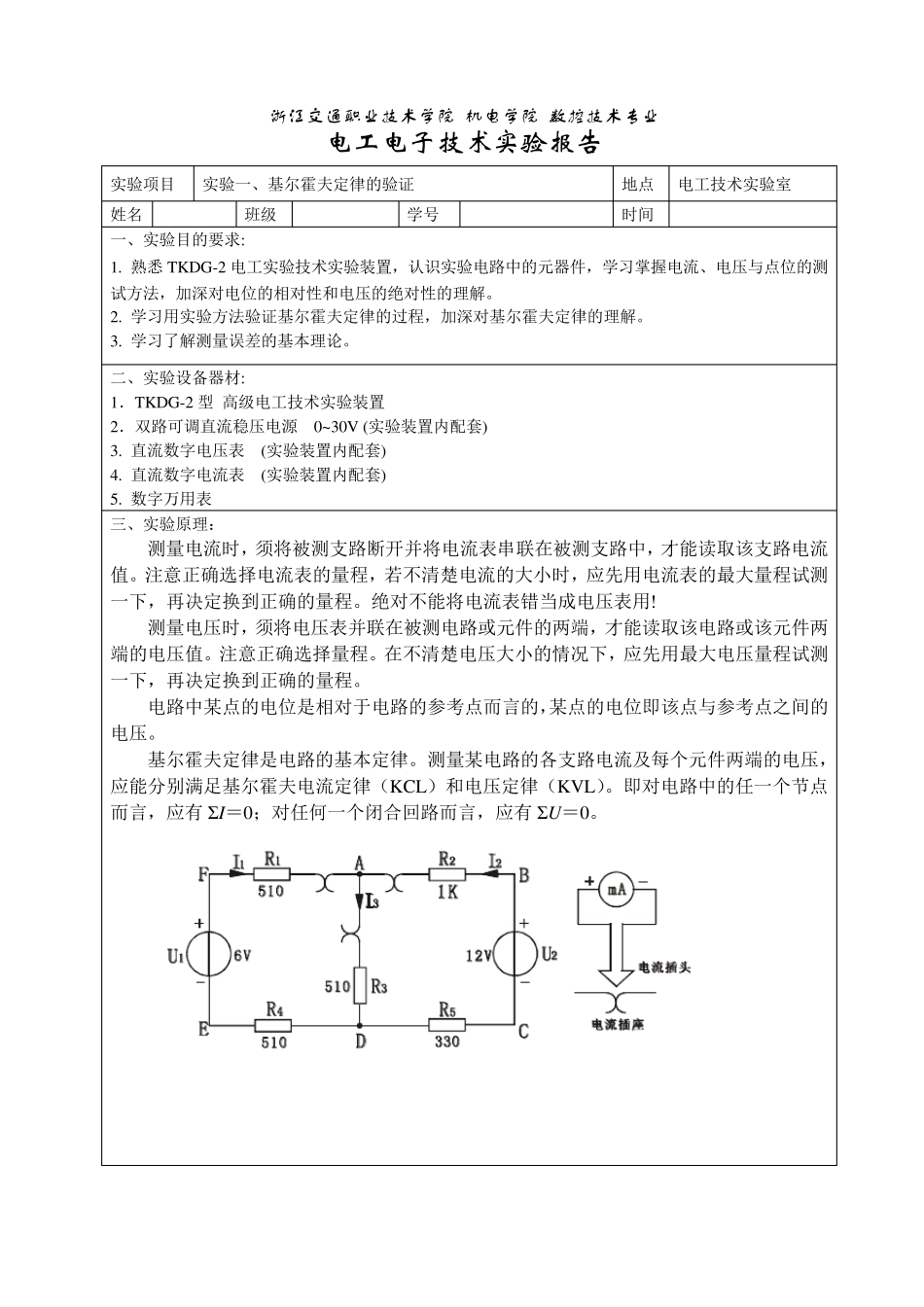

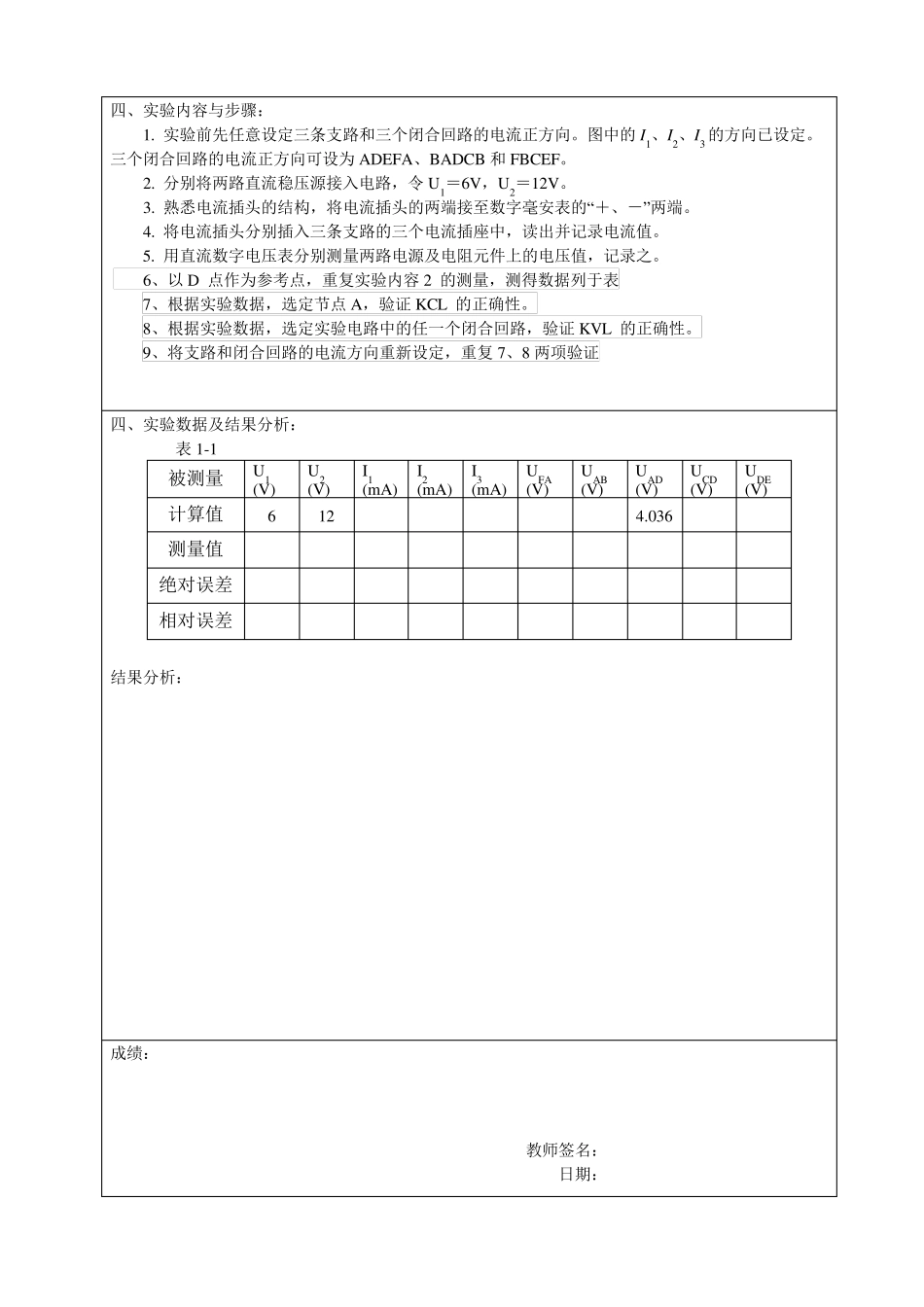

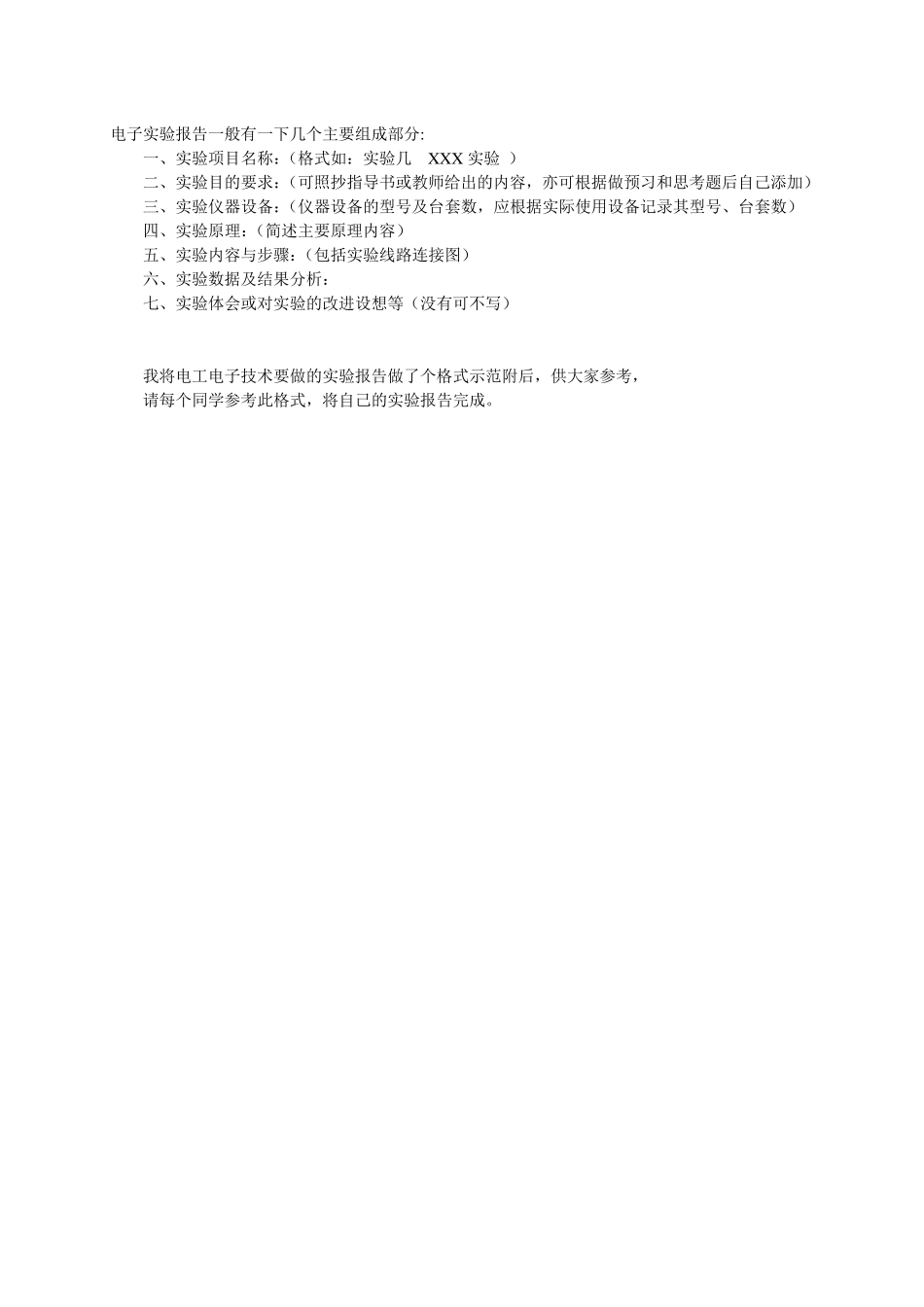

电子实验报告一般有一下几个主要组成部分: 一、实验项目名称：（格式如：实验几 X X X 实验 ） 二、实验目的要求：（可照抄指导书或教师给出的内容，亦可根据做预习和思考题后自己添加） 三、实验仪器设备：（仪器设备的型号及台套数，应根据实际使用设备记录其型号、台套数） 四、实验原理：（简述主要原理内容） 五、实验内容与步骤：（包括实验线路连接图） 六、实验数据及结果分析： 七、实验体会或对实验的改进设想等（没有可不写） 我将电工电子技术要做的实验报告做了个格式示范附后，供大家参考， 请每个同学参考此格式，将自己的实验报告完成。 浙江交通职业技术学院 机电学院 数控技术专业 电工电子技术实验报告 实验项目 实验一、基尔霍夫定律的验证 地点 电工技术实验室 姓名 班级 学号 时间 一、实验目的要求: 1. 熟悉 TKDG-2 电工实验技术实验装置，认识实验电路中的元器件，学习掌握电流、电压与点位的测试方法，加深对电位的相对性和电压的绝对性的理解。 2. 学习用实验方法验证基尔霍夫定律的过程，加深对基尔霍夫定律的理解。 3. 学习了解测量误差的基本理论。 二、实验设备器材: 1．TKDG-2 型 高级电工技术实验装置 2．双路可调直流稳压电源 0~30V (实验装置内配套) 3. 直流数字电压表 (实验装置内配套) 4. 直流数字电流表 (实验装置内配套) 5. 数字万用表 三、实验原理： 测量电流时，须将被测支路断开并将电流表串联在被测支路中，才能读取该支路电流值。注意正确选择电流表的量程，若不清楚电流的大小时，应先用电流表的最大量程试测一下，再决定换到正确的量程。绝对不能将电流表错当成电压表用! 测量电压时，须将电压表并联在被测电路或元件的两端，才能读取该电路或该元件两端的电压值。注意正确选择量程。在不清楚电压大小的情况下，应先用最大电压量程试测一下，再决定换到正确的量程。 电路中某点的电位是相对于电路的参考点而言的，某点的电位即该点与参考点之间的电压。 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。即对电路中的任一个节点而言，应有 ΣI＝0；对任何一个闭合回路而言，应有 ΣU ＝0。 四、实验内容与步骤： 1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图中的 I1、I2、I3 的方向已设定。三个闭合回路的电流正方向可设为 ADE...
