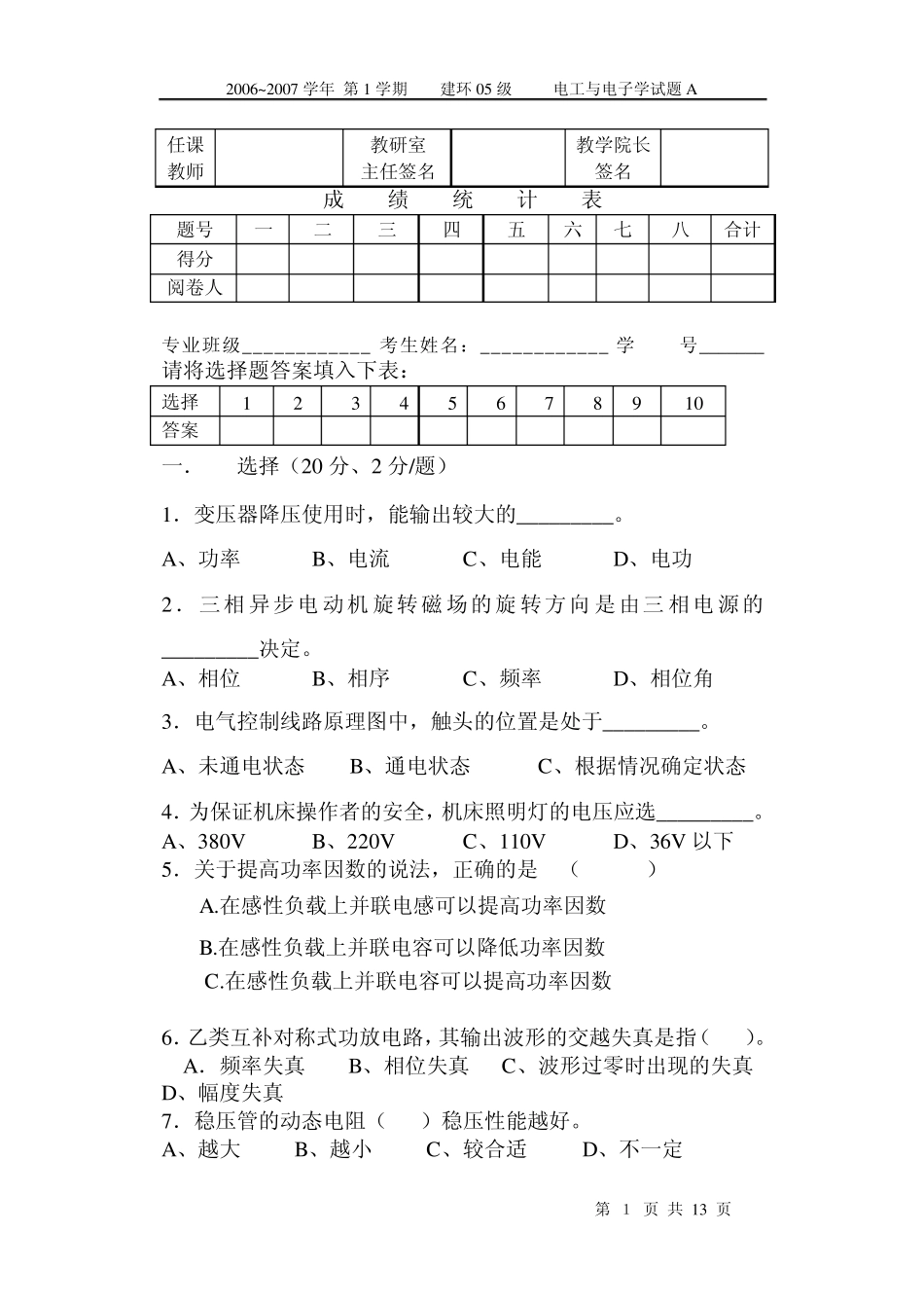

2006~2007 学年 第1 学期 建环05 级 电工与电子学试题A 第 １ 页 共 13 页 任课 教师 教研室 主任签名 教学院长 签名 成 绩 统 计 表 题号 一 二 三 四 五 六 七 八 合计 得分 阅卷人 专业班级____________ 考生姓名：____________ 学 号_______ 请将选择题答案填入下表： 选择 1 2 3 4 5 6 7 8 9 10 答案 一． 选择（20 分、2 分/题） 1．变压器降压使用时，能输出较大的_________。 A、功率 B、电流 C、电能 D、电功 2．三相 异步电动机 旋转磁 场的旋 转方向 是由三相电源的_________决定。 A、相位 B、相序 C、频率 D、相位角 3．电气控制线路原理图中，触头的位置是处于_________。 A、未通电状态 B、通电状态 C、根据情况确定状态 4．为保证机床操作者的安全，机床照明灯的电压应选_________。 A、380V B、220V C、110V D、36V 以下 5．关于提高功率因数的说法，正确的是 （ ） A.在感性负载上并联电感可以提高功率因数 B.在感性负载上并联电容可以降低功率因数 C.在感性负载上并联电容可以提高功率因数 6．乙类互补对称式功放电路，其输出波形的交越失真是指（ ）。 A．频率失真 B、相位失真 C、波形过零时出现的失真 D、幅度失真 7．稳压管的动态电阻（ ）稳压性能越好。 A、越大 B、越小 C、较合适 D、不一定 2006~2007 学年 第1 学期 建环05 级 电工与电子学试题A 第 ２ 页 共 13 页 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。 (A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈 －＋∞+uOui 9．单稳态触发器的输出状态有（ ） A、一个稳态、一个暂态 B、两个稳态 C、只有一个稳态 D、没有稳态 10．一个 8 选 1 多路选择器，输入地址有 。 A、2 位 B、3 位 C、4 位 D、8 位 二、计算题（70 分） 1．已知图5所示电路中US1=24V，US2＝6V，R1=12Ω ，R2＝6Ω ,R3=2Ω ，试用戴维宁定理求流过电阻 R3中的电流I3。(10 分) a b I3 2006~2007 学年 第1 学期 建环05 级 电工与电子学试题A 第 ３ 页 共 13 页 2．如图所示R－L串联电路，R=280Ω ，RL=20Ω ,L=1.65H，电源电压U=220V，电源频率为50HZ。 (10 分) 求：（1）阻抗 ZL及 Z； （2）电路电流 I （3）电压UR和 UL。 L U LU RU R RL I 2...
