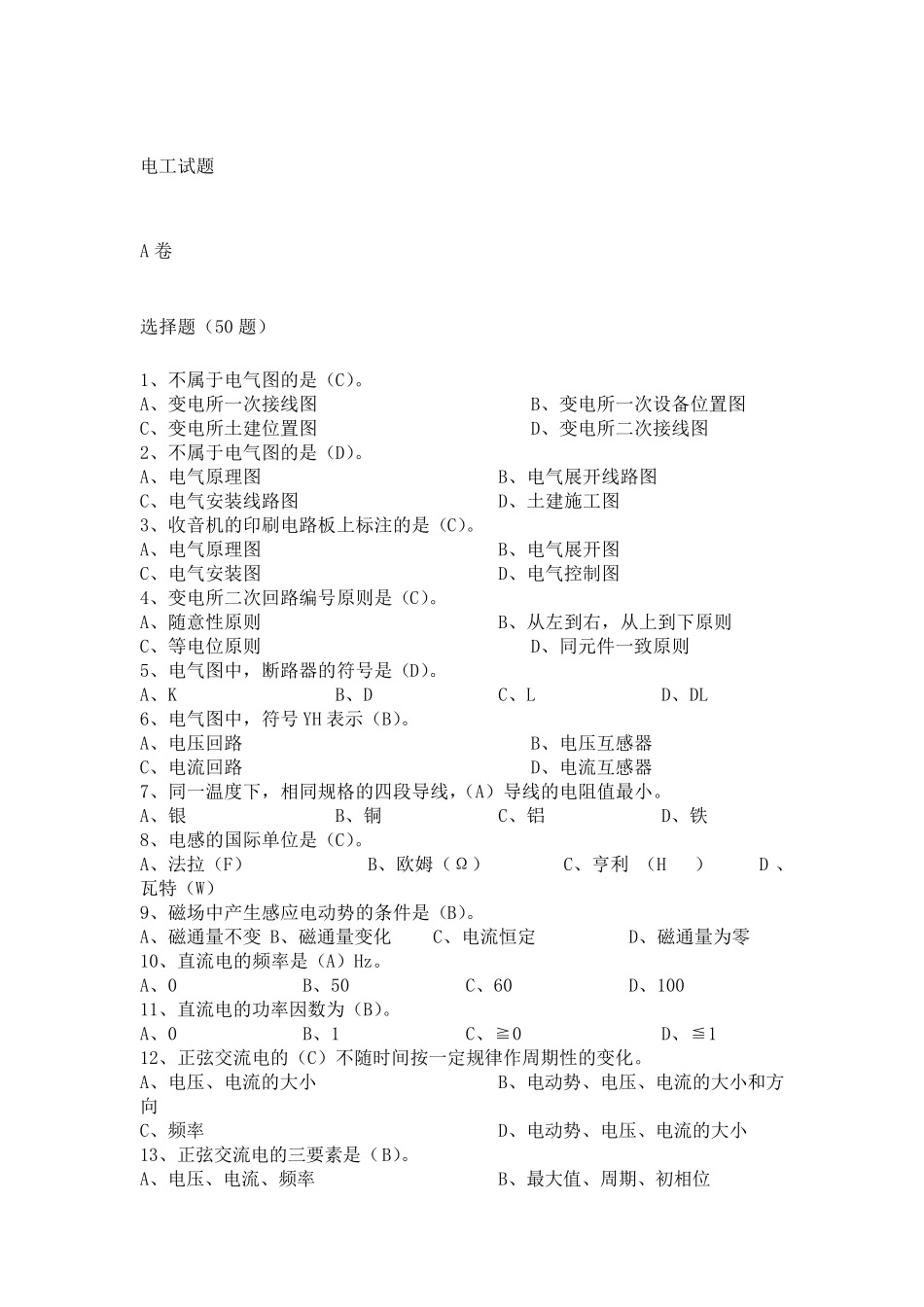

电工试题 A 卷 选择题（50 题） 1、不属于电气图的是（C）。 A、变电所一次接线图 B、变电所一次设备位置图 C、变电所土建位置图 D、变电所二次接线图 2、不属于电气图的是（D）。 A、电气原理图 B、电气展开线路图 C、电气安装线路图 D、土建施工图 3、收音机的印刷电路板上标注的是（C）。 A、电气原理图 B、电气展开图 C、电气安装图 D、电气控制图 4、变电所二次回路编号原则是（C）。 A、随意性原则 B、从左到右，从上到下原则 C、等电位原则 D、同元件一致原则 5、电气图中，断路器的符号是（D）。 A、K B、D C、L D、DL 6、电气图中，符号YH 表示（B）。 A、电压回路 B、电压互感器 C、电流回路 D、电流互感器 7、同一温度下，相同规格的四段导线，（A）导线的电阻值最小。 A、银 B、铜 C、铝 D、铁 8、电感的国际单位是（C）。 A、法拉（F） B、欧姆（Ω） C、亨利 （H ） D 、瓦特（W） 9、磁场中产生感应电动势的条件是（B）。 A、磁通量不变 B、磁通量变化 C、电流恒定 D、磁通量为零 10、直流电的频率是（A）Hz。 A、0 B、50 C、60 D、100 11、直流电的功率因数为（B）。 A、0 B、1 C、≧0 D、≦1 12、正弦交流电的（C）不随时间按一定规律作周期性的变化。 A、电压、电流的大小 B、电动势、电压、电流的大小和方向 C、频率 D、电动势、电压、电流的大小 13、正弦交流电的三要素是（B）。 A、电压、电流、频率 B、最大值、周期、初相位 C、周期、频率、角频率 D、瞬时值、最大值、有效值 14、频率为50Hz 的交流电其周期为（B）s。 A、0.01 B、0.02 C、0.5 D、0.2 15、我国交流电的频率是（B）Hz。 A、0 B、50 C、60 D、100 16、某一交流电周期为0.001s，其频率为（C）Hz。 A、0.001 B、100 C、1000 D、50 17、220V 单相正弦交流电是指其电压（A）为220V。 A、有效值 B、最大值 C、瞬时值 D、平均值 18、交流电气设备的绝缘主要考虑的是交流电的（B）。 A、平均值 B、最大值 C、有效值 D、瞬时值 19、交流机电产品铭牌上的额定值是指交流电的（A）。 A、有效值 B、瞬时值 C、最大值 D、平均值 20、已知正弦电压u=311(sin314t)V,当t=0.01s，电压的瞬时值为( A)V。 A、0 B、311 C、314 D、220 21、从正弦交流电的解析表达式中可以看出交流电的（A）。 A、最大值 B、功率 C、电量 D、单位 22、相量图是旋转相量把...
