电平转换电路

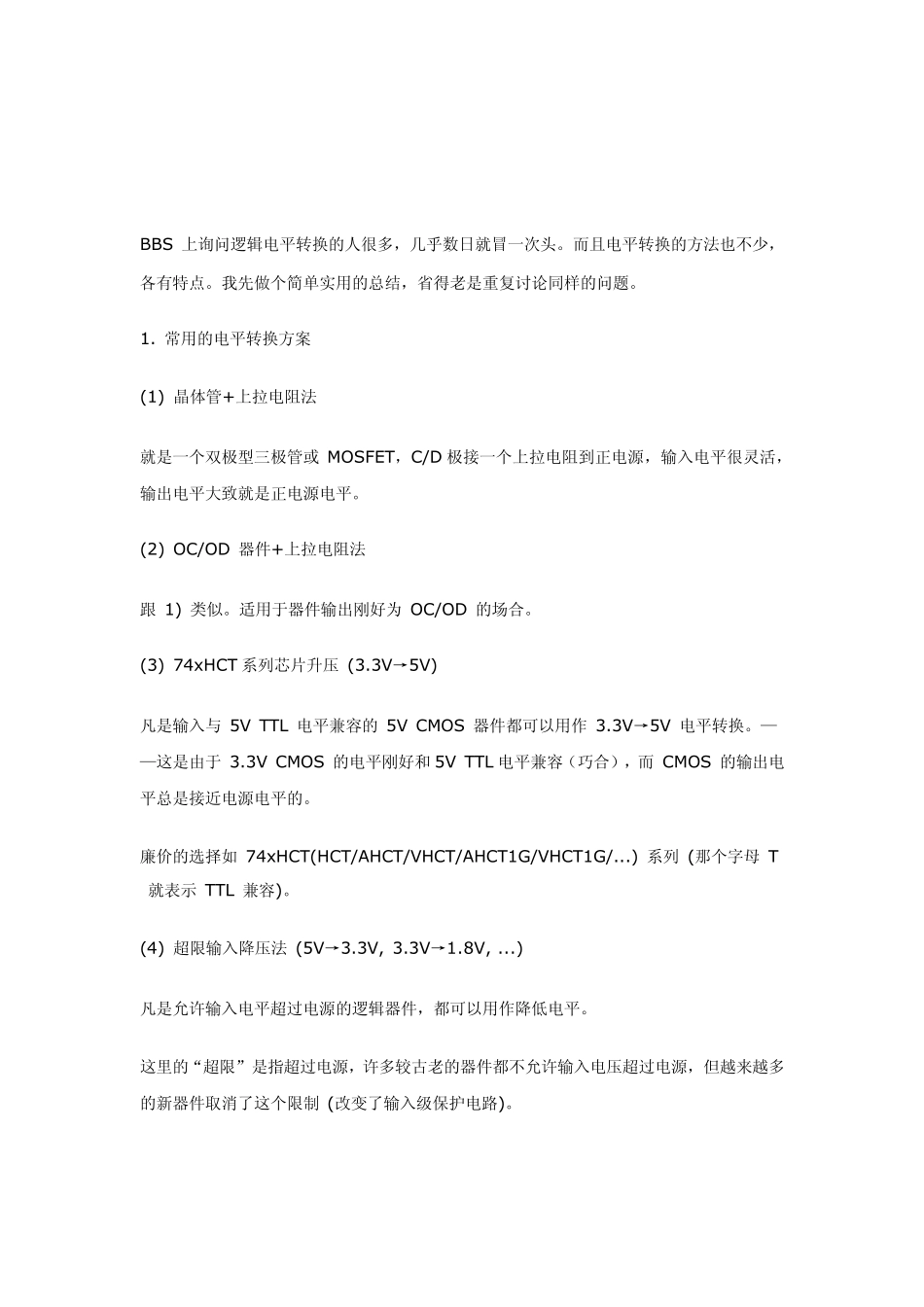

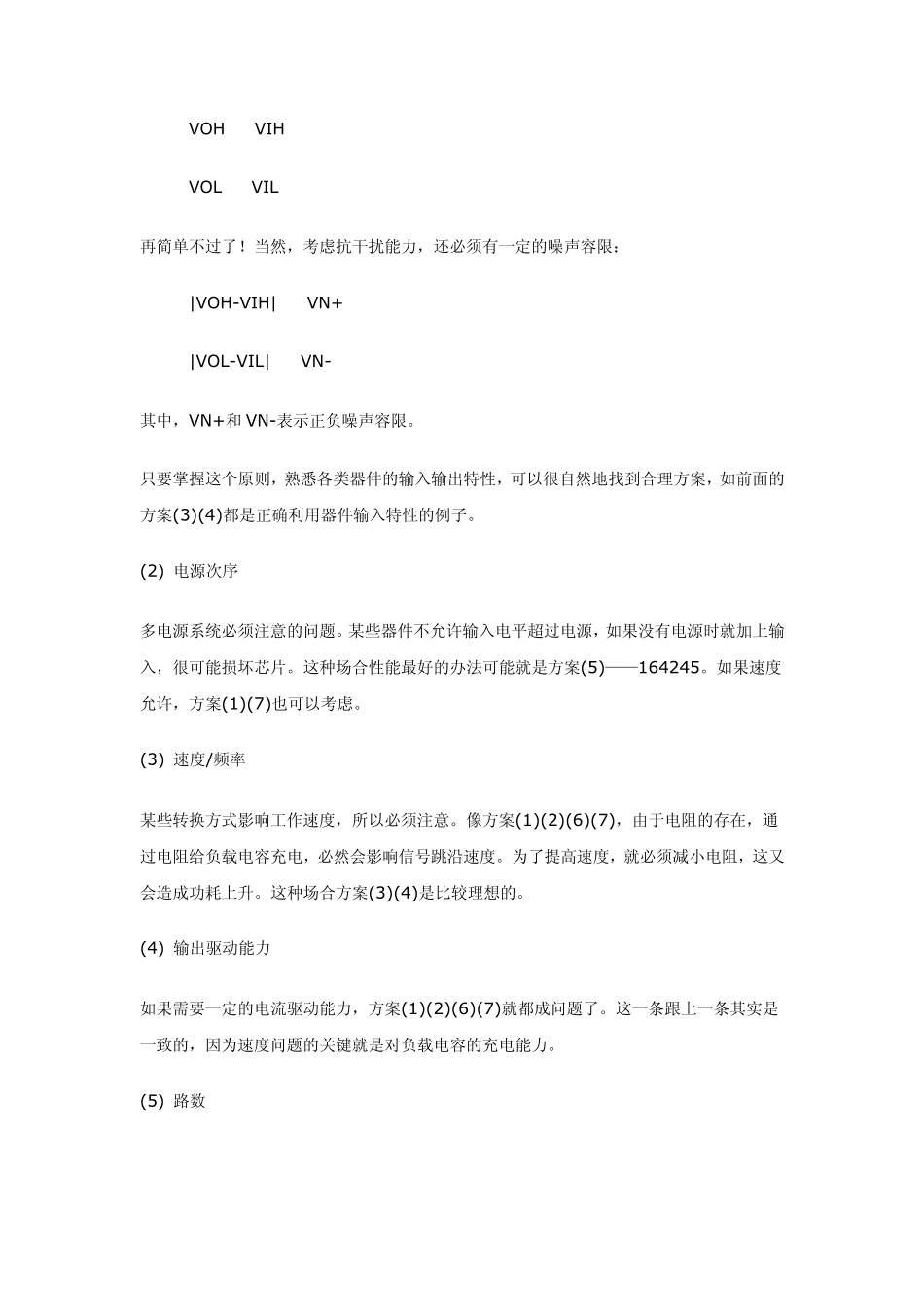

BBS 上询问逻辑电平转换的人很多，几乎数日就冒一次头。而且电平转换的方法也不少，各有特点。我先做个简单实用的总结，省得老是重复讨论同样的问题。 1. 常用的电平转换方案 (1) 晶体管+上拉电阻法 就是一个双极型三极管或 MOSFET，C/D 极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。 (2) OC/OD 器件+上拉电阻法 跟 1) 类似。适用于器件输出刚好为 OC/OD 的场合。 (3) 74xHCT 系列芯片升压 (3.3V→5V) 凡是输入与 5V TTL 电平兼容的 5V CMOS 器件都可以用作 3.3V→5V 电平转换。——这是由于 3.3V CMOS 的电平刚好和 5V TTL 电平兼容（巧合），而 CMOS 的输出电平总是接近电源电平的。 廉价的选择如 74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列 (那个字母 T 就表示 TTL 兼容)。 (4) 超限输入降压法 (5V→3.3V, 3.3V→1.8V, ...) 凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。 这里的“超限”是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制 (改变了输入级保护电路)。 例如，74AHC/VHC 系列芯片，其 datasheets 明确注明“输入电压范围为 0~ 5.5V”，如果采用 3.3V 供电，就可以实现 5V→3.3V 电平转换。 (5) 专用电平转换芯片 最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。 (6) 电阻分压法 最简单的降低电平的方法。5V 电平，经 1.6k+3.3k 电阻分压，就是 3.3V。 (7) 限流电阻法 如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC 系列为 20mA)，仍然是安全的。 (8) 无为而无不为法 只要掌握了电平兼容的规律。某些场合，根本就不需要特别的转换。例如，电路中用到了某种 5V 逻辑器件，其输入是 3.3V 电平，只要在选择器件时选择输入为 TTL 兼容的，就不需要任何转换，这相当于隐含适用了方法 3)。 (9) 比较器法 算是凑数，有人提出用这个而已，还有什么运放法就太恶搞了。 2. 电平转换的“五要素” (1) 电平兼容 解决电平转换问题，最根本的就是要解决逻辑器件接口的电平兼容...
