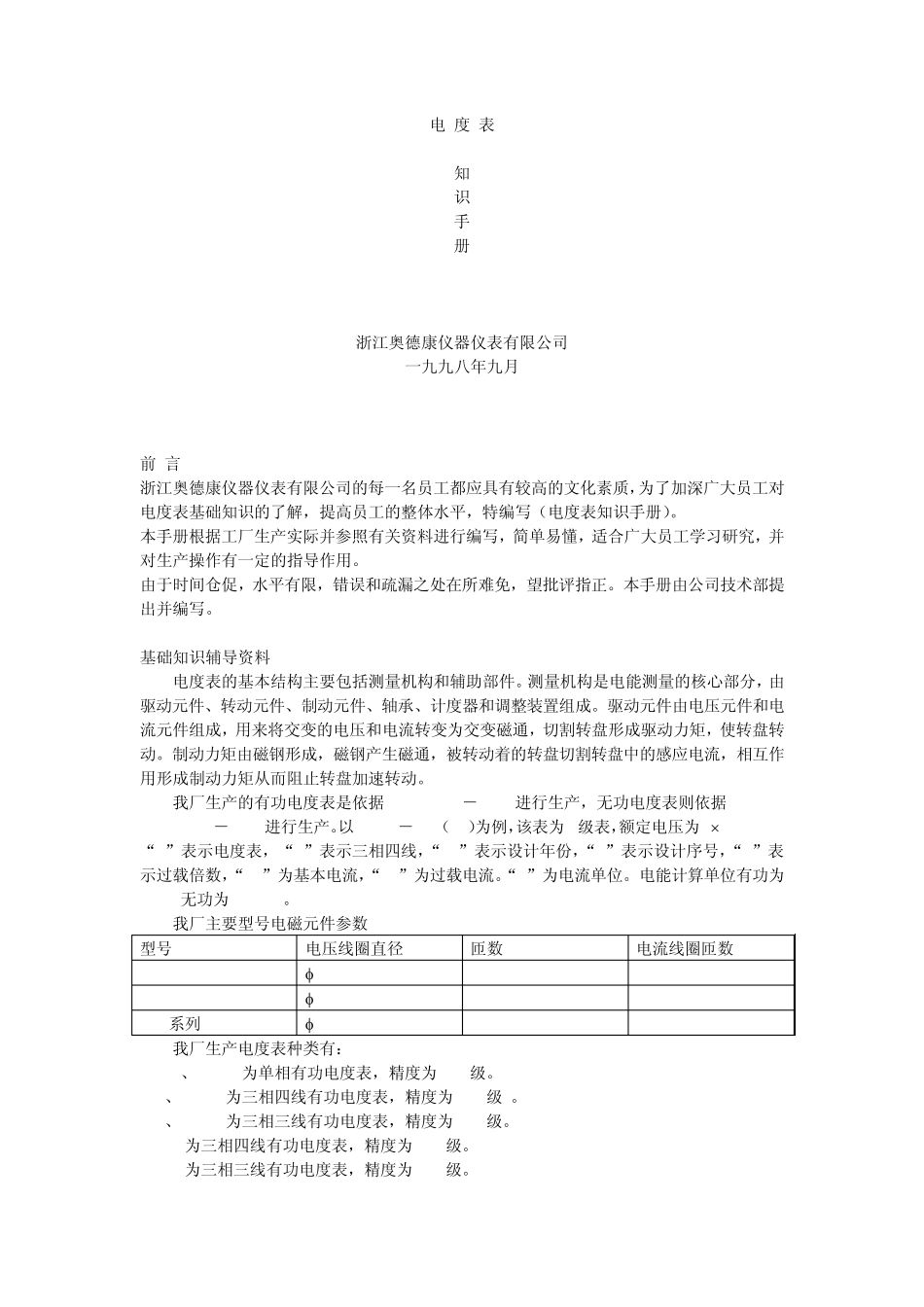

电 度 表 知 识 手 册 Aodekang 浙江奥德康仪器仪表有限公司 一九九八年九月 前 言 浙江奥德康仪器仪表有限公司的每一名员工都应具有较高的文化素质，为了加深广大员工对电度表基础知识的了解，提高员工的整体水平，特编写（电度表知识手册）。 本手册根据工厂生产实际并参照有关资料进行编写，简单易懂，适合广大员工学习研究，并对生产操作有一定的指导作用。 由于时间仓促，水平有限，错误和疏漏之处在所难免，望批评指正。本手册由公司技术部提出并编写。 基础知识辅导资料 1. 电度表的基本结构主要包括测量机构和辅助部件。测量机构是电能测量的核心部分，由驱动元件、转动元件、制动元件、轴承、计度器和调整装置组成。驱动元件由电压元件和电流元件组成，用来将交变的电压和电流转变为交变磁通，切割转盘形成驱动力矩，使转盘转动。制动力矩由磁钢形成，磁钢产生磁通，被转动着的转盘切割转盘中的感应电流，相互作用形成制动力矩从而阻止转盘加速转动。 2. 我厂生产的有功电度表是依据 GB\T15283－1994进行生产，无功电度表则依据GB\T15282－1994进行生产。以DT862－4 10（40）为例，该表为 2级表，额定电压为3220\380V, “D”表示电度表，“T”表示三相四线，“86”表示设计年份，“2”表示设计序号，“4”表示过载倍数，“10”为基本电流，“40”为过载电流。“A”为电流单位。电能计算单位有功为kW.h,无功为 kvar.h。 3. 我厂主要型号电磁元件参数 型号 电压线圈直径(mm) 匝数 电流线圈匝数(A.T) DD282 0.13 9000 80 DT8 0.14 6500 80 D86系列 0.17 5700 60 4. 我厂生产电度表种类有： DD282、DD862为单相有功电度表，精度为 2.0级。 DT8、DT862为三相四线有功电度表，精度为 2.0级 。 DS8、DS862为三相三线有功电度表，精度为 2.0级。 DT864为三相四线有功电度表，精度为 1.0级。 DS864为三相三线有功电度表，精度为 1.0级。 DX8、DX865为三相三线无功电度表，精度为3.0级。 DX862为三相四线无功电度表，精度为3.0级。 DX864为三相四线无功电度表，精度为2.0级。 DX863为三相三线无功电度表，精度为2.0级。 DDF292为单相复费率电度表，精度为2.0级。 DTF292为三相四线复费率电度表，精度为2.0级。 DTF291为三相四线复费率电度表，精度为1.0级。 DSF292为三相三线复费率电度表，精度为2.0级。 DSF291为三相三线复费率电度表，精度为1.0级。 5. 以DD862为例，...
