电接点压力表的连接方法

电接点压力表的连接方法_第1页
1/27
电接点压力表的连接方法_第2页
2/27
电接点压力表的连接方法_第3页
3/27

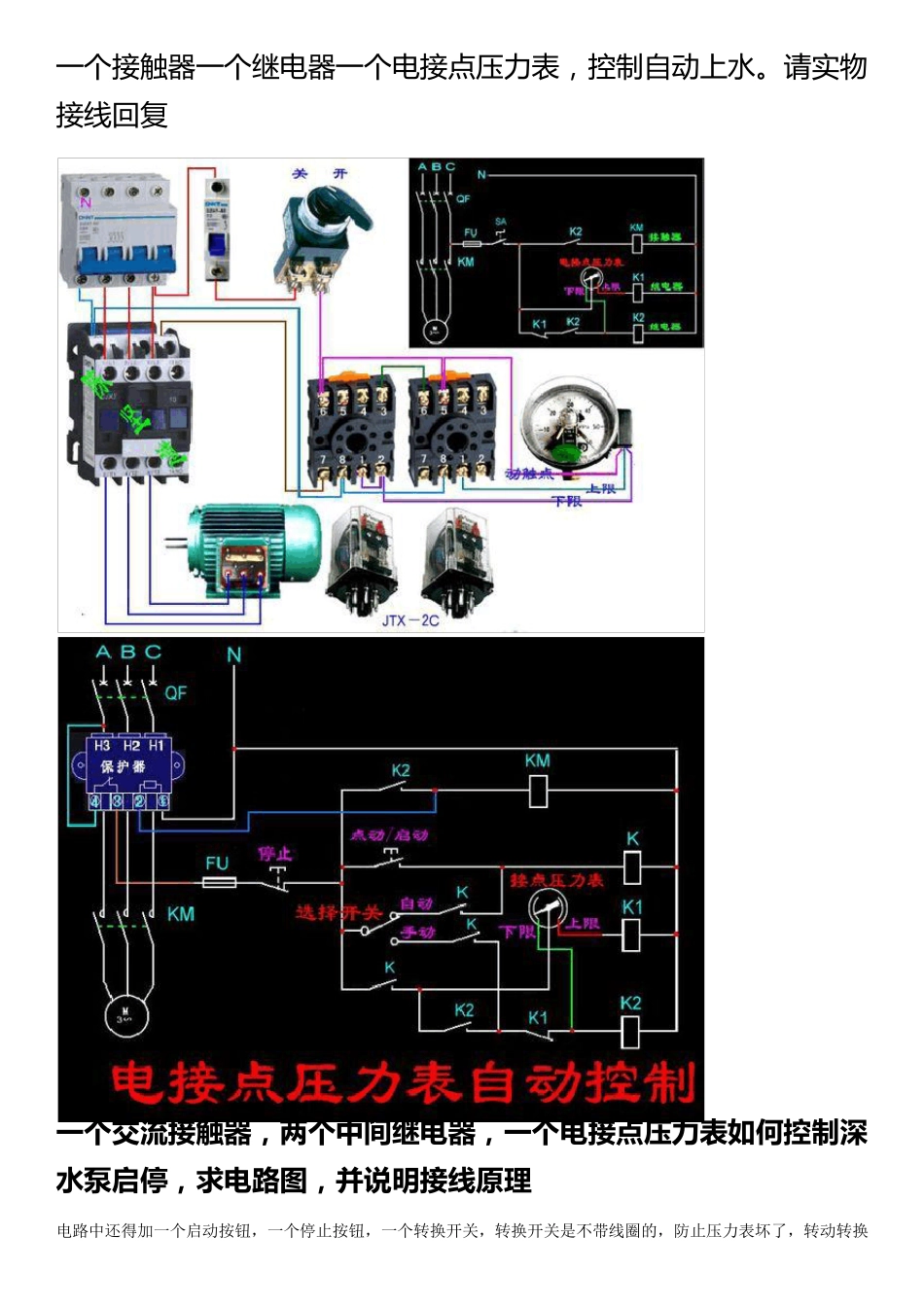

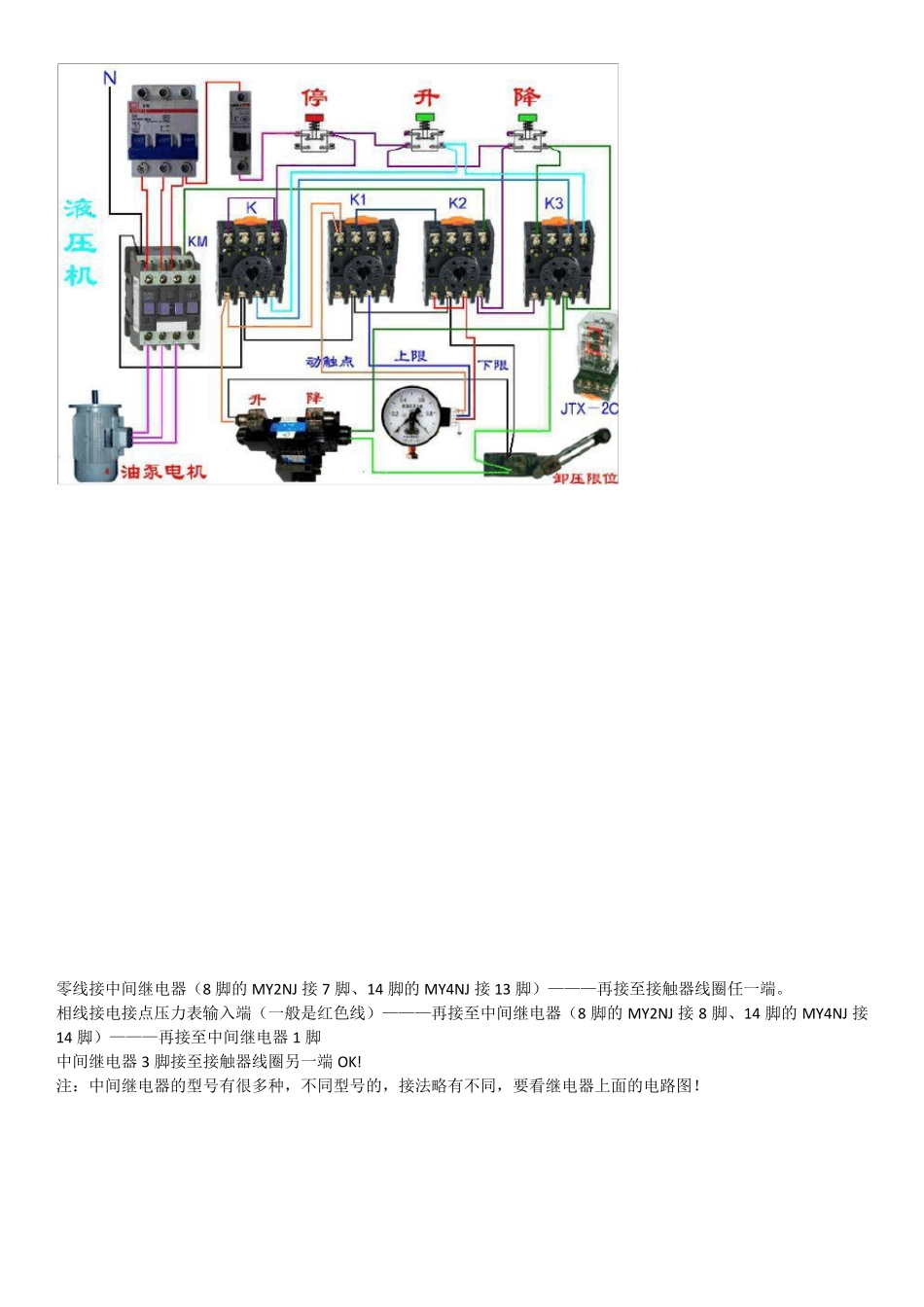

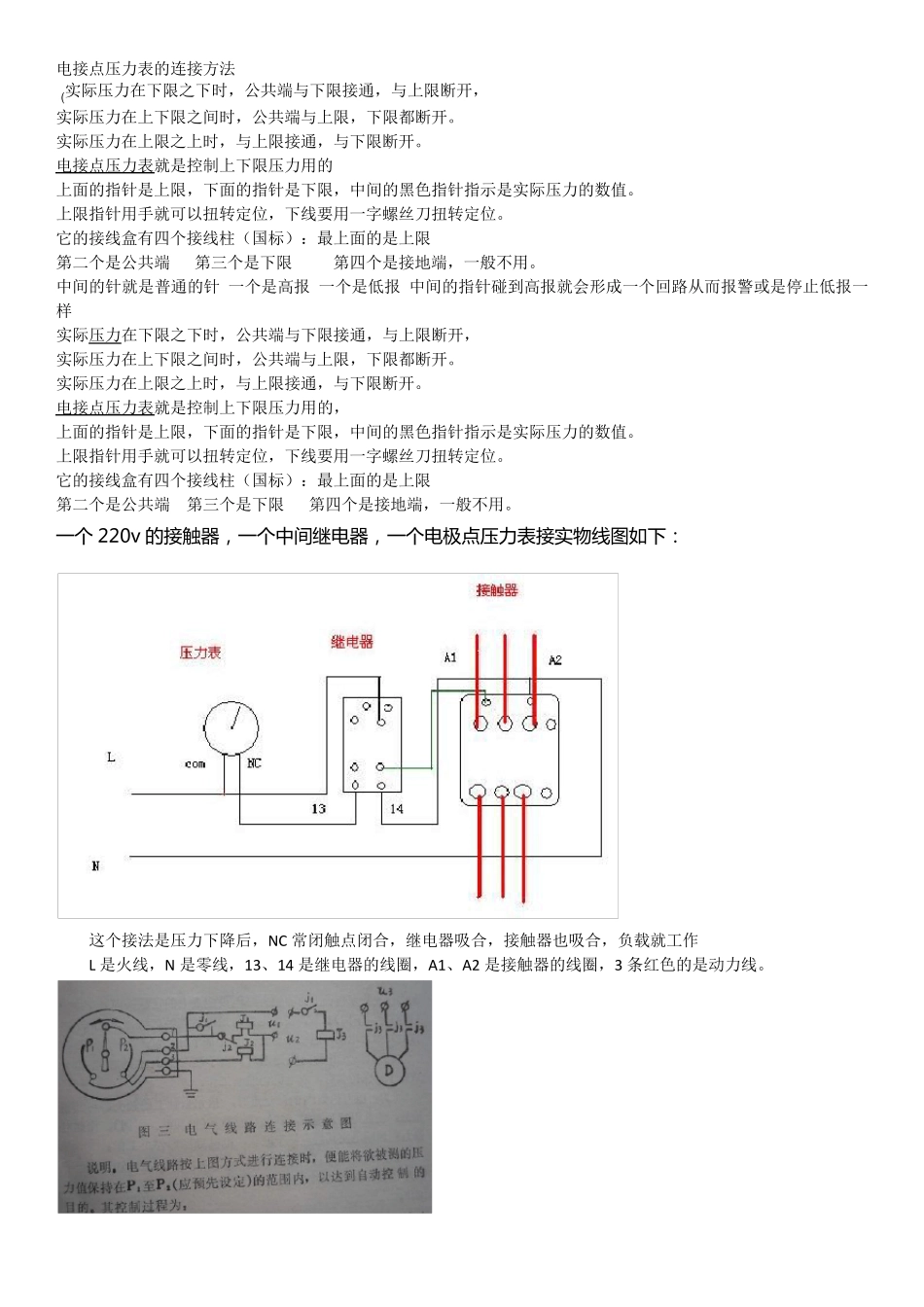

电接点压力表的连接方法 (实际压力在下限之下时,公共端与下限接通,与上限断开, 实际压力在上下限之间时,公共端与上限,下限都断开。 实际压力在上限之上时,与上限接通,与下限断开。 电接点压力表就是控制上下限压力用的 上面的指针是上限,下面的指针是下限,中间的黑色指针指示是实际压力的数值。 上限指针用手就可以扭转定位,下线要用一字螺丝刀扭转定位。 它的接线盒有四个接线柱(国标):最上面的是上限 第二个是公共端 第三个是下限 第四个是接地端,一般不用。 中间的针就是普通的针 一个是高报 一个是低报 中间的指针碰到高报就会形成一个回路从而报警或是停止低报一样 实际压力在下限之下时,公共端与下限接通,与上限断开, 实际压力在上下限之间时,公共端与上限,下限都断开。 实际压力在上限之上时,与上限接通,与下限断开。 电接点压力表就是控制上下限压力用的, 上面的指针是上限,下面的指针是下限,中间的黑色指针指示是实际压力的数值。 上限指针用手就可以扭转定位,下线要用一字螺丝刀扭转定位。 它的接线盒有四个接线柱(国标):最上面的是上限 第二个是公共端 第三个是下限 第四个是接地端,一般不用。 一个 220v 的接触器,一个中间继电器,一个电极点压力表接实物线图如下: 这个接法是压力下降后,N C 常闭触点闭合,继电器吸合,接触器也吸合,负载就工作 L 是火线,N 是零线,13、14 是继电器的线圈,A1、A2 是接触器的线圈,3 条红色的是动力线。 零线接中间继电器(8 脚的MY2NJ 接7 脚、14 脚的MY4NJ 接13 脚)———再接至接触器线圈任一端。 相线接电接点压力表输入端(一般是红色线)———再接至中间继电器(8 脚的MY2NJ 接8 脚、14 脚的MY4NJ 接14 脚)———再接至中间继电器1 脚 中间继电器3 脚接至接触器线圈另一端 OK! 注:中间继电器的型号有很多种,不同型号的,接法略有不同,要看继电器上面的电路图! 一 个 接 触 器 一 个 继 电 器 一 个 电 接 点 压 力 表 , 控 制 自 动 上 水 。请实物接 线回复 一个交流接触器,两个中间继电器,一个电接点压力表如何控制深水泵启停,求电路图,并说明接线原理 电路中还得加一个启动按钮,一个停止按钮,一个转换开关,转换开关是不带线圈的,防止压力表坏了,转动转换开关,可以手动启动水泵,电路中还有热继电器,请各位大侠附电路图及文字说明工作原理,请给...
