电机与拖动基础习题解答第二章

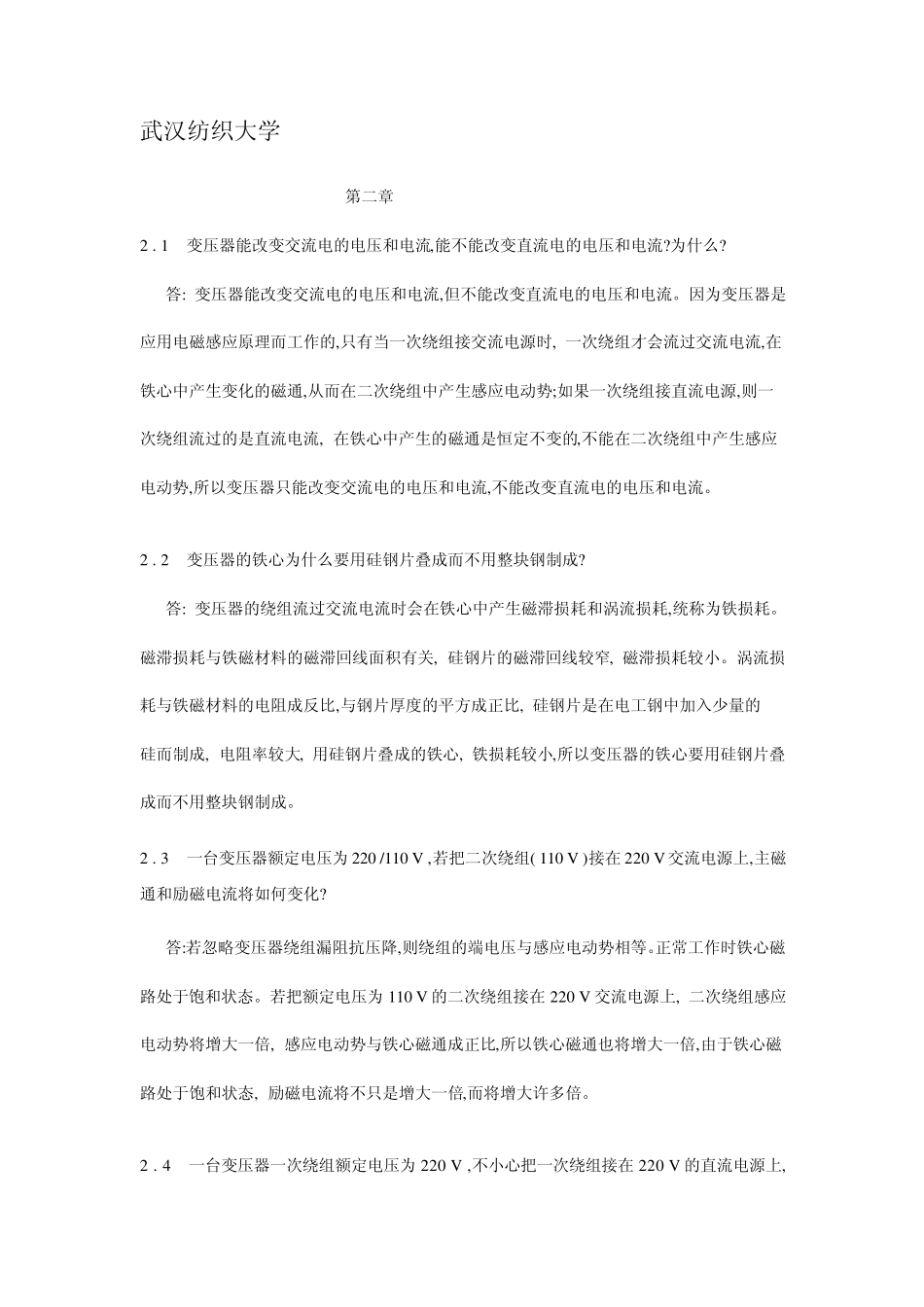

武汉纺织大学 第二章 2 . 1 变压器能改变交流电的电压和电流,能不能改变直流电的电压和电流?为什么? 答: 变压器能改变交流电的电压和电流,但不能改变直流电的电压和电流。因为变压器是 应用电磁感应原理而工作的,只有当一次绕组接交流电源时, 一次绕组才会流过交流电流,在 铁心中产生变化的磁通,从而在二次绕组中产生感应电动势;如果一次绕组接直流电源,则一 次绕组流过的是直流电流, 在铁心中产生的磁通是恒定不变的,不能在二次绕组中产生感应 电动势,所以变压器只能改变交流电的电压和电流,不能改变直流电的电压和电流。 2 . 2 变压器的铁心为什么要用硅钢片叠成而不用整块钢制成? 答: 变压器的绕组流过交流电流时会在铁心中产生磁滞损耗和涡流损耗,统称为铁损耗。 磁滞损耗与铁磁材料的磁滞回线面积有关, 硅钢片的磁滞回线较窄, 磁滞损耗较小。涡流损 耗与铁磁材料的电阻成反比,与钢片厚度的平方成正比, 硅钢片是在电工钢中加入少量的 硅而制成, 电阻率较大, 用硅钢片叠成的铁心, 铁损耗较小,所以变压器的铁心要用硅钢片叠 成而不用整块钢制成。 2 . 3 一台变压器额定电压为220 /110 V ,若把二次绕组( 110 V )接在 220 V 交流电源上,主磁通和励磁电流将如何变化? 答:若忽略变压器绕组漏阻抗压降,则绕组的端电压与感应电动势相等。正常工作时铁心磁 路处于饱和状态。若把额定电压为110 V 的二次绕组接在 220 V 交流电源上, 二次绕组感应 电动势将增大一倍, 感应电动势与铁心磁通成正比,所以铁心磁通也将增大一倍,由于铁心磁 路处于饱和状态, 励磁电流将不只是增大一倍,而将增大许多倍。 2 . 4 一台变压器一次绕组额定电压为220 V ,不小心把一次绕组接在 220 V 的直流电源上,会出现什么情况? 答: 若把额定电压为交流220 V 的变压器一次绕组接在220 V 直流电源上时, 铁心中产 生的磁通将是恒定不变的,不会在一次绕组中产生感应电动势, 一次绕组电流11RUI,由于绕组电阻1R 比较小,则一次绕组电流会很大,大大超过其额定电流,很快会将变压器烧坏。 2 . 5 变压器空载运行时,功率因数为什么很低?这时从电源吸收的有功功率和无功功率都消 耗在什么地方? 答: 变压器空载电流0I 可分解为有功分量aI0 和无功分量rI0 ,aI0 会产生铁损耗, rI0 产生空载磁场, aI0 与 rI0 相比小很多, aI0 约为0.01rI0 , 00cosIIa01.0,所以功率因数很低。空载时从电源吸...
