电机与电气控制实训报告

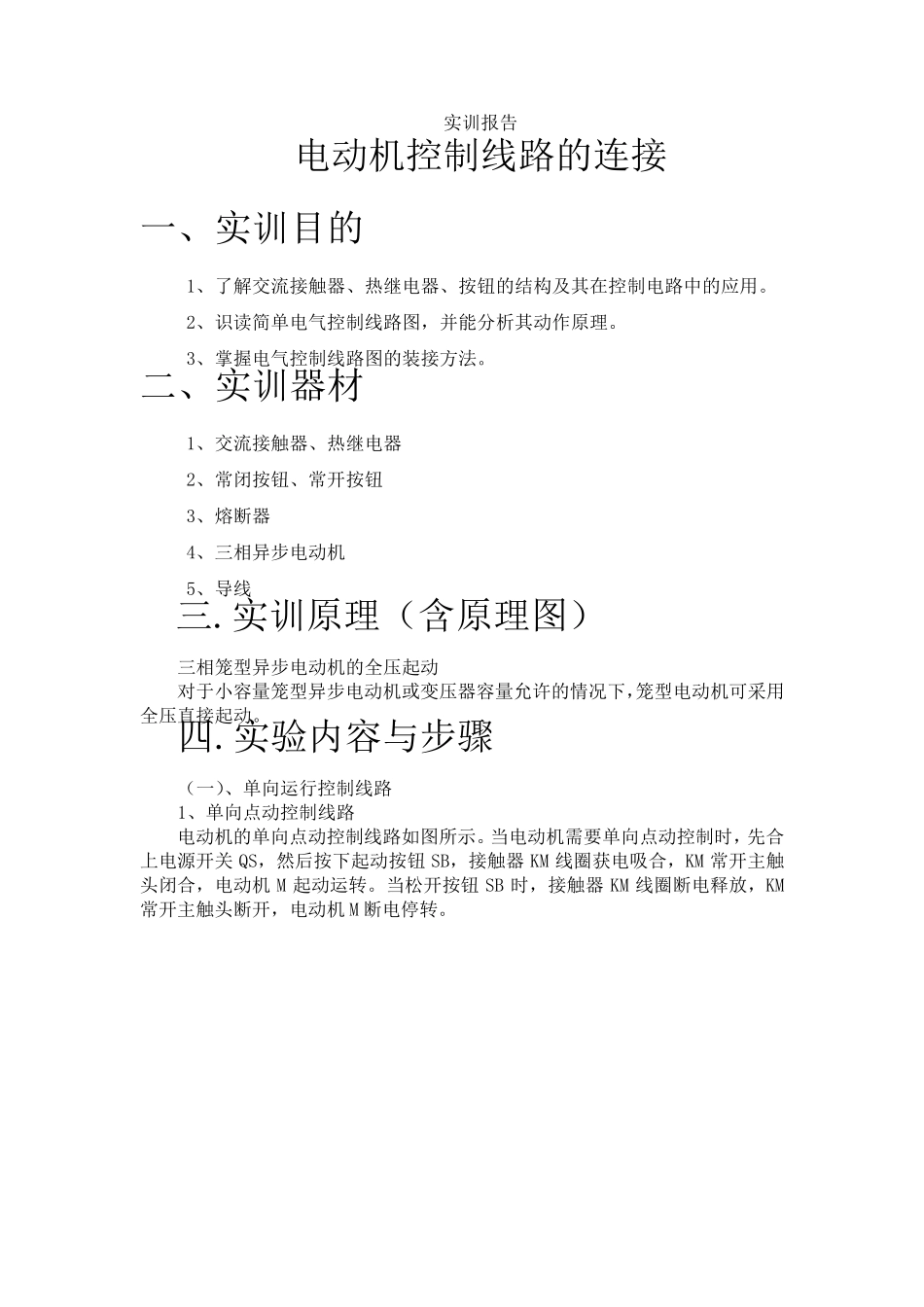

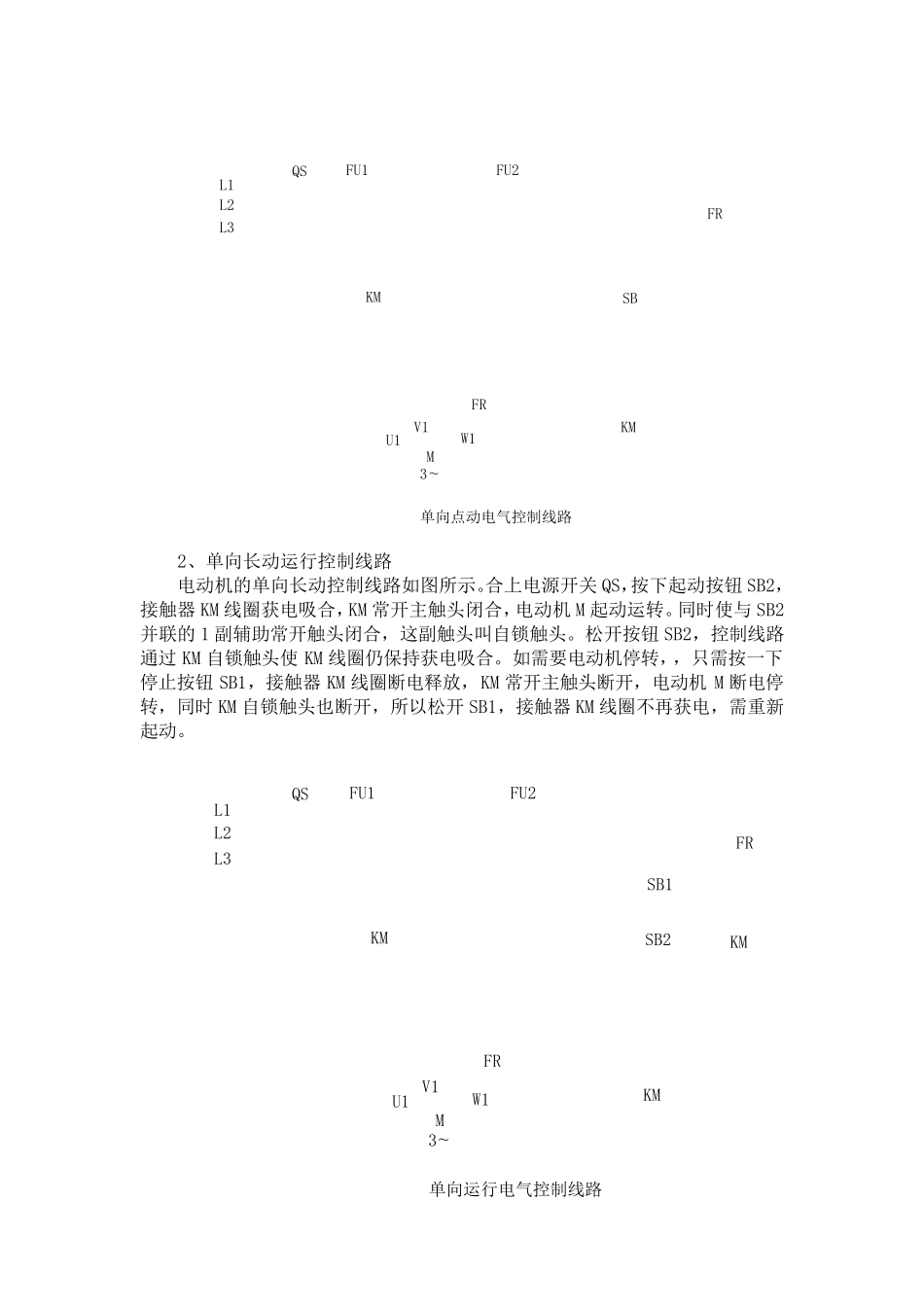

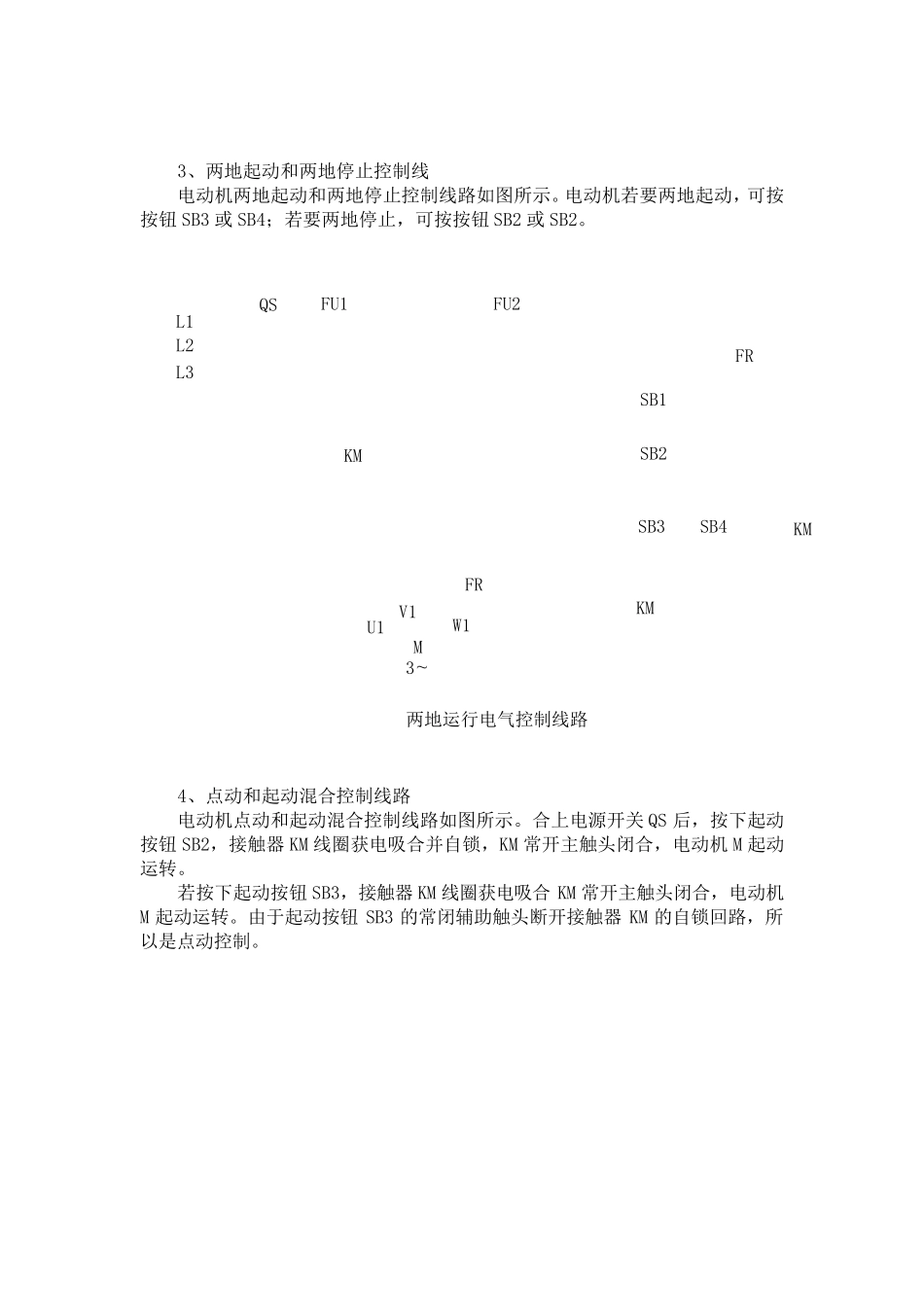

实训报告 电动机控制线路的连接 一、实训目的 1、了解交流接触器、热继电器、按钮的结构及其在控制电路中的应用。 2、识读简单电气控制线路图，并能分析其动作原理。 3、掌握电气控制线路图的装接方法。 二、实训器材 1、交流接触器、热继电器 2、常闭按钮、常开按钮 3、熔断器 4、三相异步电动机 5、导线 三.实训原理（含原理图） 三相笼型异步电动机的全压起动 对于小容量笼型异步电动机或变压器容量允许的情况下，笼型电动机可采用全压直接起动。 四.实验内容与步骤 （一）、单向运行控制线路 1、单向点动控制线路 电动机的单向点动控制线路如图所示。当电动机需要单向点动控制时，先合上电源开关 QS，然后按下起动按钮 SB，接触器 KM 线圈获电吸合，KM 常开主触头闭合，电动机M 起动运转。当松开按钮 SB 时，接触器 KM 线圈断电释放，KM常开主触头断开，电动机M 断电停转。 L1L2L3FU1FU2FRKMFRKMU1V1W1M3~QSSB单向点动电气控制线路 2、单向长动运行控制线路 电动机的单向长动控制线路如图所示。合上电源开关 QS，按下起动按钮 SB2，接触器 KM 线圈获电吸合，KM 常开主触头闭合，电动机 M 起动运转。同时使与 SB2并联的 1 副辅助常开触头闭合，这副触头叫自锁触头。松开按钮 SB2，控制线路通过 KM 自锁触头使 KM 线圈仍保持获电吸合。如需要电动机停转，，只需按一下停止按钮 SB1，接触器 KM 线圈断电释放，KM 常开主触头断开，电动机 M 断电停转，同时 KM 自锁触头也断开，所以松开 SB1，接触器 KM 线圈不再获电，需重新起动。 L1L2L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB2单向运行电气控制线路L1L2L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB3两地运行电气控制线路SB4SB2 3、两地起动和两地停止控制线 电动机两地起动和两地停止控制线路如图所示。电动机若要两地起动，可按按钮 SB3 或 SB4；若要两地停止，可按按钮 SB2 或 SB2。 4、点动和起动混合控制线路 电动机点动和起动混合控制线路如图所示。合上电源开关 QS 后，按下起动按钮 SB2，接触器 KM 线圈获电吸合并自锁，KM 常开主触头闭合，电动机 M 起动运转。 若按下起动按钮 SB3，接触器 KM 线圈获电吸合 KM 常开主触头闭合，电动机M 起动运转。由于起动按钮 SB3 的常闭辅助触头断开接触器 KM 的自锁回路，所以是点动控制。 （二）、正反向运行控制线路 生产机械往往要求运动部件可以正反两个方向运行...
