电机与电气控制试题答案

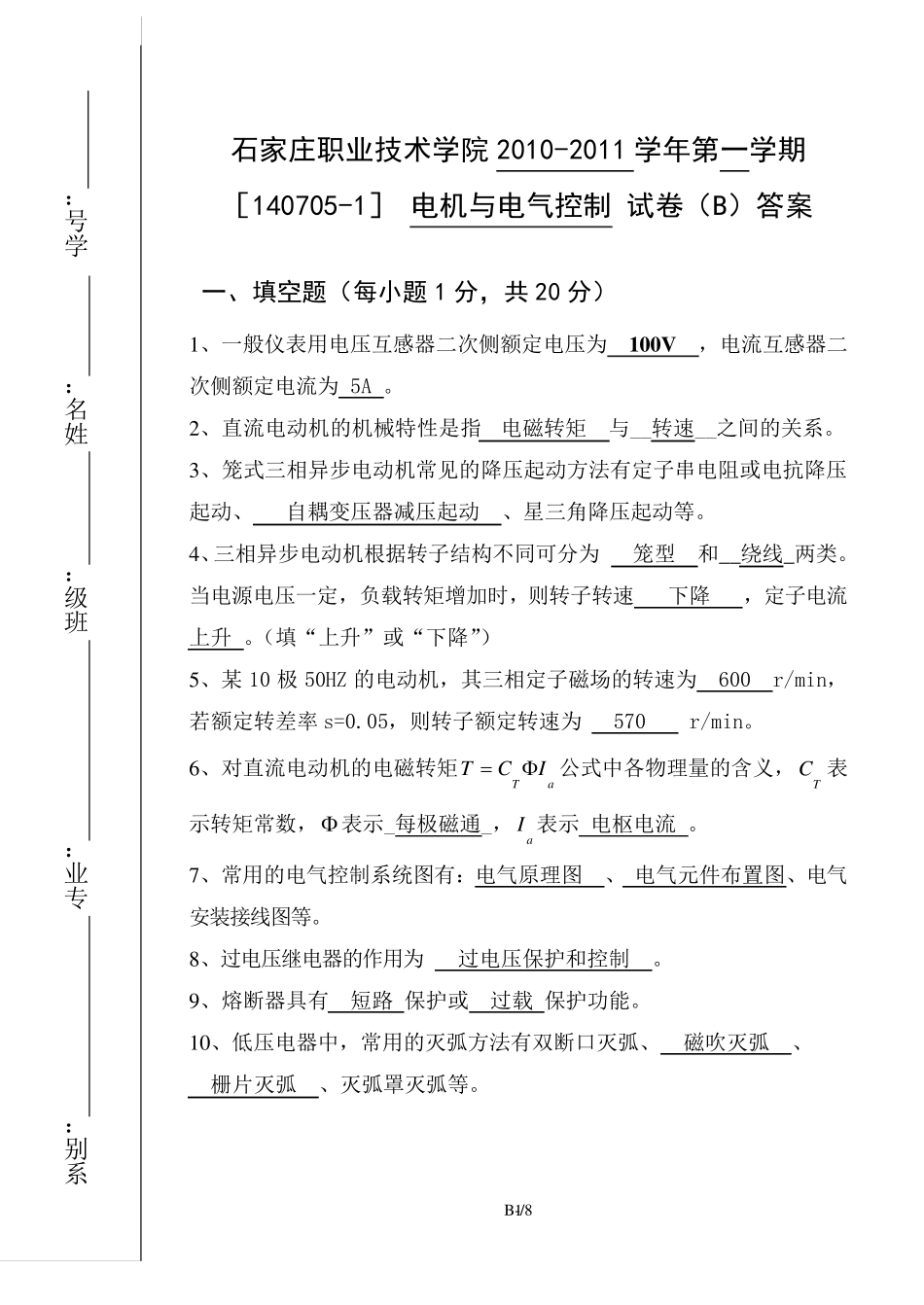

B-/8 1 石家庄职业技术学院2010-2011 学年第一学期 ［140705-1］ 电机与电气控制 试卷（B）答案 一、填空题（每小题 1 分，共 20 分） 1、一般仪表用电压互感器二次侧额定电压为 100V ，电流互感器二次侧额定电流为 5A 。 2、直流电动机的机械特性是指 电磁转矩 与__转速__之间的关系。 3、笼式三相异步电动机常见的降压起动方法有定子串电阻或电抗降压起动、 自耦变压器减压起动 、星三角降压起动等。 4、三相异步电动机根据转子结构不同可分为 笼型 和__绕线_两类。当电源电压一定，负载转矩增加时，则转子转速 下降 ，定子电流 上升 。（填“上升”或“下降”） 5、某 10 极 50HZ 的电动机，其三相定子磁场的转速为 600 r/min，若额定转差率 s=0.05，则转子额定转速为 570 r/min。 6、对直流电动机的电磁转矩aTICT公式中各物理量的含义，TC 表示转矩常数， 表示_每极磁通_，aI 表示 电枢电流 。 7、常用的电气控制系统图有：电气原理图 、 电气元件布置图、电气安装接线图等。 8、过电压继电器的作用为 过电压保护和控制 。 9、熔断器具有 短路 保护或 过载 保护功能。 10、低压电器中，常用的灭弧方法有双断口灭弧、 磁吹灭弧 、 栅片灭弧 、灭弧罩灭弧等。 系别： 专业： 班级： 姓名： 学号： B-/8 2 二、判断题（正确的画√，错误的画×，每小题1 分，共 10分） （ × ）1、变压器可以改变交流电压，也可以改变直流电压。 （ √ ）2、直流电动机的额定功率指转轴上输出的机械功率。 （ √ ）3、变压器是一种将交流电压升高或降低，并且又能保持其频率不变的静止电气设备。 （ × ）4、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。 （ √ ）5、螺旋式熔断器熔管内填充的石英沙是起灭弧作用的。 （ √ ）6、他励直流电动机降压或串电阻调速时，静差率越大，调速范围越大。 （ × ）7、一台电磁线圈额定电压为 220V 的交流接触器在交流 220V和直流 220V 的电源上均可使用。 （ × ）8、热继电器过载时双金属片弯曲是由于双金属片的机械强度不同。 （ × ）9、在电路图中，各电器元件触头所处的状态都是按电磁线圈通电或电器受外力作用时的状态画出的。 （ √ ）10、异步电机只有转子转速和磁场转速存在差异时，才能运行。 三、选择题（每小题1 分，共20 分） 1、变...
