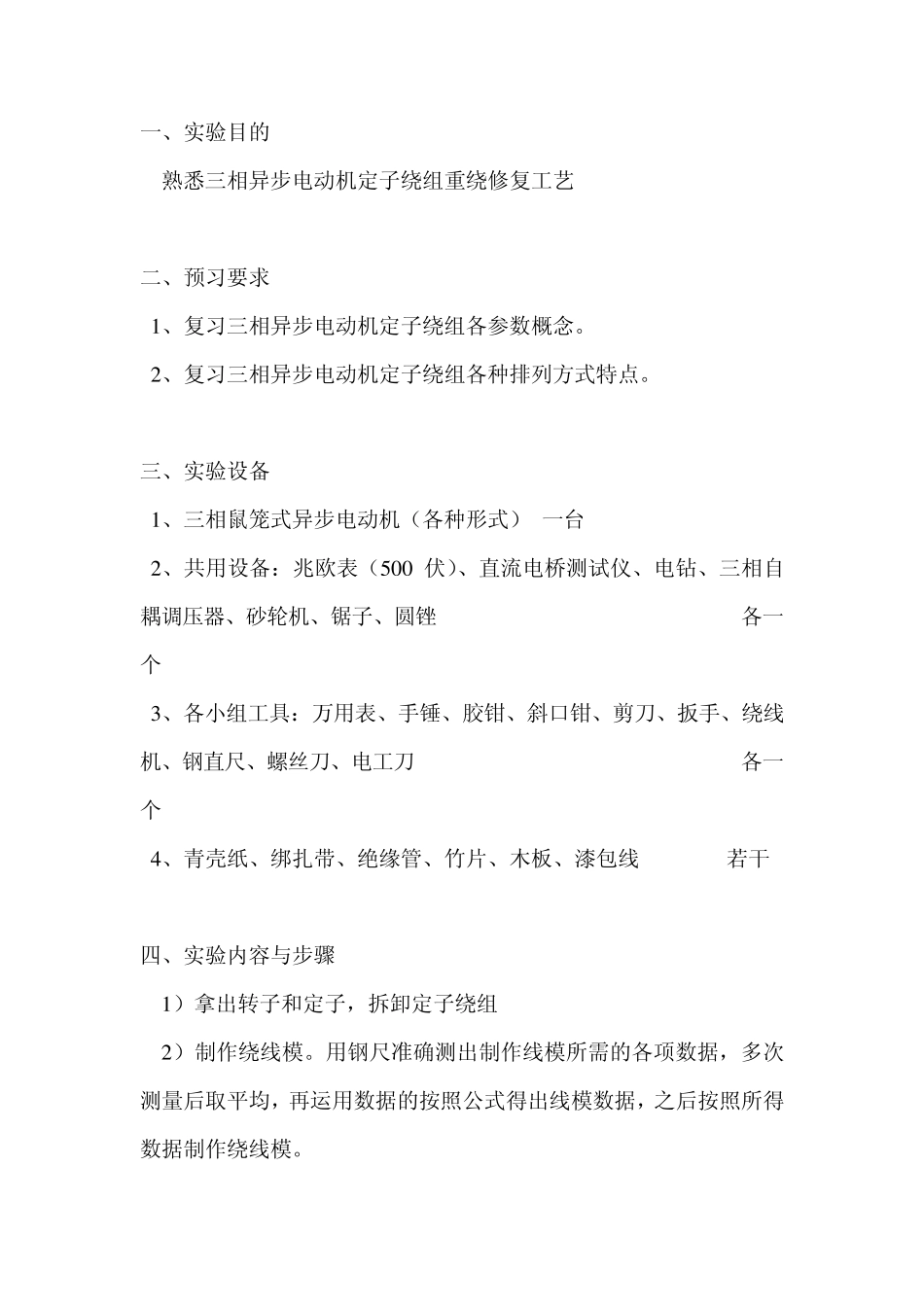

电机修理实训 班级： 姓名 时间：n 学号： 指导老师： 一、实验目的 熟悉三相异步电动机定子绕组重绕修复工艺 二、预习要求 1 、复习三相异步电动机定子绕组各参数概念
2 、复习三相异步电动机定子绕组各种排列方式特点
三、实验设备 1 、三相鼠笼式异步电动机（各种形式） 一台 2 、共用设备：兆欧表（5 0 0 伏）、直流电桥测试仪、电钻、三相自耦调压器、砂轮机、锯子、圆锉 各一个 3 、各小组工具：万用表、手锤、胶钳、斜口钳、剪刀、扳手、绕线机、钢直尺、螺丝刀、电工刀 各一个 4 、青壳纸、绑扎带、绝缘管、竹片、木板、漆包线 若干 四、实验内容与步骤 1 ）拿出转子和定子，拆卸定子绕组 2 ）制作绕线模
用钢尺准确测出制作线模所需的各项数据，多次测量后取平均，再运用数据的按照公式得出线模数据，之后按照所得数据制作绕线模

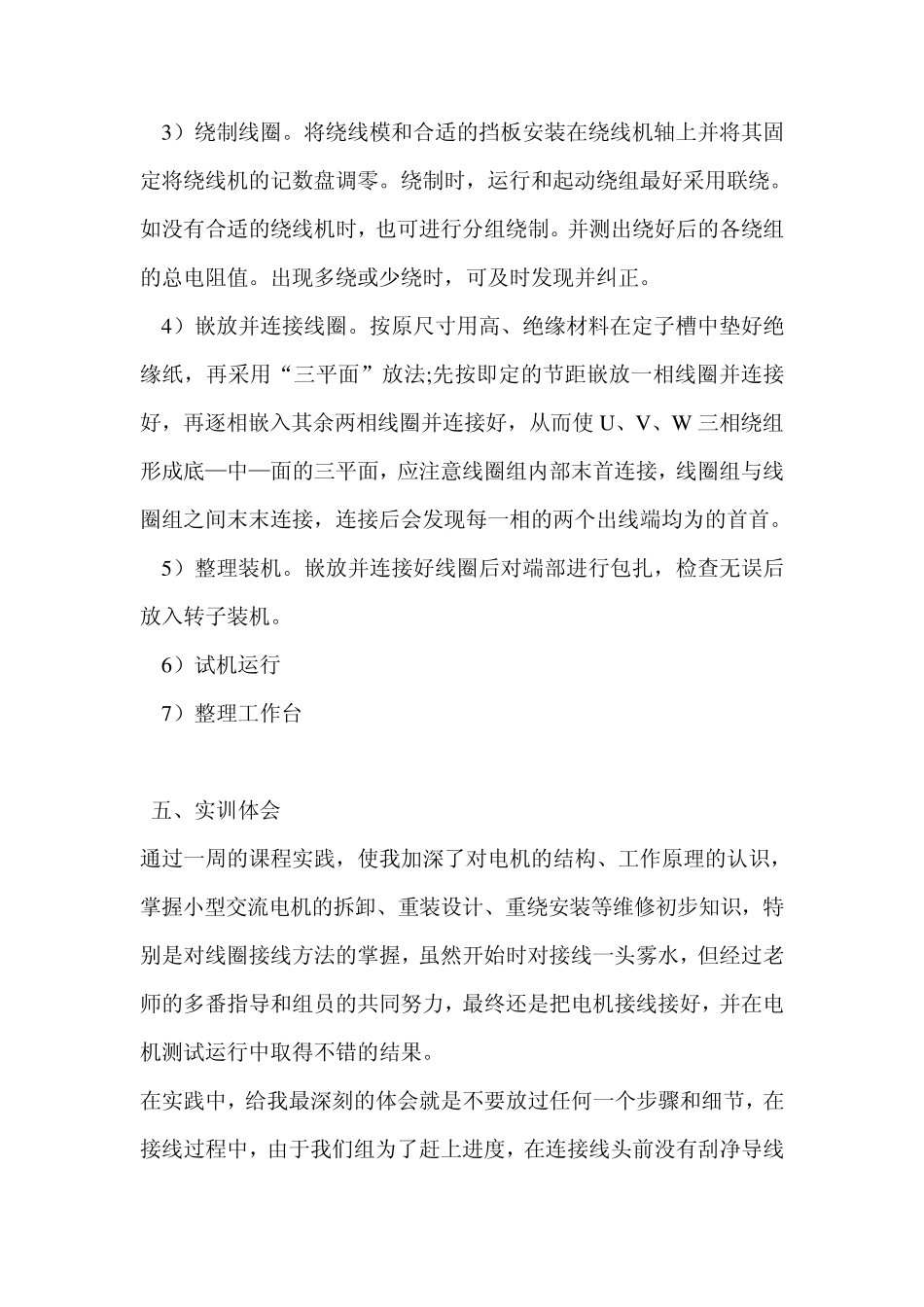

3）绕制线圈
将绕线模和合适的挡板安装在绕线机轴上并将其固定将绕线机的记数盘调零
绕制时，运行和起动绕组最好采用联绕
如没有合适的绕线机时，也可进行分组绕制
并测出绕好后的各绕组的总电阻值
出现多绕或少绕时，可及时发现并纠正
4）嵌放并连接线圈
按原尺寸用高、绝缘材料在定子槽中垫好绝缘纸，再采用“三平面”放法;先按即定的节距嵌放一相线圈并连接好，再逐相嵌入其余两相线圈并连接好，从而使U、V、W 三相绕组形成底—中—面的三平面，应注意线圈组内部末首连接，线圈组与线圈组之间末末连接，连接后会发现每一相的两个出线端均为的首首
5）整理装机
嵌放并连接好线圈后对端部进行包扎，检查无误后放入转子装机
6）试机运行 7）整理工作台 五、实训体会 通过一周的课程实践，使我加深了对电机的结构、工作原理的认识，掌握小型交流电机的拆卸、重装设计、重绕安装等维修初步知识，特别是对线圈接线方法的掌握，虽然开始时对接线一头雾水，但经过老师的多番指导和组员的共同努力，最
