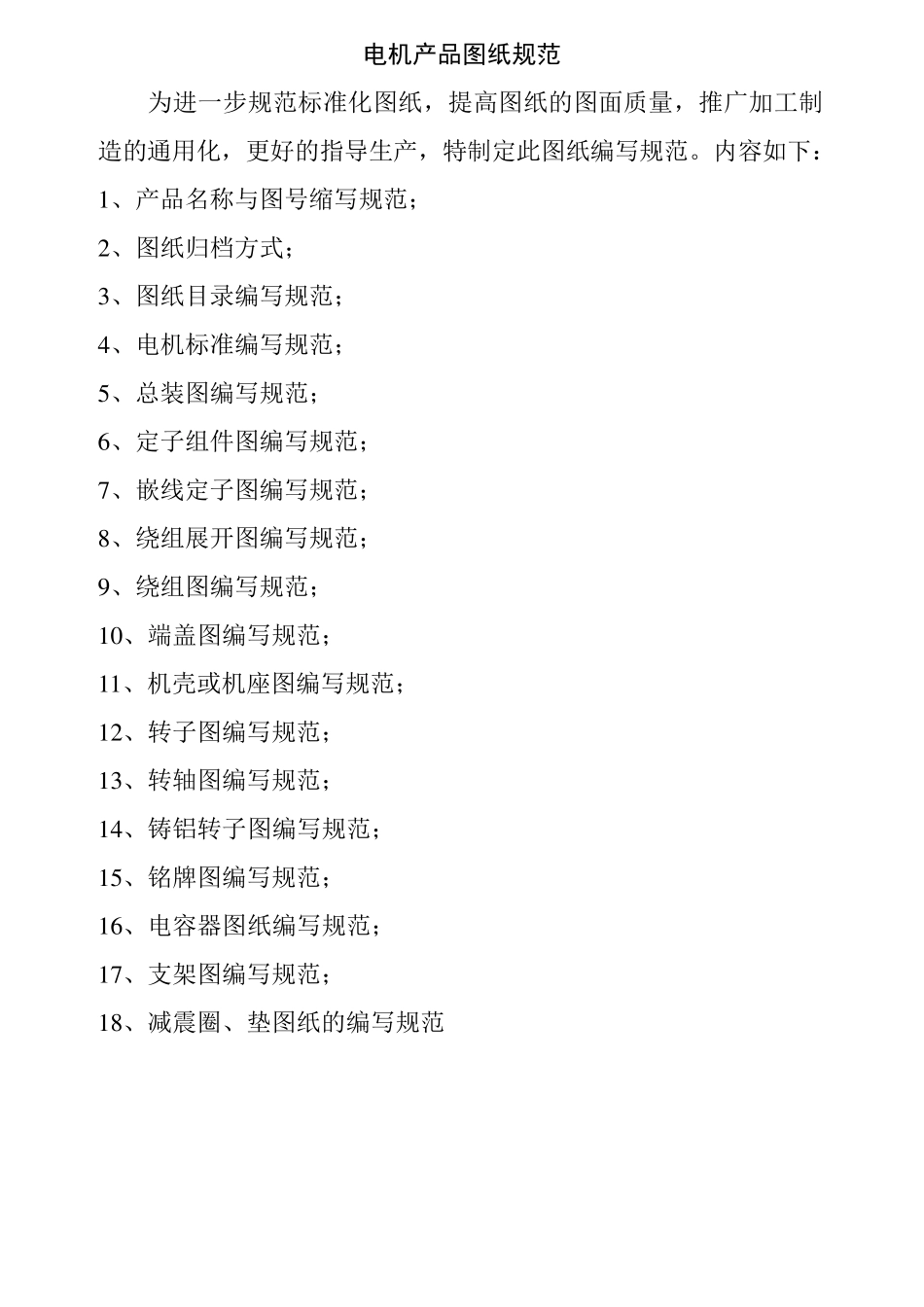

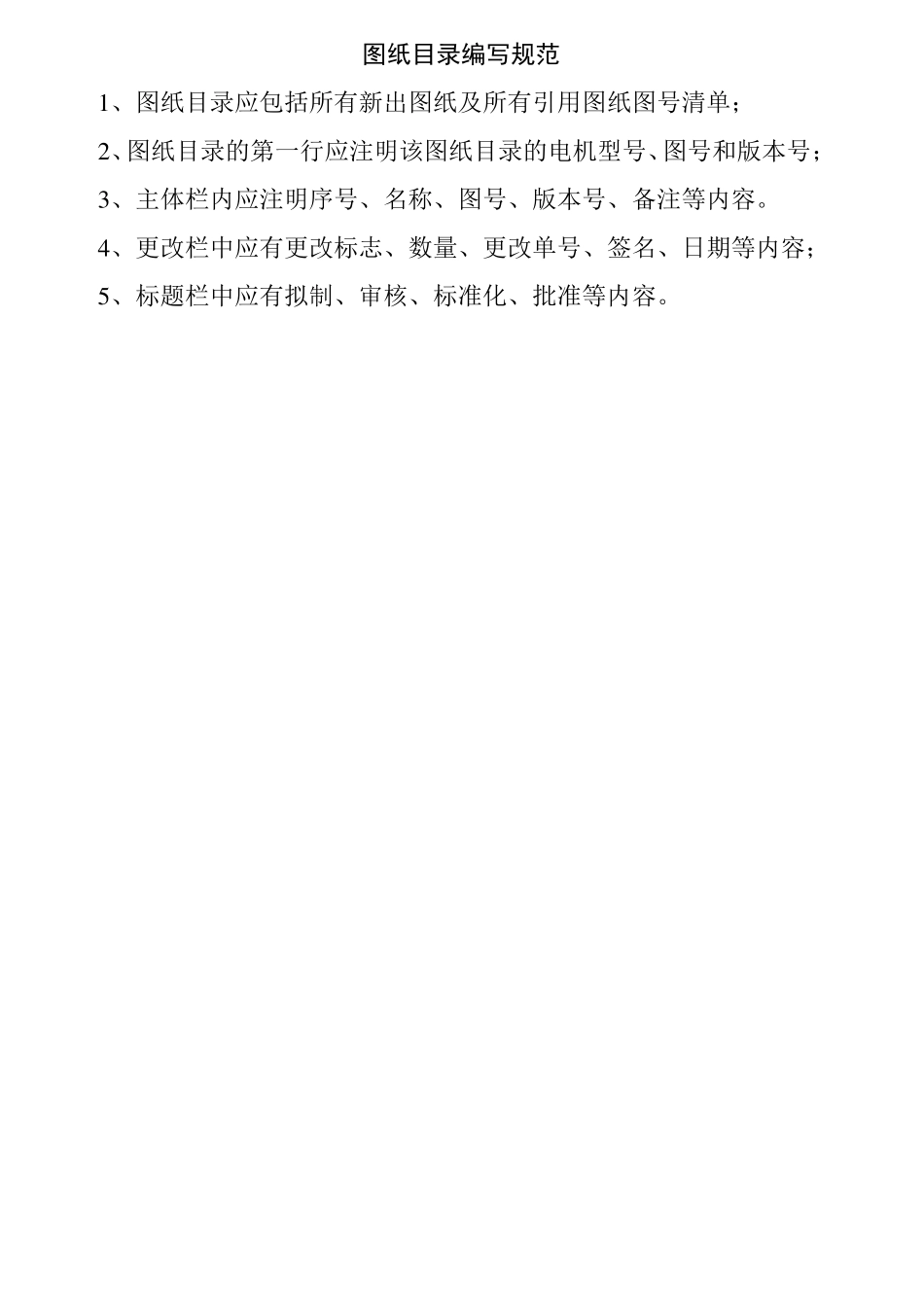

电机产品图纸规范 为进一步规范标准化图纸，提高图纸的图面质量，推广加工制造的通用化，更好的指导生产，特制定此图纸编写规范。内容如下： 1 、产品名称与图号缩写规范； 2 、图纸归档方式； 3 、图纸目录编写规范； 4 、电机标准编写规范； 5 、总装图编写规范； 6 、定子组件图编写规范； 7 、嵌线定子图编写规范； 8 、绕组展开图编写规范； 9 、绕组图编写规范； 1 0 、端盖图编写规范； 1 1 、机壳或机座图编写规范； 1 2 、转子图编写规范； 1 3 、转轴图编写规范； 1 4 、铸铝转子图编写规范； 1 5 、铭牌图编写规范； 1 6 、电容器图纸编写规范； 1 7 、支架图编写规范； 1 8 、减震圈、垫图纸的编写规范 图纸归档方式 1 .每套产品图纸专用图纸为图纸目录、铭牌、电机标准、材料消耗工艺定额明细表、总装图、定子组件图、嵌线定子图共 7 份。这 7 份图纸放在一个文件夹内，其它图纸全部分类管理存档。对于盘管电机，7 份专用图纸以客户为单位放在一个文件夹内。 2 .除图纸目录、铭牌、电机标准、材料消耗工艺定额明细表、总装图五张图纸可以在标题栏出现电机型号，其它图纸不得出现电机型号。 图纸目录编写规范 1 、图纸目录应包括所有新出图纸及所有引用图纸图号清单； 2 、图纸目录的第一行应注明该图纸目录的电机型号、图号和版本号； 3 、主体栏内应注明序号、名称、图号、版本号、备注等内容。 4 、更改栏中应有更改标志、数量、更改单号、签名、日期等内容；5 、标题栏中应有拟制、审核、标准化、批准等内容。 电机标准的编写规范 1、电机标准中应包括外观、电性能、常态绝缘电阻、电气强度、轴向窜动、振动速度、噪音、轴径向跳动、电机的测试温升、外形尺寸和转向等内容。 2、电机标准的第一栏应包括：电机型号、图号、版本号等内容；主体栏中包括序号、技术要求、备注等内容；更改栏中应包括更改标记、数量、更改单号、签名、日期等内容；标题栏中应包括拟制、审核、批准等内容。 3、外观：表面无划伤、脏污、锈斑；接插件牢固、无松脱；铭牌清晰正确、粘贴牢固。 4、电性能： 4.1 应注明电源电压、频率、电容值； 4.2 直流电阻的公差按±10%； 4.3 空载电流、功率的公差为±10%； 4.4 增加负载测试条件和时间，如测功机测试、实际负载测试、带风叶测试等。测试时间如马上测试，堵转10min 后测试，带风叶负载 10min 后测试等。 4.5 负载...
