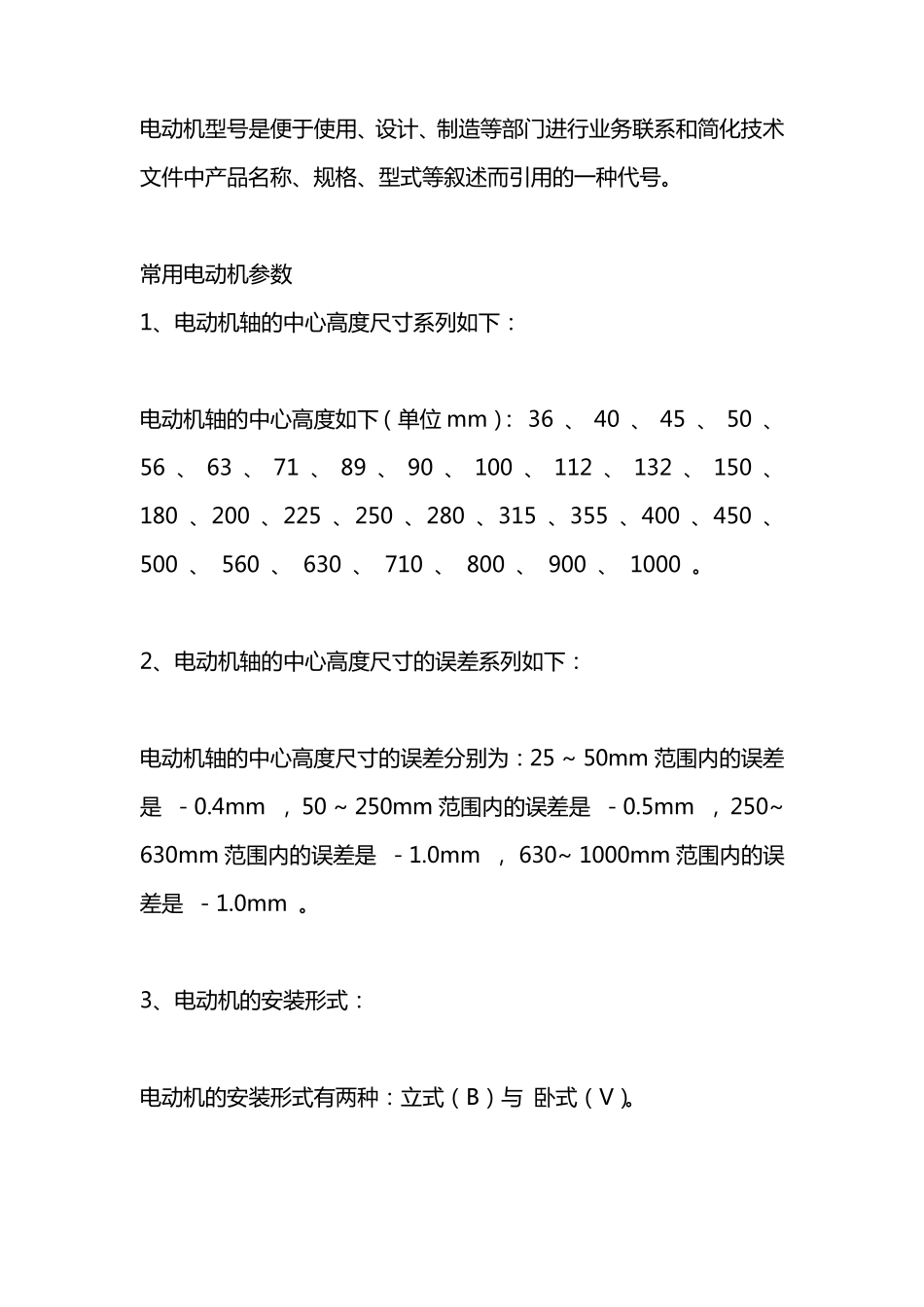

电 动 机 型 号 是 便 于 使 用 、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型 式等叙述而引用 的一种代号 。 常用 电 动 机 参数 1、电 动 机 轴的中心高度尺寸系列如下： 电 动 机 轴的中心高度如下（单位 mm）： 36 、 40 、 45 、 50 、 56 、 63 、 71 、 89 、 90 、 100 、 112 、 132 、 150 、 180 、 200 、 225 、 250 、 280 、 315 、 355 、 400 、 450 、 500 、 560 、 630 、 710 、 800 、 900 、 1000 。 2、电 动 机 轴的中心高度尺寸的误差系列如下： 电 动 机 轴的中心高度尺寸的误差分别为：25 ~ 50mm 范围内的误差是 －0.4mm ， 50 ~ 250mm 范围内的误差是 －0.5mm ， 250~ 630mm 范围内的误差是 －1.0mm ， 630~ 1000mm 范围内的误差是 －1.0mm 。 3、电 动 机 的安装形式： 电 动 机 的安装形式有两种：立式（B）与 卧式（V）。 4、电动机的结构形式： 电动机的常用结构形式有以下几种： 1：B3 型（端盖式轴承有两个，机座有地脚，端盖上无凸缘，地脚安装。） 2：B6 型、B7 型、B8 型 （端盖式轴承有两个，机座有地脚，分别安装在墙上或天花板上。） 5、电动机的防护等级： 电动机的防护等级分为防接触的防护等级和防水的防护等级。 IP23 ：表示防止大于 12mm 的固体进入，且防淋水的电动机。 IP44 ：表示防止大于 1mm 的固体进入，且防溅水水的电动机。 电动机型号及参数大全 6、交流电动机的类型分类： 按照电动机的转子绕组形式分为笼型和绕线型 。按照电动机的尺寸分为大型电动机、中型电动机、小型电动机 。 按照电动机的防护形式 分 为 开 启 式 、防 护 式 、封 闭 式 。 7、交 流 电 动 机 的 铁 芯 长 度 代 号 ： S — 代 表短机 座 M — 代 表中机 座 L — 代 表长 机 座 8、B3、B6、B7、B8、V6 三相异步电 动 机 的 安装尺寸和外形尺寸如下表： 电 动 机 型号 及参数大全 电 动 机 型号 组成及含义 由电 机 类型代 号 、电 机 特点代 号 、设计序号 和励磁方式 代 号 等四个小节顺序组成。 1、 类型代 号 是表征电 机 的 各种类型而采用的 汉语拼音字母。 比如： 异步电 动 机 Y 同步电 动 机 T 同步发电 机 TF 直流 电 动 ...
