电机学答案第6章VIP专享

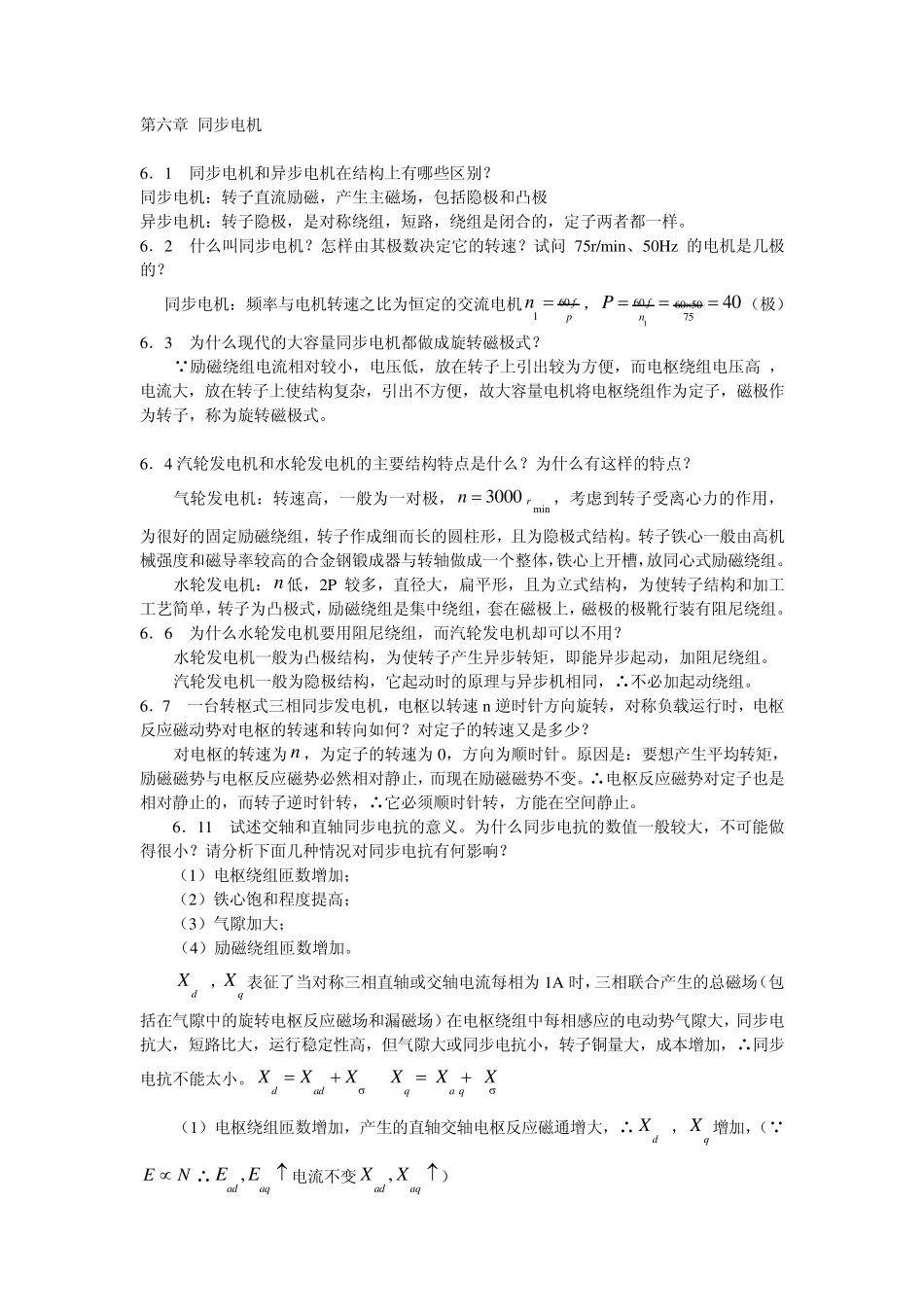

第六章 同步电机 6．1 同步电机和异步电机在结构上有哪些区别？ 同步电机：转子直流励磁，产生主磁场，包括隐极和凸极 异步电机：转子隐极，是对称绕组，短路，绕组是闭合的，定子两者都一样。 6．2 什么叫同步电机？怎样由其极数决定它的转速？试问 75r/min、50Hz 的电机是几极的？ 同步电机：频率与电机转速之比为恒定的交流电机601fpn ，16060 507540fnP（极） 6．3 为什么现代的大容量同步电机都做成旋转磁极式？ 励磁绕组电流相对较小，电压低，放在转子上引出较为方便，而电枢绕组电压高 ，电流大，放在转子上使结构复杂，引出不方便，故大容量电机将电枢绕组作为定子，磁极作为转子，称为旋转磁极式。 6．4 汽轮发电机和水轮发电机的主要结构特点是什么？为什么有这样的特点？ 气轮发电机：转速高，一般为一对极，min3000 rn ，考虑到转子受离心力的作用，为很好的固定励磁绕组，转子作成细而长的圆柱形，且为隐极式结构。转子铁心一般由高机械强度和磁导率较高的合金钢锻成器与转轴做成一个整体，铁心上开槽，放同心式励磁绕组。 水轮发电机：n 低，2P 较多，直径大，扁平形，且为立式结构，为使转子结构和加工工艺简单，转子为凸极式，励磁绕组是集中绕组，套在磁极上，磁极的极靴行装有阻尼绕组。 6．6 为什么水轮发电机要用阻尼绕组，而汽轮发电机却可以不用？ 水轮发电机一般为凸极结构，为使转子产生异步转矩，即能异步起动，加阻尼绕组。 汽轮发电机一般为隐极结构，它起动时的原理与异步机相同，∴不必加起动绕组。 6．7 一台转枢式三相同步发电机，电枢以转速 n 逆时针方向旋转，对称负载运行时，电枢反应磁动势对电枢的转速和转向如何？对定子的转速又是多少？ 对电枢的转速为n ，为定子的转速为 0，方向为顺时针。原因是：要想产生平均转矩，励磁磁势与电枢反应磁势必然相对静止，而现在励磁磁势不变。∴电枢反应磁势对定子也是相对静止的，而转子逆时针转，∴它必须顺时针转，方能在空间静止。 6．11 试述交轴和直轴同步电抗的意义。为什么同步电抗的数值一般较大，不可能做得很小？请分析下面几种情况对同步电抗有何影响？ （1）电枢绕组匝数增加； （2）铁心饱和程度提高； （3）气隙加大； （4）励磁绕组匝数增加。 dX ，qX 表征了当对称三相直轴或交轴电流每相为 1A 时，三相联合产生的总磁场（包括在气隙中的旋转电枢反应磁场和漏磁场）在电枢绕组中每相感应...
