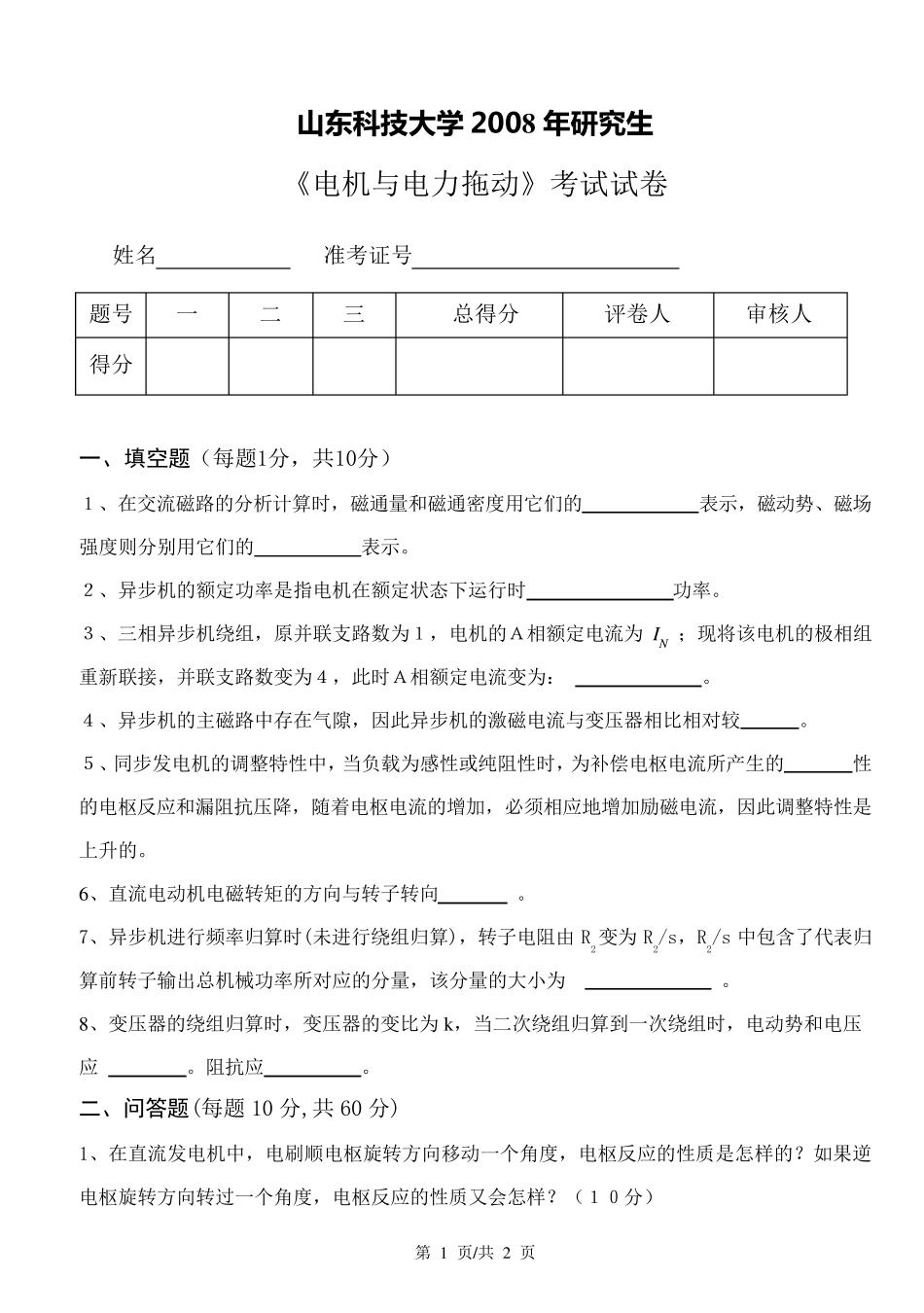

第 1 页/共 2 页 山 东科技大学 2008 年研究生 《电机与电力拖动》考试试卷 姓名 准考证号 题号 一 二 三 总得分 评卷人 审核人 得分 一、填空题（每题1分，共10分） １、在交流磁路的分析计算时，磁通量和磁通密度用它们的 表示，磁动势、磁场强度则分别用它们的 表示。 ２、异步机的额定功率是指电机在额定状态下运行时 功率。 ３、三相异步机绕组，原并联支路数为１，电机的Ａ相额定电流为 IN ；现将该电机的极相组重新联接，并联支路数变为４，此时Ａ相额定电流变为： 。 ４、异步机的主磁路中存在气隙，因此异步机的激磁电流与变压器相比相对较 。 ５、同步发电机的调整特性中，当负载为感性或纯阻性时，为补偿电枢电流所产生的 性的电枢反应和漏阻抗压降，随着电枢电流的增加，必须相应地增加励磁电流，因此调整特性是上升的。 6 、直流电动机电磁转矩的方向与转子转向 。 7、异步机进行频率归算时(未进行绕组归算)，转子电阻由R2变为 R2/s，R2/s 中包含了代 表归算前 转子输 出 总机械 功率所对应的分量，该分量的大 小 为 。 8 、变压器的绕组归算时，变压器的变比为 k ，当二次 绕组归算到 一次 绕组时，电动势和电压应 。阻抗应 。 二、问答题(每题10 分,共60 分) 1、在直流发电机中，电刷 顺 电枢旋 转方向移 动一个 角 度，电枢反应的性质 是怎 样 的？ 如 果 逆电枢旋 转方向转过 一个 角 度，电枢反应的性质 又 会 怎 样 ？ （１０ 分） 第 2 页/共 2 页 ２、下图为某三相异步电动机定子Ａ相绕组的四个线圈，请将四个线圈连接成一个并联支路数为1 的绕组。如果将四个线圈顺序串联行不行？为什么？(１０分) 101112282930192021123A1X1A2X2 ３、异步机工作于电动机状态时的转速与同步速、转子磁场与电枢磁场、电磁转矩与转向是怎样的关系?结合异步机工作于电动机运行状态时的工作原理分析：异步电动机空载运行时定子磁动势F1 与激磁磁动势Fm 的关系。（１０分） ４、试说明隐极同步发电机带上容性负载时,可能出现的电枢反应（１０分） ５、绘出感应电机转子电阻变化时的Te-s 曲线，结合曲线分析转子电阻变化对感应电机的最大转矩和起动转矩的影响。(10 分) ６、同步发电机无功功率的调节，绘出激磁磁动势与电流的相量图，并分析电机在“正常励磁”“过励”“欠励”三种状态下的输出功率性质；在过励与欠励两种情况下发电机的激磁...
