华 北 电 力 大 学 电 机 学 实 验 报 告 实验名称 三相变压器的 联结组 系别 班级 姓名 学号 同组人姓名 实验台号 日期 教师 成绩 - 1 - 一、实验目的 1、掌握用实验方法测定三相变压器的极性
2、掌握用实验方法判别变压器的联接组
二、预习要点 1、联接组的定义
为什么要研究联接组
国家规定的标准联接组有哪几种
2、如何把Yy0 联接组改成Yy6 联接组;以及如何把Yd11 改为Yd5 联接组(每种Yd 联结组别都有两种不同的绕组连接方式)
三、实验项目 1、测定极性 2、连接并判定以下联接组 1) Yy0 2) Yy6 3) Yd11 4) Yd5 四、实验方法 1、实验设备 序号 型号 名 称 数 量 1 D38-1 交流电压表 1件 2 DJ12 三相心式变压器 1件 2、测定极性 1) 测定相间极性 被测变压器选用三相心式变压器 DJ12,用其中高压和低压两组绕组,额定容量 PN=152/152W,UN=220/55V,IN=0
6A,Yy接法
测得阻值大的为高压绕组,用 A、B、C、X、Y、Z标记
低压绕组标记用 a、b、c、x、y、z
a) 按图1接线
A、X接电源的 U、V两端子,Y、Z短接
b) 接通交流电源,在绕组A、X 间施加约50%的额定相电压
c) 用电压表测出电压UBY、UCZ、UBC,若UBC=│UBY-UCZ│,则首末端标记正确;若UBC=│UBY+UCZ│,则标记不对
须将 B、C 两相任一相绕组的首末端标记对调
d) 用同样方法,将 B、C 两相中的任一相施加电压,另外两相末端相联,定出每相首、末端正确的标记

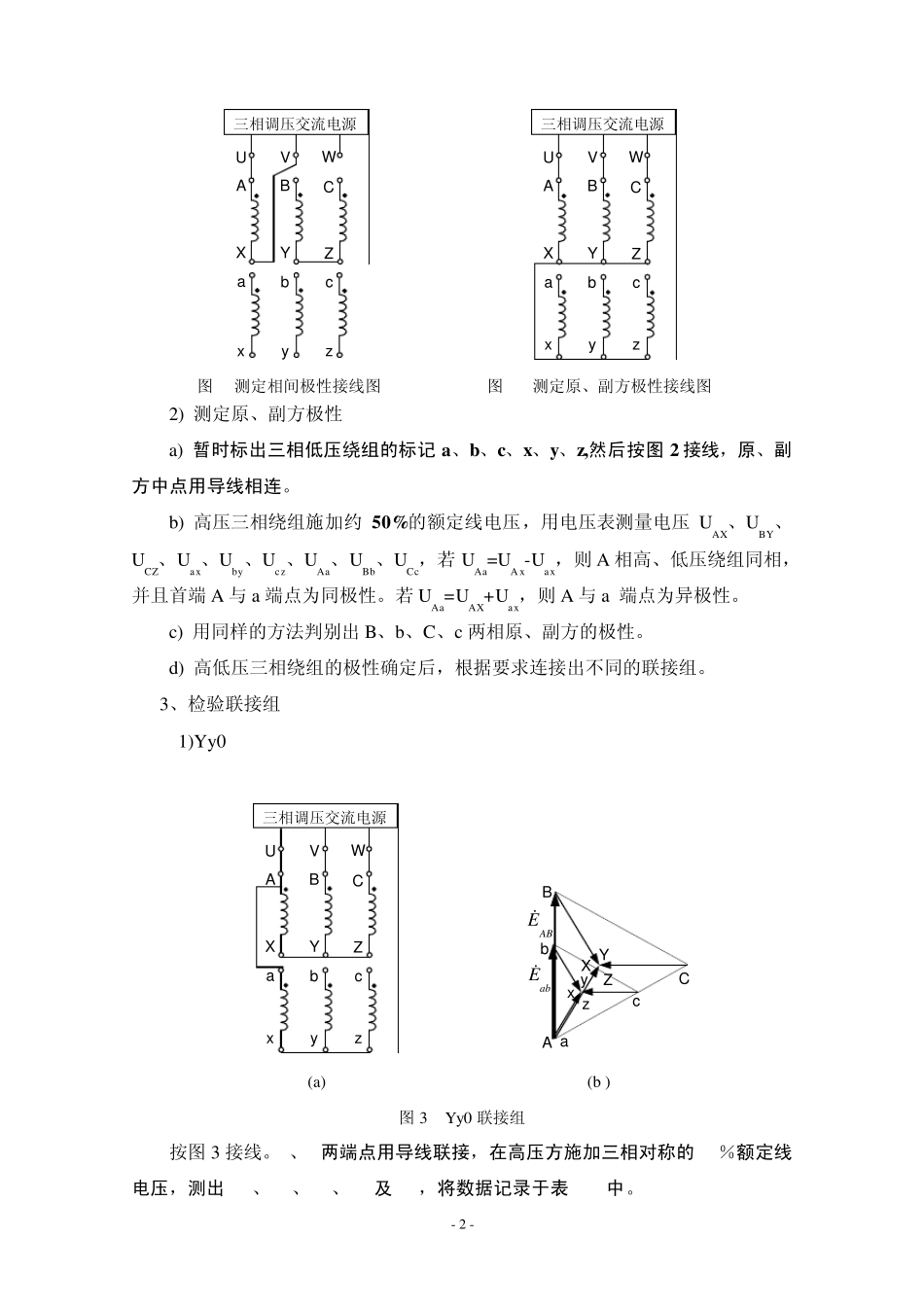

- 2 - cabxyzU三相调压交流电源VWAXYBCZ cabxyzU三相调压交流电源VWAXYBCZ 图1 测定相间极性接线图 图2 测定原、副方极性接线图 2) 测定原、副方极性
