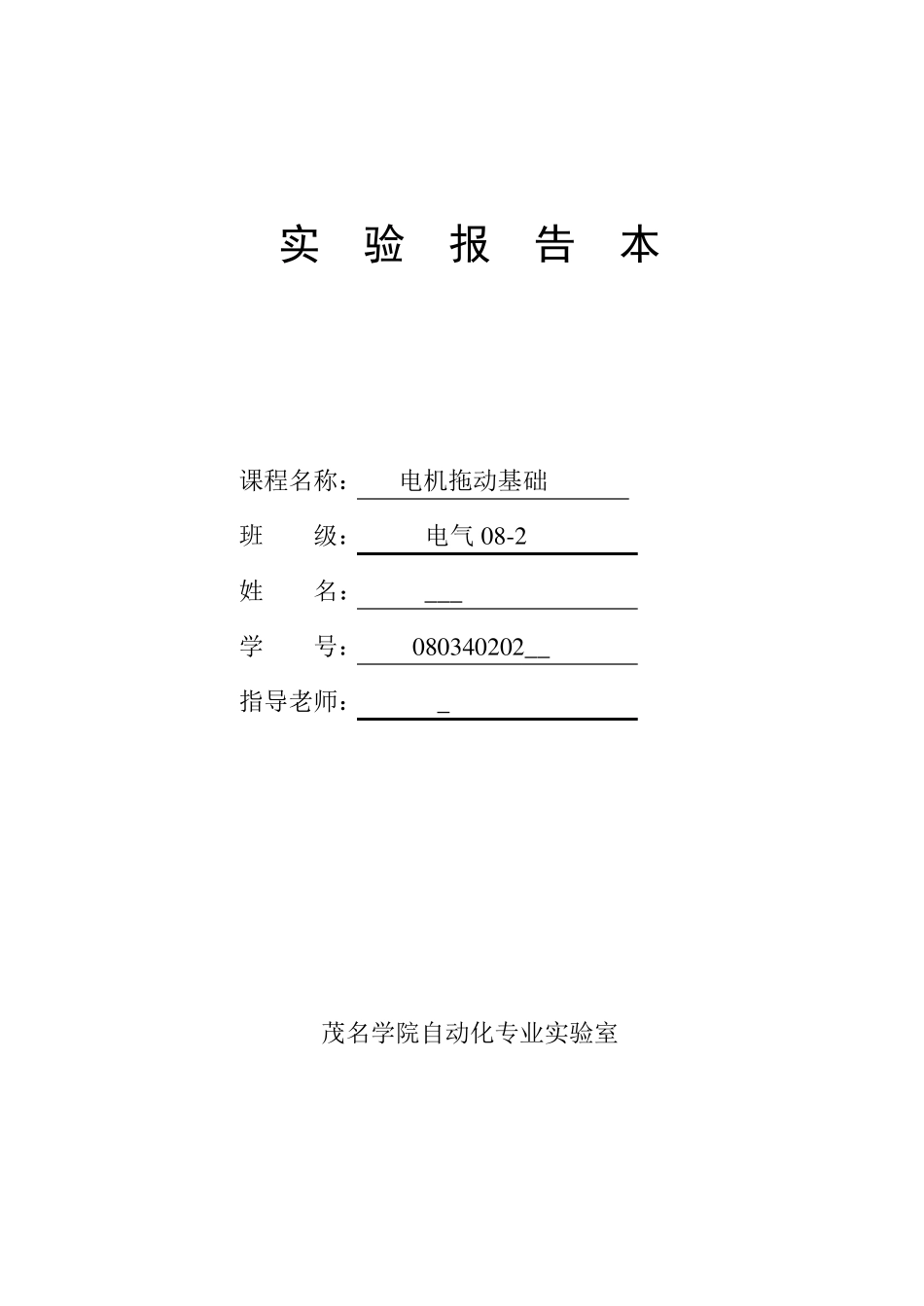

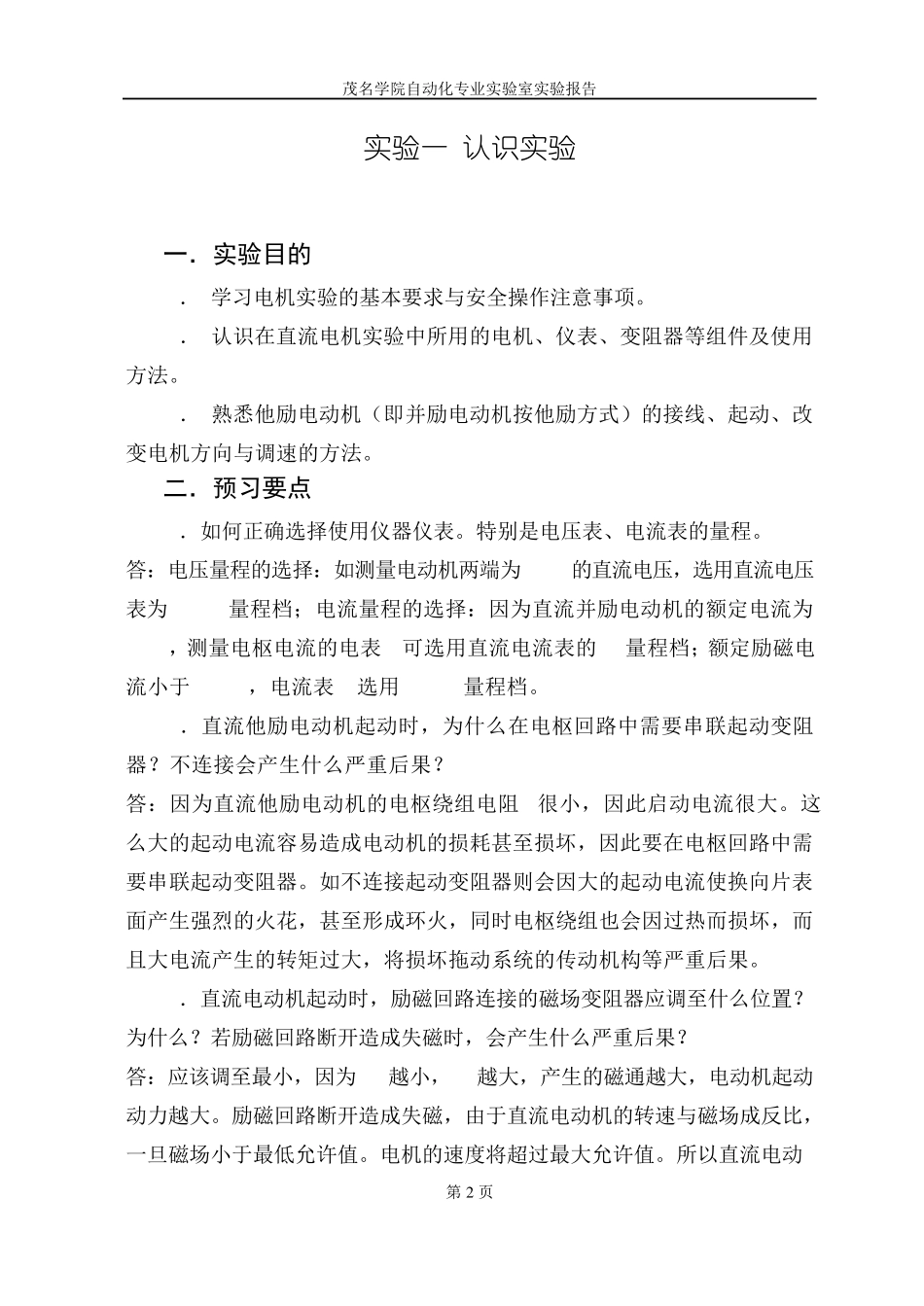

实 验 报 告 本 课程名称： 电机拖动基础 班 级： 电气0 8 -2 姓 名： _ _ _ 学 号： 0 8 0 3 4 0 2 0 2 _ _ 指导老师： _ 茂名学院自动化专业实验室 茂名学院自动化专业实验室实验报告 第1 页 目 录 实验一 认识实验 ……2 页；成绩： 实验二 直流并励电动机 ……6 页；成绩： 实验三 三相变压器 ……14 页；成绩： 实验四 三相鼠笼异步电动机的工作特性 ……24 页；成绩： 课程实验成绩： 茂名学院自动化专业实验室实验报告 第2 页 实验一 认识实验 一．实验目的 1． 学习电机实验的基本要求与安全操作注意事项。 2． 认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。 3． 熟悉他励电动机（即并励电动机按他励方式）的接线、起动、改变电机方向与调速的方法。 二．预习要点 1．如何正确选择使用仪器仪表。特别是电压表、电流表的量程。 答：电压量程的选择：如测量电动机两端为 220V的直流电压，选用直流电压表为 300V量程档；电流量程的选择：因为直流并励电动机的额定电流为1.2A，测量电枢电流的电表A3可选用直流电流表的2A量程档；额定励磁电流小于 0.16A，电流表 A1选用200mA量程档。 2．直流他励电动机起动时，为什么在电枢回路中需要串联起动变阻器？不连接会产生什么严重后果？ 答：因为直流他励电动机的电枢绕组电阻Ra很小，因此启动电流很大。这么大的起动电流容易造成电动机的损耗甚至损坏，因此要在电枢回路中需要串联起动变阻器。如不连接起动变阻器则会因大的起动电流使换向片表面产生强烈的火花，甚至形成环火，同时电枢绕组也会因过热而损坏，而且大电流产生的转矩过大，将损坏拖动系统的传动机构等严重后果。 3．直流电动机起动时，励磁回路连接的磁场变阻器应调至什么位置？为什么？若励磁回路断开造成失磁时，会产生什么严重后果？ 答：应该调至最小，因为 Rf越小，If越大，产生的磁通越大，电动机起动动力越大。励磁回路断开造成失磁，由于直流电动机的转速与磁场成反比，一旦磁场小于最低允许值。电机的速度将超过最大允许值。所以直流电动茂名学院自动化专业实验室实验报告 第3 页 机磁场回路的接线要可靠，并且有检测励磁电流大小的弱磁保护。 运转中的并励电动机，励磁绕组断开，电机超速，非常危险，严重时整流子和绕组都会散开。就是所说的飞车事故。 4．直流电动机调速及改变转向的方法。 答：调节他励电动机的...
