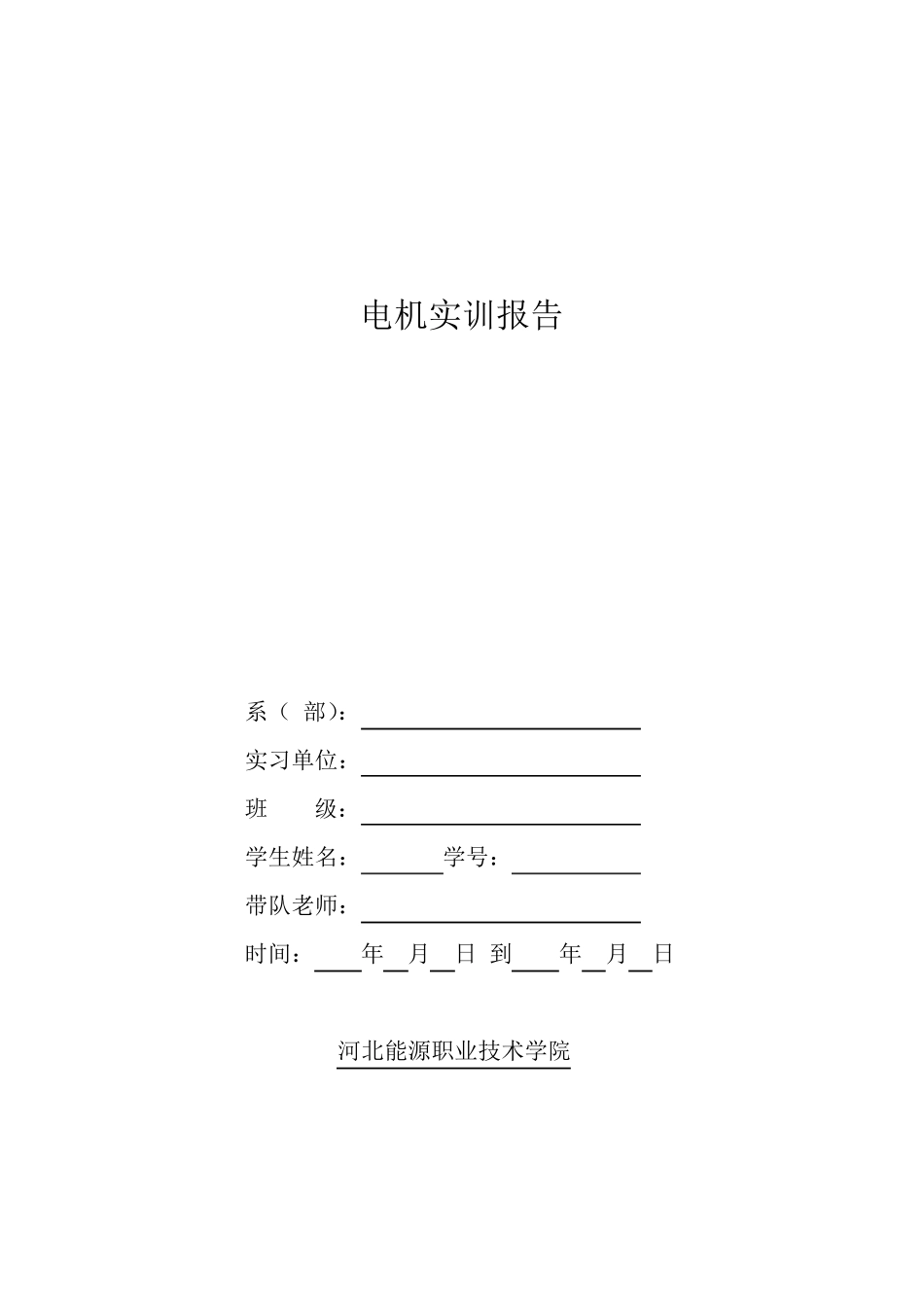

电机实训报告 系（ 部）： 实习单位： 班 级： 学生姓名： 学号： 带队老师： 时间： 年 月 日 到 年 月 日 河北能源职业技术学院 实习概况： 三相鼠笼异步电动机又称感应电动机，它与其他类型电动机相比较，具有 结构简单、运行可靠、价格便宜、坚固耐用、维修方便等一系列点，因此，在工 农业生产中应用最为广泛。在实际应用中，必须要了解三相异步电动机的分类和 选型，同时为了保证电动机安全可靠地运行，电动机必须定期进行维护与修理， 还需要掌握电动机异常状态的判断、故障原因鉴别和故障维修的技能。 一、实习时间： 年 月 日 到 年 月 日 二、实习单位：机电工程系 级电气自动化 班全体同学 三、实习地点： 四、指导老师： 五、实习目的： 通过此次实习，可以熟悉电机结构以及制造、安装的要求和性能、质量检测 等，学会电动机拆卸与安装的工艺技术，电机的绝缘测试与摇表的使用知识，并 绘出电机定子绕组展开图，加强动手能力，培养实践技能，增强个人的团队合作 能力，为以后的工作打下坚实的基础。 六、实习内容： 首先，在拆卸电机前要用万用表对电机绕组进行检察，检查相与相之间是否 有短路以及铜线与电机壳之间是否绝缘，后用摇表测试电机的对地绝缘以及相间 绝缘电阻是否达到要求，最后连接电源试转。确认电机的完好和通电后能正常工 作后，方可拆卸电机。装配好电机后要用兆欧表(摇表)对电机做电气检查与实验。 以确保装配后的电机能够正常工作。 1 、拆卸前的准备 (1)备齐常用电工工具及拉码等拆卸工具。 (2)查阅并记录被拆电机的型号、外型和主要技术参数。 (3)在端盖、轴、螺钉、接线桩等零件上做好标记。 2 、拆卸与装配流程 （1）拆卸流程：（ 拆外部连线）→（拆带轮或联轴器）→（拆带轮或联轴器） （前轴承外盖）→（前端盖）→（风罩）→（风扇）→（后轴承外盖）→（后端 盖）→（抽出转子）→（前轴承）→（前轴承内盖）→（后轴承）→（后轴承内 盖）。 （2）装配流程：（后轴承内盖）→（后轴承）→（前轴承内盖）→（前轴承）→ （抽出转子）→（后端盖）→（后轴承外盖）→（风扇）→（风罩）→（前端盖） →（前轴承外盖）→（带轮或联轴器）→（带轮或联轴器）→ （接外部连线）。 3、拆卸异步电动机 （1）拆卸电动机之前，必须先确认断电后拆除电动机与外部电路连接线，并做好相位标记。 （2）皮带轮或联轴器的拆卸 拆卸前，先在皮带轮...
