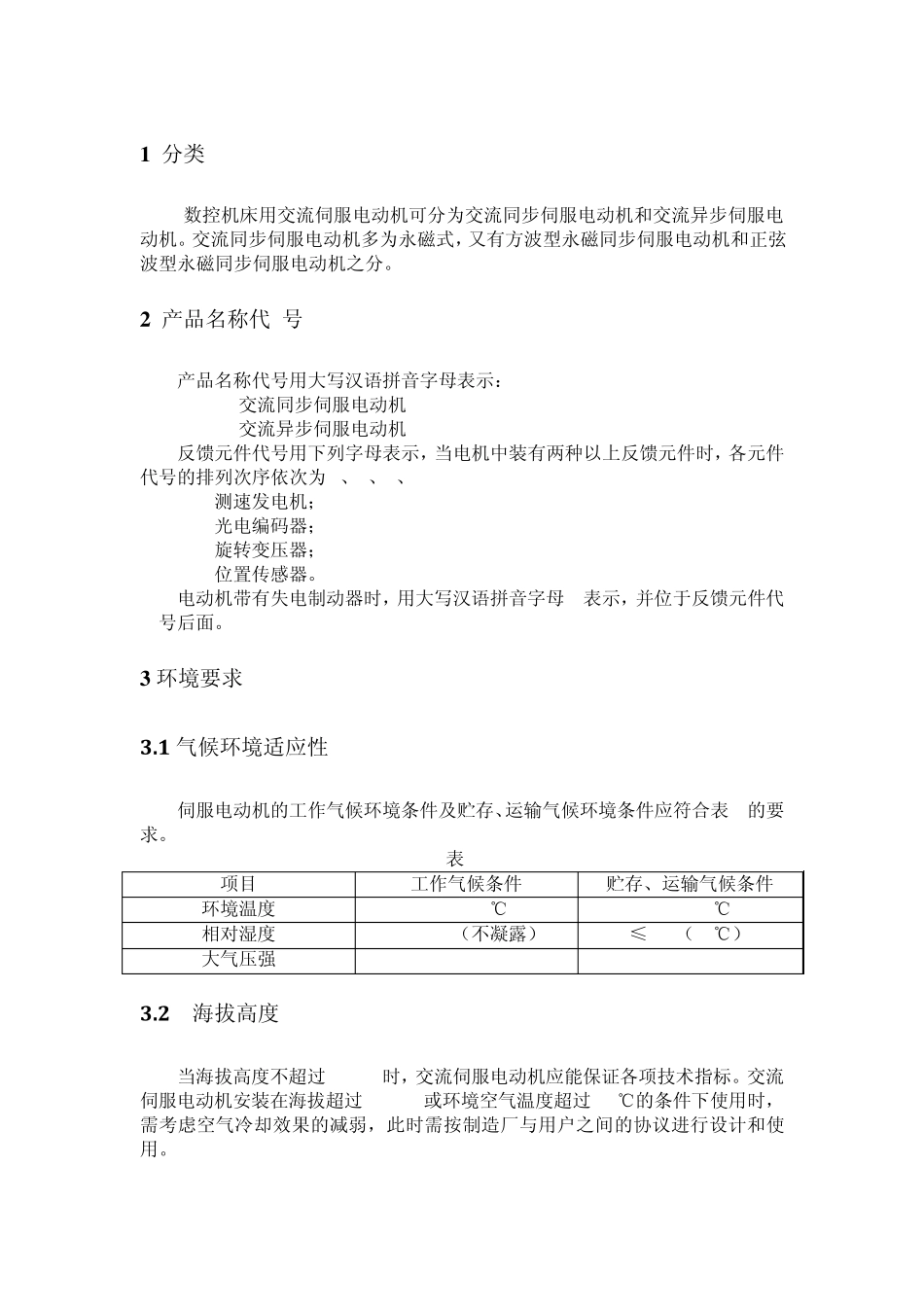

1 分类 数控机床用交流伺服电动机可分为交流同步伺服电动机和交流异步伺服电动机。交流同步伺服电动机多为永磁式，又有方波型永磁同步伺服电动机和正弦波型永磁同步伺服电动机之分。 2 产品名称代 号 产品名称代号用大写汉语拼音字母表示： SJT---交流同步伺服电动机 SJY---交流异步伺服电动机 反馈元件代号用下列字母表示，当电机中装有两种以上反馈元件时，各元件代号的排列次序依次为C、M、X、W: C---测速发电机； M---光电编码器； X---旋转变压器； W---位置传感器。 电动机带有失电制动器时，用大写汉语拼音字母B表示，并位于反馈元件代号后面。 3 环境要求 3.1 气候环境适应性 伺服电动机的工作气候环境条件及贮存、运输气候环境条件应符合表2的要求。 表2 项目 工作气候条件 贮存、运输气候条件 环境温度 -10~+40℃ -40~+55℃ 相对湿度 30%~95%（不凝露） ≤95%（40℃） 大气压强 86~106kPa 86~106kPa 3.2 海拔高度 当海拔高度不超过 1000m时，交流伺服电动机应能保证各项技术指标。交流伺服电动机安装在海拔超过 1000m或环境空气温度超过 40℃的条件下使用时，需考虑空气冷却效果的减弱，此时需按制造厂与用户之间的协议进行设计和使用。 4 机械要求 4.1振动﹑冲击 交流伺服电动机应能承受规定的振动﹑冲击试验。试验后进行外观检查，不允许有零部件的损坏﹑变形和紧固件松动等现象。通电后电动机应能正常工作。 电动机应能承受表11 规定的扫频振动试验。按GB/T 7345— 1994 中 5.24 规定的方法进行振动试验，试验后应符合 5.1.3 的规定。 表 11 机座号 振动频率Hz 双振幅mm 扫频次数 每一轴线振动时间min 三个相互垂直轴线方向振动总时间min ≤130 10~55 1.5 10 45 135 >130 10 1.5 10 水平45 45（ 只做水平方向） 电动机应能承受表12 规定的冲击试验条件。按GB/T 7345— 1994 中 5.25 规定的方法进行冲击试验，试验后应符合 5.1.3 的规定。 表 12 机座号 加速度峰值m/s2 脉冲持续时间ms 脉冲波形 每一轴线方向冲击次数 三个相互垂直轴线的六个方向冲击总次数 ≤130 300 18 半正弦 3 18 >130 300 18 半正弦 3 6（只做水平方向） 4.2 轴向间隙 交流伺服电动机的轴向间隙应符合表3的规定。 表 3 单位为毫米 机座号 ＜100 100～165 > 165 轴向间隙 ≤0.2 ≤0.3 ≤0.4 4.3 轴伸径向圆跳动 交流伺服电动机轴伸外圆...
