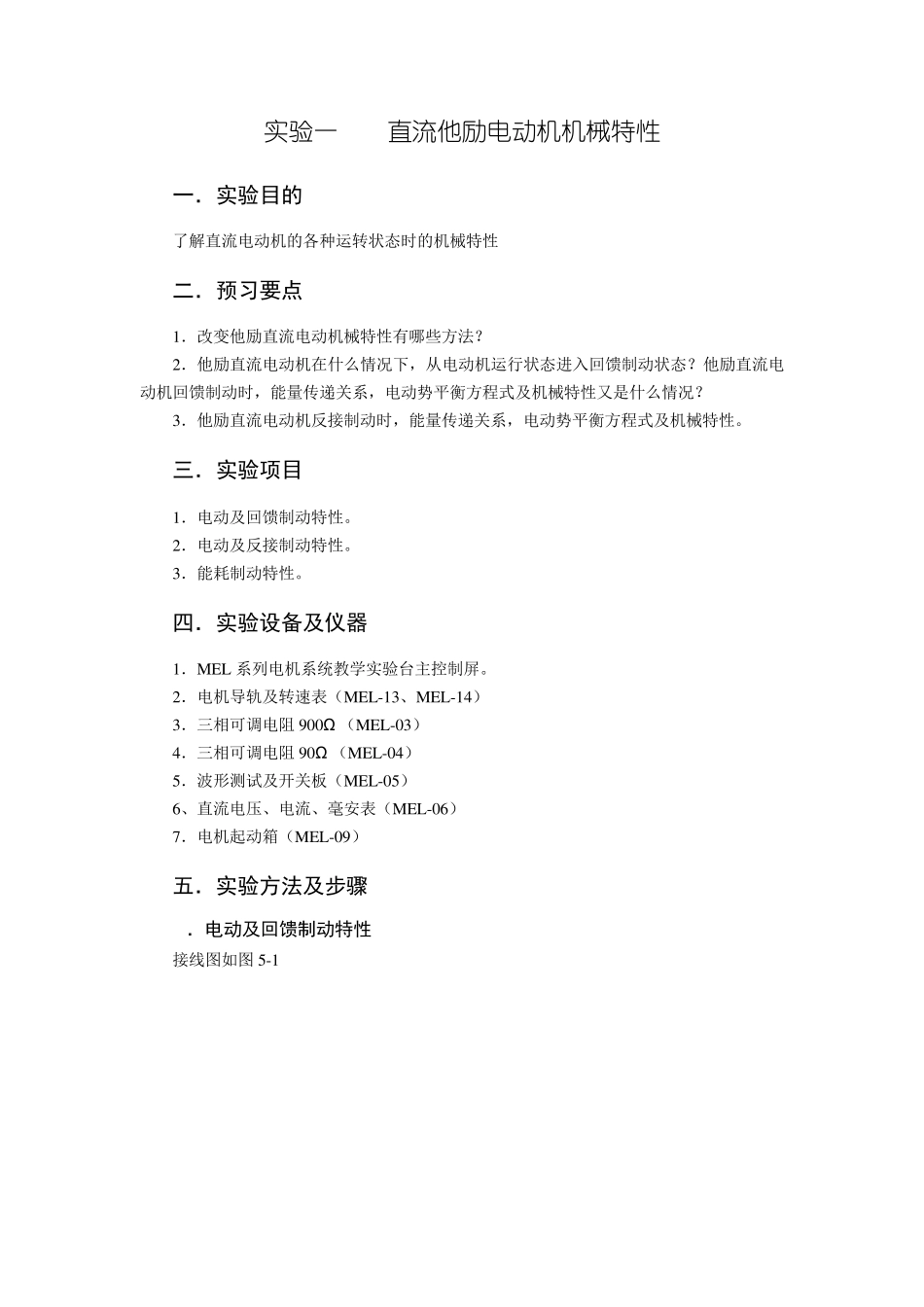

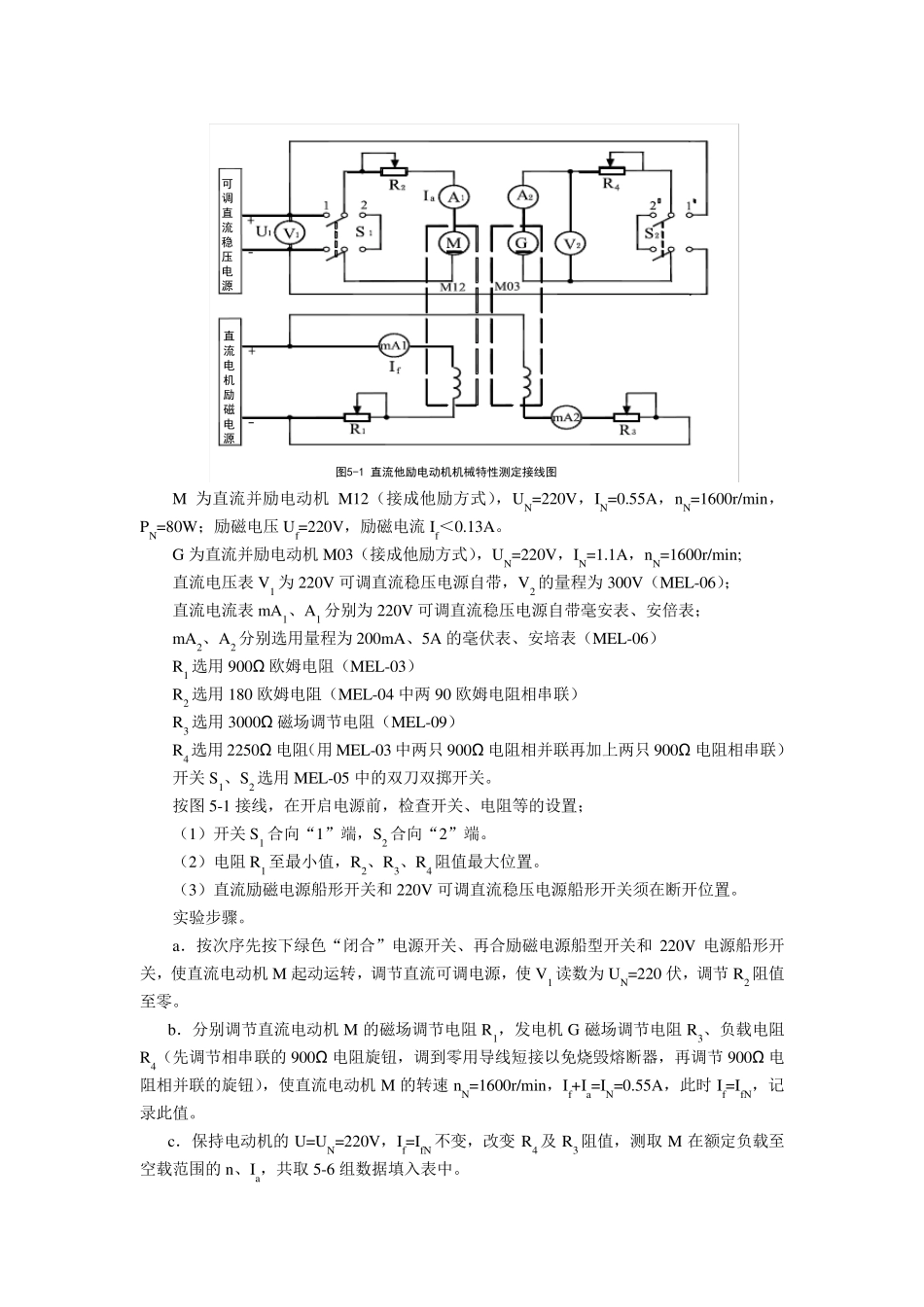

电机学实验报告 实验一 直流他励电动机机械特性 一．实验目的 了解直流电动机的各种运转状态时的机械特性 二．预习要点 1．改变他励直流电动机械特性有哪些方法？ 2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？ 3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。 三．实验项目 1．电动及回馈制动特性。 2．电动及反接制动特性。 3．能耗制动特性。 四．实验设备及仪器 1．M EL 系列电机系统教学实验台主控制屏。 2．电机导轨及转速表（M EL-13、M EL-14） 3．三相可调电阻 900Ω （M EL-03） 4．三相可调电阻 90Ω （M EL-04） 5．波形测试及开关板（M EL-05） 6、直流电压、电流、毫安表（M EL-06） 7．电机起动箱（M EL-09） 五．实验方法及步骤 1．电动及回馈制动特性 接线图如图 5-1 M 为直流并励电动机M12（接成他励方式），UN=220V，IN=0.55A，nN=1600r/min，PN=80W；励磁电压Uf=220V，励磁电流If＜0.13A。 G 为直流并励电动机M03（接成他励方式），UN=220V，IN=1.1A，nN=1600r/min; 直流电压表V1 为220V 可调直流稳压电源自带，V2 的量程为300V（MEL-06）； 直流电流表mA1、A1 分别为220V 可调直流稳压电源自带毫安表、安倍表； mA2、A2 分别选用量程为200mA、5A 的毫伏表、安培表（MEL-06） R1 选用900Ω 欧姆电阻（MEL-03） R2 选用180 欧姆电阻（MEL-04 中两90 欧姆电阻相串联） R3 选用3000Ω 磁场调节电阻（MEL-09） R4选用2250Ω 电阻（用MEL-03 中两只900Ω 电阻相并联再加上两只900Ω 电阻相串联） 开关S1、S2 选用MEL-05 中的双刀双掷开关。 按图5-1 接线，在开启电源前，检查开关、电阻等的设置； （1）开关S1 合向“1”端，S2 合向“2”端。 （2）电阻R1 至最小值，R2、R3、R4 阻值最大位置。 （3）直流励磁电源船形开关和 220V 可调直流稳压电源船形开关须在断开位置。 实验步骤。 a．按次序先按下绿色“闭合”电源开关、再合励磁电源船型开关和 220V 电源船形开关，使直流电动机M 起动运转，调节直流可调电源，使 V1 读数为UN=220 伏，调节R2 阻值至零。 b．分别调节直流电动机M 的磁场调节电阻R1，发电机G 磁场调节电阻R3、负载电阻R4（先调节相串联的900Ω 电阻旋钮，调到零用导线短接以...
