电杆维修措施

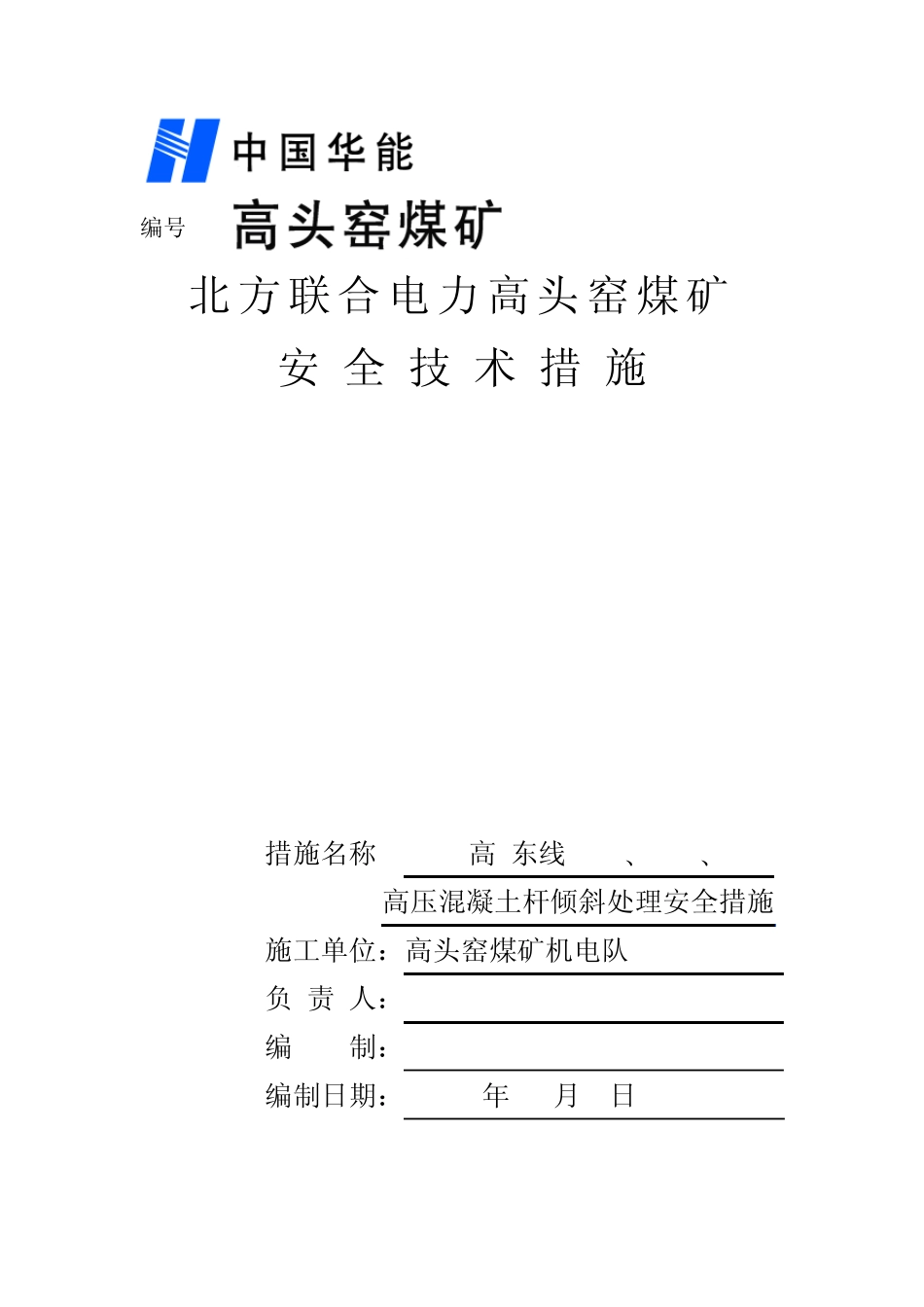

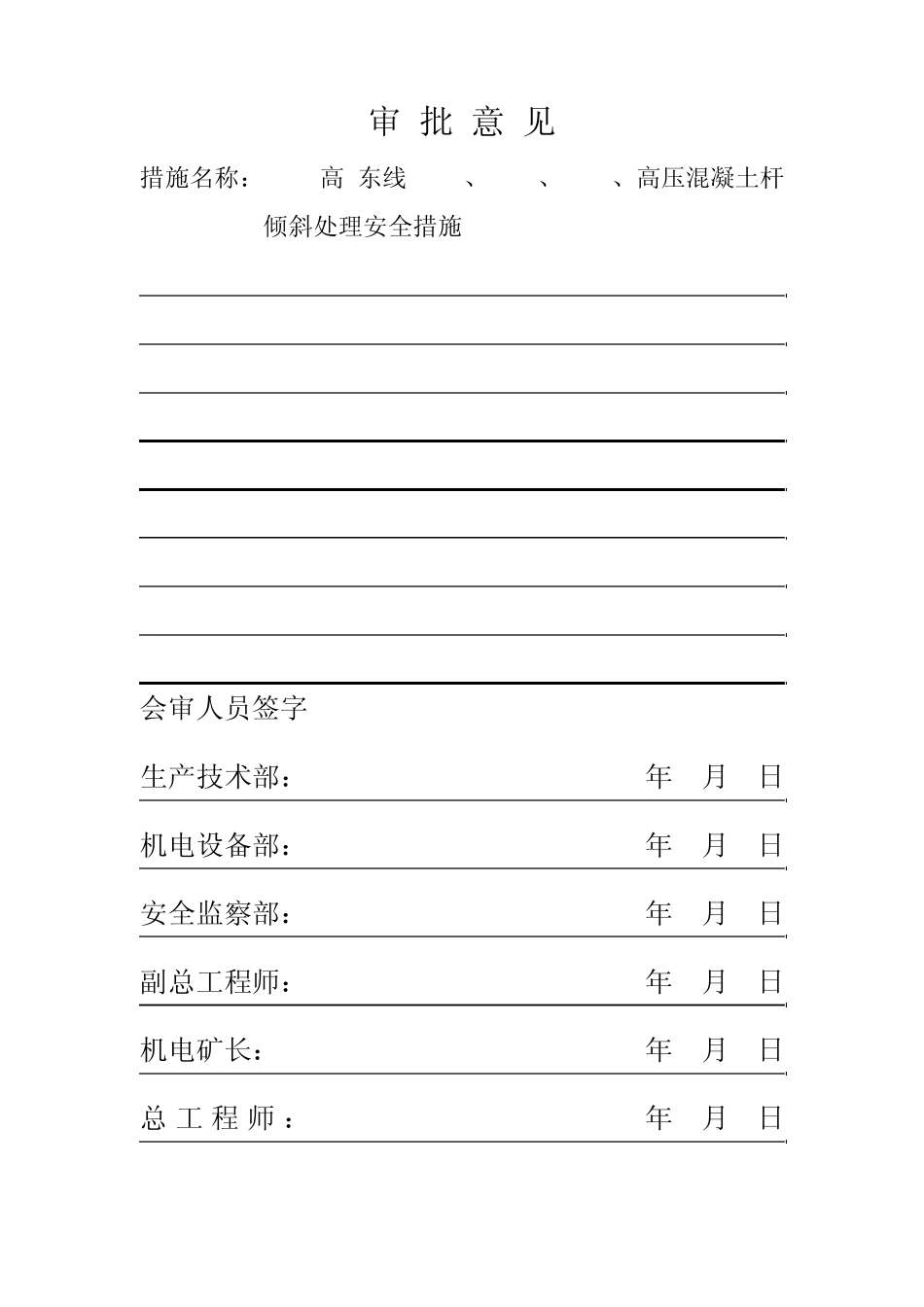

审 批 意 见 措施名称：35KV高-东线237#、238#、239#、高压混凝土杆倾斜处理安全措施 会审人员签字 生产技术部： 年 月 日 机电设备部： 年 月 日 安全监察部： 年 月 日 副总工程师： 年 月 日 机电矿长： 年 月 日 总 工 程 师 ： 年 月 日 编号:GTY-JDD-CS-13-12 北方联合电力高头窑煤矿 安 全 技 术 措 施 措施名称: 35KV高-东线237#、238#、239# 高压混凝土杆倾斜处理安全措施 施工单位：高头窑煤矿机电队 负 责 人： 编 制： 编制日期： 2013年 12月 1日 施工组织安全措施 由于高-东线237#、238#、239#高压混凝土杆位置处在我矿采空区上方，现237#混凝土杆向西方向倾斜3 度，238#杆向西南方向倾斜约2 度，239#杆基础附近有下沉迹象，为能有效安全将其校正，特制定本措施： 一、施工时间：2013 年 12 月 日至施工工程完毕 二、施工组织： 现场安全负责人： 技术负责人： 施工负责人： 现场监护人： 三、施工方案： 1、将237#与 238#杆中心位置重新调整立正，且每基加底盘1 块、卡盘2 块、拉线2 组。 2、将239#杆加拉线1 组并填土夯实杆底基础附近区域。 四、材料准备： 序号 名称 型号 数量 单位 1 拉线 GJ-80 100 米 2 绝缘子 XWP-7 若干 片 3 契型线夹 NX-2 6 付 4 UT 型线夹 NUT-2 6 付 5 U 型挂环 UL-10 6 付 6 防倒螺栓 M20 15 个 7 底盘 DP8 2 块 8 卡盘 KP12 4 块 9 拉盘 LP12 4 块 10 卡盘抱箍 GY22 4 个 11 拉线盘U 型环 3# 4 个 12 导线拉线棒 LB24-37 4 支 五、工作流程： 办理线路停送电工作许可手续→准备工具、材料→施工现场准备→拆除导线，检查绝缘子及各类金具→制作防倒拉线→清挖混凝土杆埋设土方，检查卡盘及底盘是否有变形、移位或损坏，并进行校正（或更换）→按照该等级电杆埋设深度要求埋设→安装金具及架线→清理工作现场→办理工作终结手续 六、施工要求： （一）卡盘安装要求： （1）配电线路的电杆要受荷载、地势和土质影响，为满足杆基的稳定性，需设置卡盘对基础进行补强。卡盘设置应符合以下规定： （2）直线杆的卡盘应与线路平行，并应在线路电杆左、右侧交替埋设。 （3）将卡盘放在杆位，核实卡盘埋设标高及坑深，将坑底找平并夯实。 （4）将卡盘放入坑内，穿上抱箍，垫好垫圈，用螺母紧固验收合格 后方可回填土。 （5）卡盘上口距地面不得...
