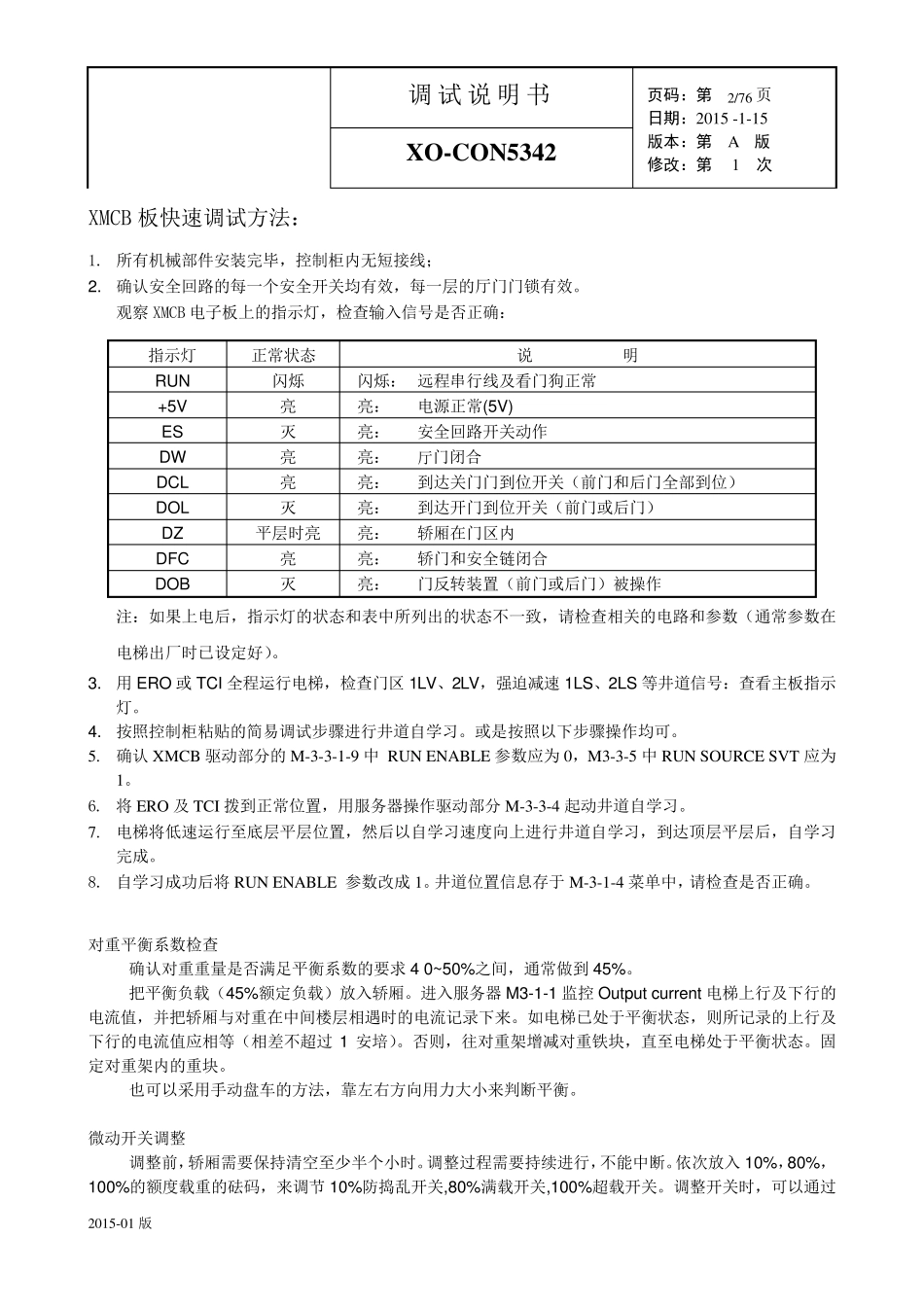

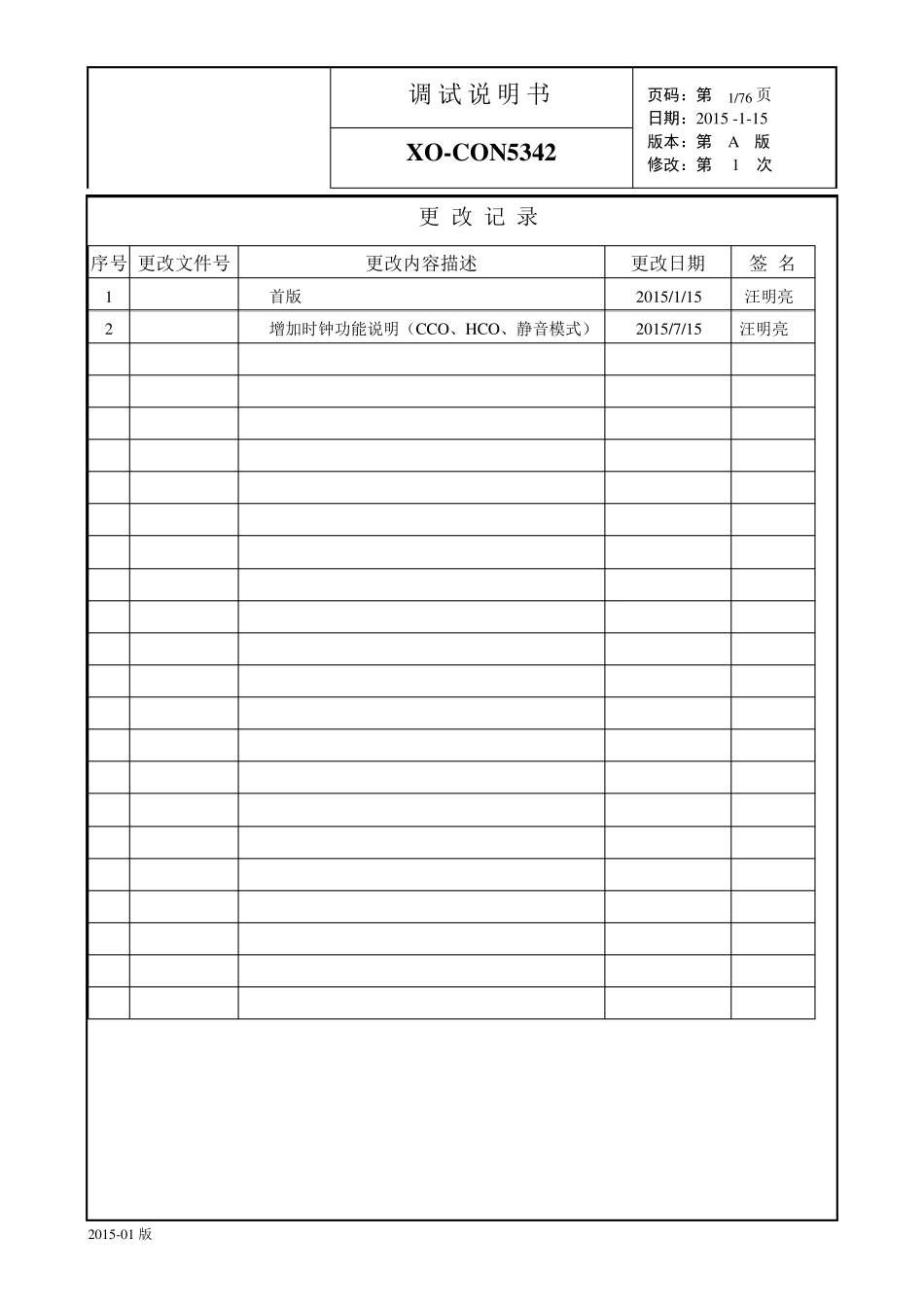

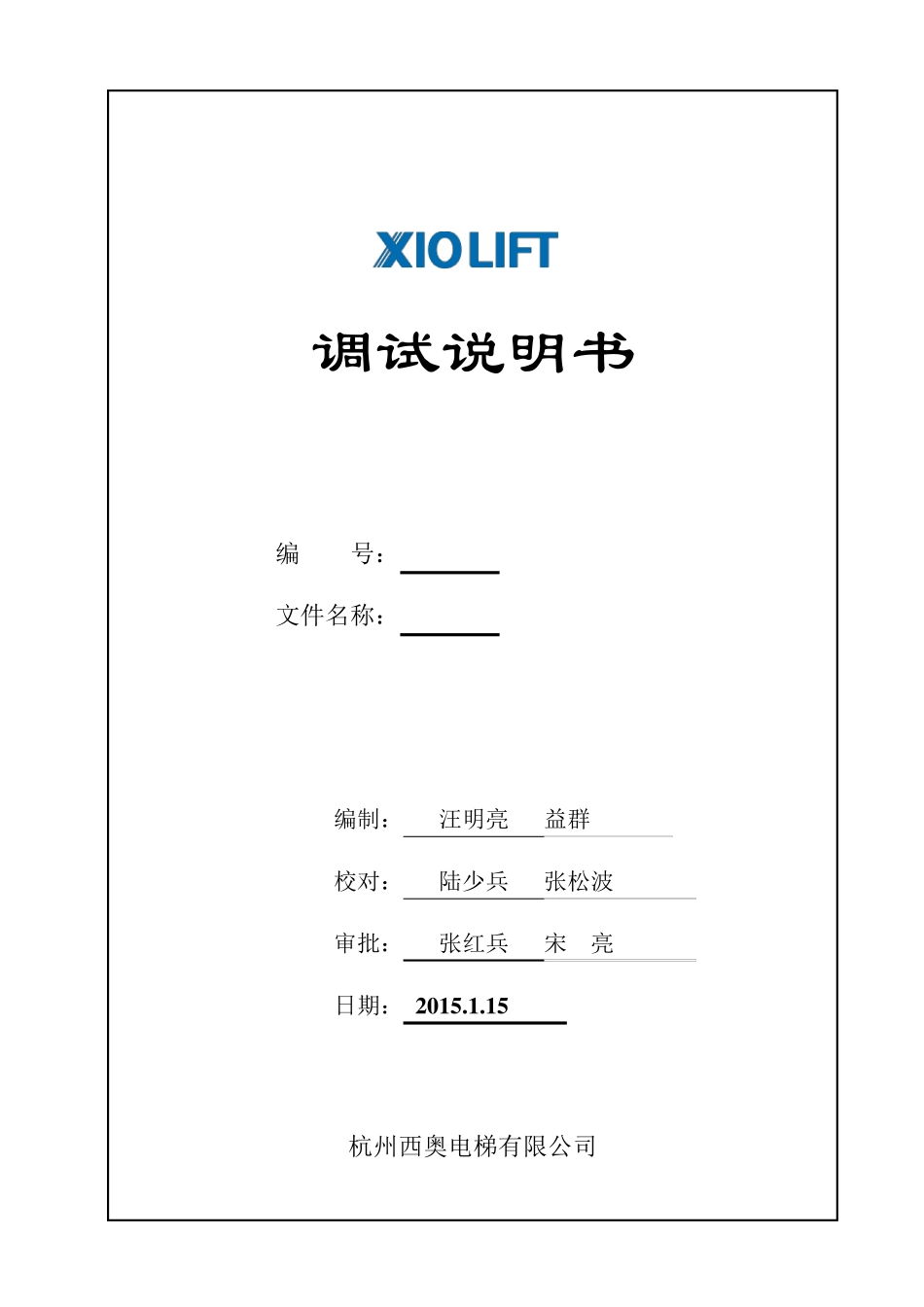

调试说明书 编 号： 文件名称： 编制： 汪明亮 益群 校对： 陆少兵 张松波 审批： 张红兵 宋 亮 日期： 2 0 1 5 .1 .1 5 杭州西奥电梯有限公司 调试说明书 页码：第 1/76 页 日期：2015 -1-15 版本：第 A 版 修改：第 1 次 XO-CON5342 2015-01 版 更 改 记 录 序号 更改文件号 更改内容描述 更改日期 签 名 1 首版 2015/1/15 汪明亮 2 增加时钟功能说明（CCO、HCO、静音模式） 2015/7/15 汪明亮 调试说明书 页码：第 2/76 页 日期：2015 -1-15 版本：第 A 版 修改：第 1 次 XO-CON5342 2015-01 版 XMCB 板快速调试方法： 1. 所有机械部件安装完毕，控制柜内无短接线； 2. 确认安全回路的每一个安全开关均有效，每一层的厅门门锁有效。 观察XMCB 电子板上的指示灯，检查输入信号是否正确： 注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。 3. 用ERO 或TCI 全程运行电梯，检查门区1LV、2LV，强迫减速1LS、2LS 等井道信号：查看主板指示灯。 4. 按照控制柜粘贴的简易调试步骤进行井道自学习。或是按照以下步骤操作均可。 5. 确认XMCB 驱动部分的M-3-3-1-9 中 RUN ENABLE 参数应为0，M3-3-5 中RUN SOURCE SVT 应为1。 6. 将ERO 及TCI 拨到正常位置，用服务器操作驱动部分M-3-3-4 起动井道自学习。 7. 电梯将低速运行至底层平层位置，然后以自学习速度向上进行井道自学习，到达顶层平层后，自学习完成。 8. 自学习成功后将RUN ENABLE 参数改成1。井道位置信息存于M-3-1-4 菜单 中，请检查是否正确。 对 重 平衡 系 数检查 确认对 重 重 量 是否满 足 平衡 系 数的要 求 4 0~50%之 间 ，通常做 到45%。 把 平衡 负 载 （45%额 定负 载 ）放 入轿 厢 。进入服务器M3-1-1 监 控Output current 电梯上行及下行的电流 值 ，并 把 轿 厢 与 对 重 在中间 楼 层相遇 时的电流 记 录 下来 。如电梯已处 于平衡 状态，则 所记 录 的上行及下行的电流 值 应相等（相差 不超 过1 安培 ）。否则 ，往 对 重 架 增 减对 重 铁 块 ，直 至电梯处 于平衡 状态。固定对 重 架 内的重 块 。 也 可以采 用手 动盘 车 的方法，靠 左 右 方向用力 大 小 来 判 断 平衡 。 微 动开关...
