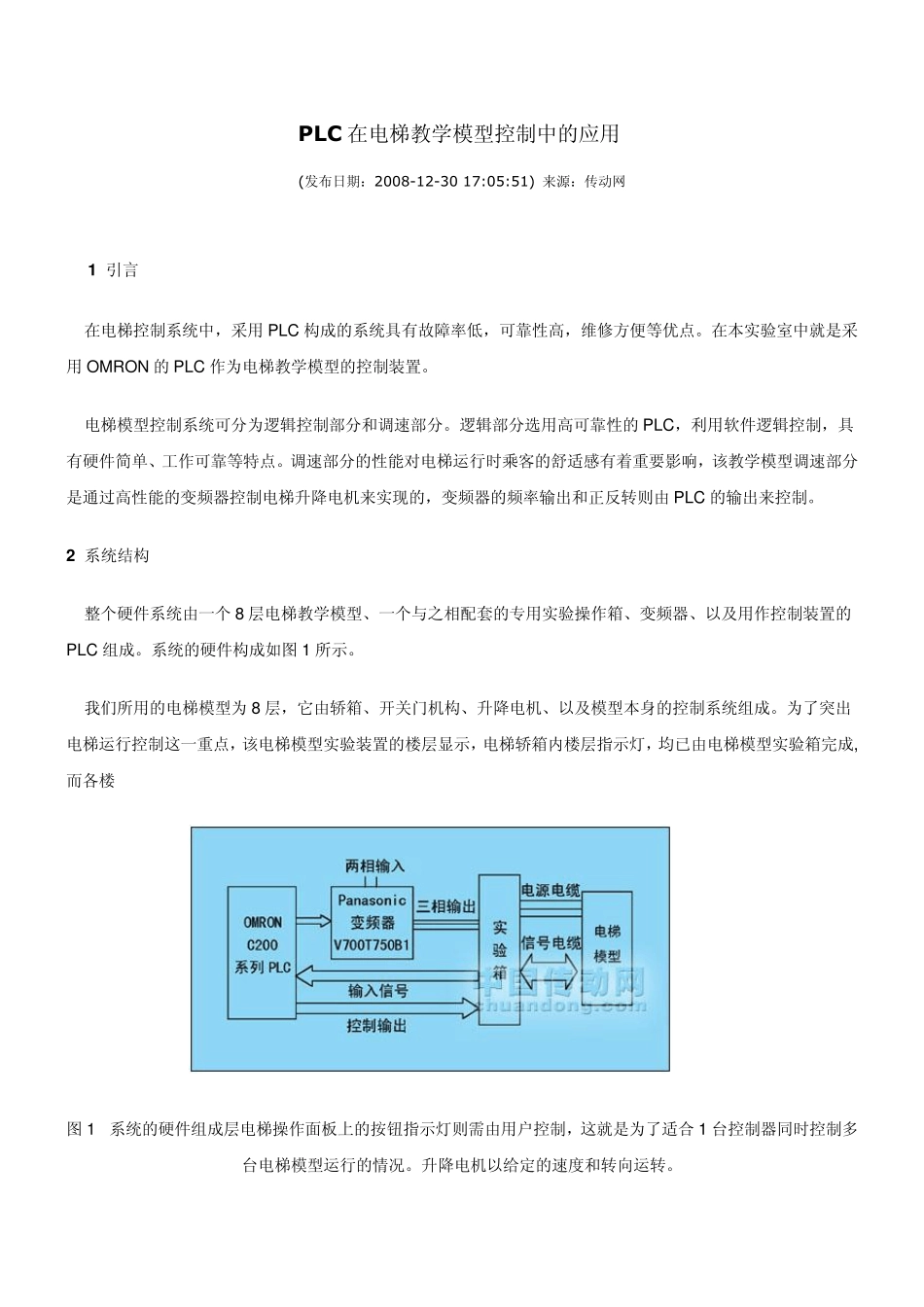

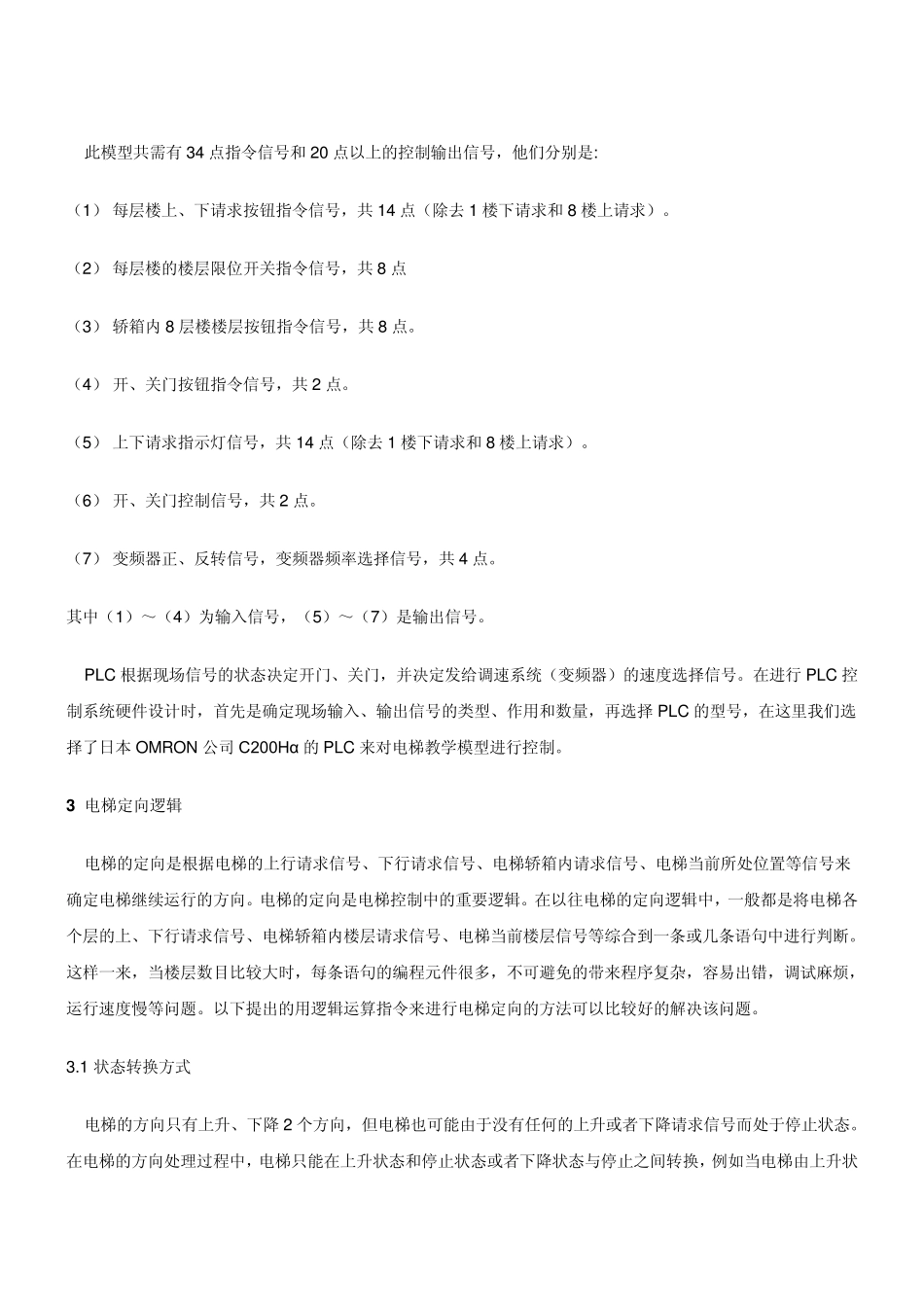

PLC 在电梯教学模型控制中的应用 (发布日期：2008-12-30 17:05:51) 来源：传动网 1 引言 在电梯控制系统中，采用PLC 构成的系统具有故障率低，可靠性高，维修方便等优点。在本实验室中就是采用OMRON 的PLC 作为电梯教学模型的控制装置。 电梯模型控制系统可分为逻辑控制部分和调速部分。逻辑部分选用高可靠性的PLC，利用软件逻辑控制，具有硬件简单、工作可靠等特点。调速部分的性能对电梯运行时乘客的舒适感有着重要影响，该教学模型调速部分是通过高性能的变频器控制电梯升降电机来实现的，变频器的频率输出和正反转则由 PLC 的输出来控制。 2 系统结构 整个硬件系统由一个 8 层电梯教学模型、一个与之相配套的专用实验操作箱、变频器、以及用作控制装置的PLC 组成。系统的硬件构成如图 1 所示。 我们所用的电梯模型为8 层，它由轿箱、开关门机构、升降电机、以及模型本身的控制系统组成。为了突出电梯运行控制这一重点，该电梯模型实验装置的楼层显示，电梯轿箱内楼层指示灯，均已由电梯模型实验箱完成,而各楼 图 1 系统的硬件组成层电梯操作面板上的按钮指示灯则需由用户控制，这就是为了适合 1 台控制器同时控制多台电梯模型运行的情况。升降电机以给定的速度和转向运转。 此模型共需有34 点指令信号和20 点以上的控制输出信号，他们分别是: （1） 每层楼上、下请求按钮指令信号，共14 点（除去 1 楼下请求和8 楼上请求）。 （2） 每层楼的楼层限位开关指令信号，共8 点 （3） 轿箱内 8 层楼楼层按钮指令信号，共8 点。 （4） 开、关门按钮指令信号，共2 点。 （5） 上下请求指示灯信号，共14 点（除去 1 楼下请求和8 楼上请求）。 （6） 开、关门控制信号，共2 点。 （7） 变频器正、反转信号，变频器频率选择信号，共4 点。 其中（1）～（4）为输入信号，（5）～（7）是输出信号。 PLC 根据现场信号的状态决定开门、关门，并决定发给调速系统（变频器）的速度选择信号。在进行 PLC 控制系统硬件设计时，首先是确定现场输入、输出信号的类型、作用和数量，再选择 PLC 的型号，在这里我们选择了日本 OMRON 公司 C200Hα的PLC 来对电梯教学模型进行控制。 3 电梯定向逻辑 电梯的定向是根据电梯的上行请求信号、下行请求信号、电梯轿箱内请求信号、电梯当前所处位置等信号来确定电梯继续运行的方向。电梯的定向是电梯控制中的重要逻辑。在以往电梯的定向逻辑中，一...
