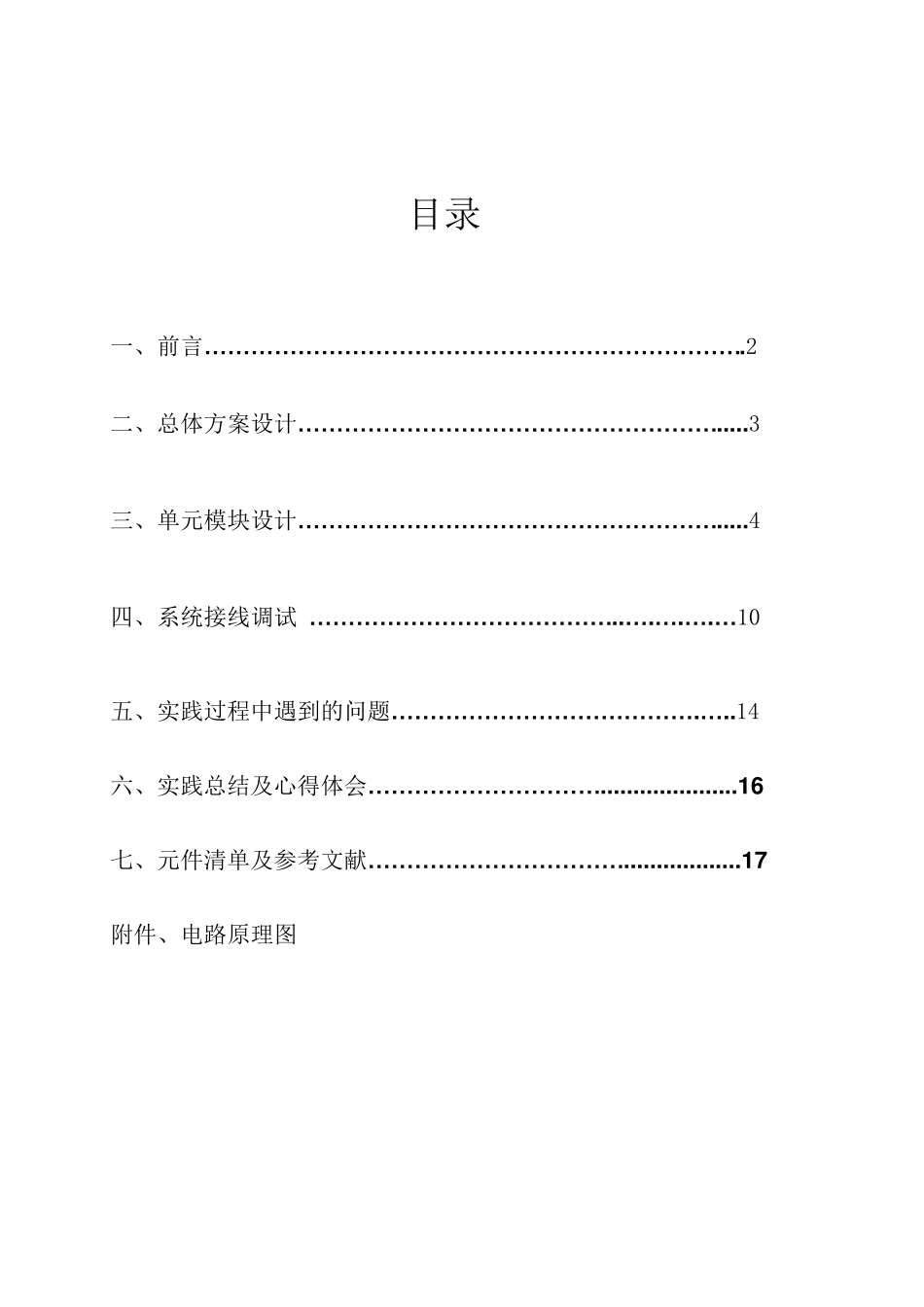

目录 一、前言…………………………………………………………….2 二、总体方案设计……………………………………………….....3 三、单元模块设计……………………………………………….....4 四、系统接线调试 …………………………………..….….….…10 五、实践过程中遇到的问题………………………………….…..14 六、实践总结及心得体会………………………….....................1 6 七、元件清单及参考文献……………………………..................1 7 附件、电路原理图 1 一、 前言 电子技术综合设计是综合应用模拟电子技术、数字电子技术、电子设计自动化（EDA）技术进行电子系统的综合设计。而这次的电子技术课程设计正是我们利用已学过的数电模电知识，设计八层电梯显示控制器，在实践中重温自己学过的知识。也使自己掌握各种芯片的使用方法，提高自己利用图书资源和网络资源的能力。电梯是随着高层建筑的兴建而发展起来的一种垂直运输工具。多层厂房和多层仓库需要有货梯；高层住宅需要有住宅梯；百货大楼和宾馆需要有客梯，自动扶梯等。在现代社会，电梯已像汽车、轮船一样，成为人类不可缺少的交通运输工具。 该课题是电梯楼层显示控制器的设计，采用实验室常见集成芯片（74LS161、74LS190、74LS194等芯片），进行中规模集成电路设计。 二、总体方案设计 2 2.1 设计目标 基本功能： 1）用一位数码显示管显示电梯行进楼层位置（八层楼1-8）； 2）电梯停车时，能响应每层楼电梯按钮的呼唤；电梯行进时不响应不记忆呼唤； 3）能控制电梯行进（假定行进一层楼所需时间2S），给出电梯停止、上行、下行指示。 附加功能： 1）用数码管显示乘客要去的目标楼层 ； 2）电梯超重等报警电路，一旦报警电梯紧急制动不行进； 3）步进电机正反转模拟电路。当目标楼层>实时楼层时，系统能输出使电机正转的时序信号，使电梯上升；当目标楼层<实时楼层时，系统能输出使电机反转的时序信号，使电梯下降；当目标楼层=实时楼层时，系统停机信号，使电机停止运行并开门。 2.2 整体设计流程图 三、单元模块设计 多谐振荡电路 分频电路 移位电路 寄存电路 楼层编码电路 比较电路 计数电路 显示电路 显示电路 单限比较电路 3 3.1 楼层输入电路 使用二-十进制编码器74LS147 实现对电梯楼层输入的编码。初始状态为高电平，当开关按下时为低电平。1 楼对应 I1 直到 8 楼对应 I8，I9 无效接高电平。例如...
