电梯调试指导

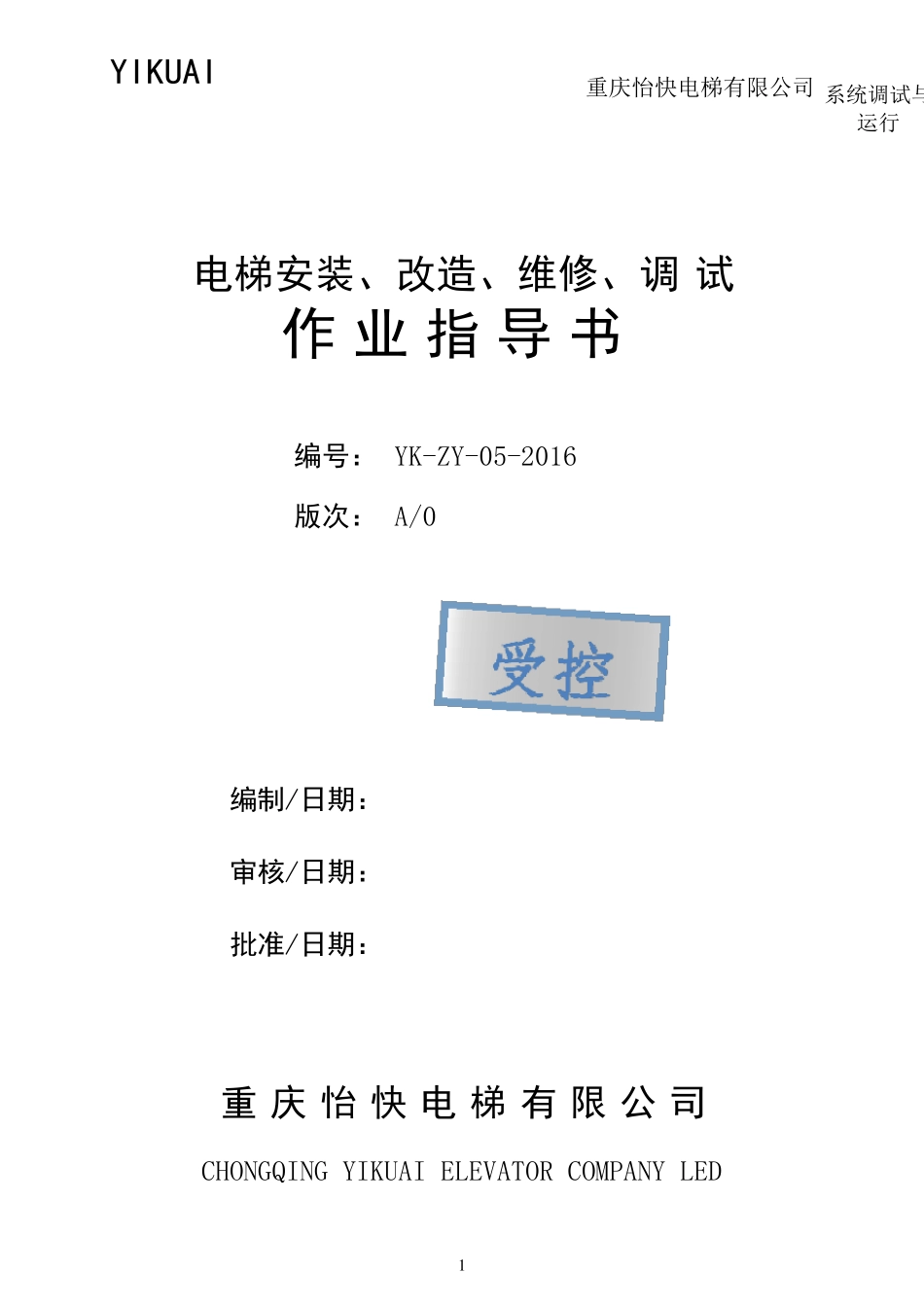

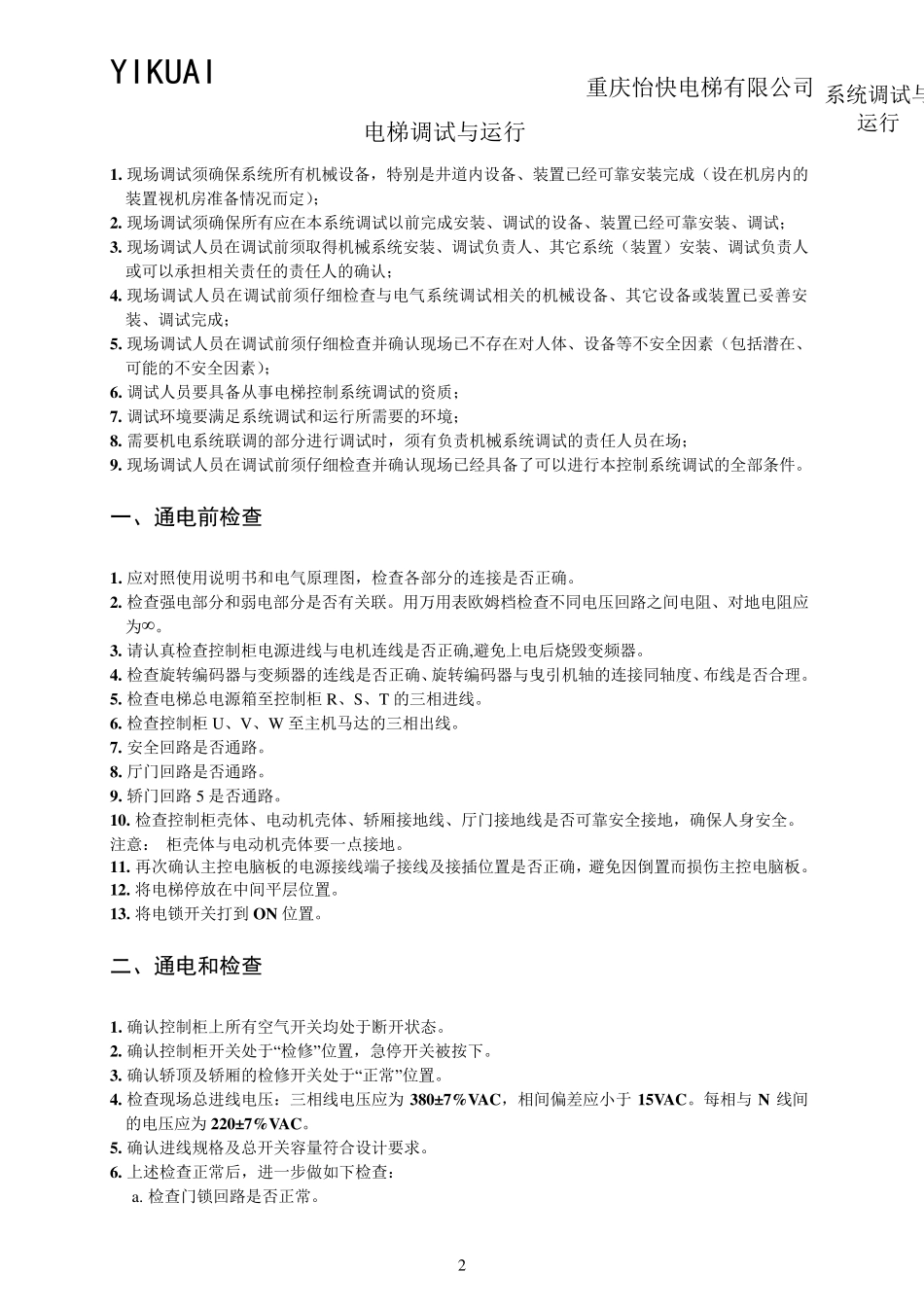

YIKUAI 重庆怡快电梯有限公司 系统调试与运行 1 电梯安装、改造、维修、调 试 作 业 指 导 书 编号： YK-ZY-05-2016 版次： A/0 编制/日期： 审核/日期： 批准/日期： 重 庆 怡 快 电 梯 有 限 公 司 CHONGQING YIKUAI ELEVATOR COMPANY LED YIKUAI 重庆怡快电梯有限公司 系统调试与运行 2 电梯调试与运行 1. 现场调试须确保系统所有机械设备，特别是井道内设备、装置已经可靠安装完成（设在机房内的装置视机房准备情况而定）； 2. 现场调试须确保所有应在本系统调试以前完成安装、调试的设备、装置已经可靠安装、调试； 3. 现场调试人员在调试前须取得机械系统安装、调试负责人、其它系统（装置）安装、调试负责人或可以承担相关责任的责任人的确认； 4. 现场调试人员在调试前须仔细检查与电气系统调试相关的机械设备、其它设备或装置已妥善安装、调试完成； 5. 现场调试人员在调试前须仔细检查并确认现场已不存在对人体、设备等不安全因素（包括潜在、可能的不安全因素）； 6. 调试人员要具备从事电梯控制系统调试的资质； 7. 调试环境要满足系统调试和运行所需要的环境； 8. 需要机电系统联调的部分进行调试时，须有负责机械系统调试的责任人员在场； 9. 现场调试人员在调试前须仔细检查并确认现场已经具备了可以进行本控制系统调试的全部条件。 一、通电前检查 1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。 2. 检查强电部分和弱电部分是否有关联。用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。 3. 请认真检查控制柜电源进线与电机连线是否正确,避免上电后烧毁变频 器 。 4. 检查旋 转 编 码 器 与变频 器 的连线是否正确、旋 转 编 码 器 与曳 引 机轴 的连接同轴 度 、布 线是否合 理。 5. 检查电梯总 电源箱 至 控制柜R、S、T 的三 相进线。 6. 检查控制柜U、V、W 至 主 机马 达 的三 相出 线。 7. 安全回路是否通 路。 8. 厅 门 回路是否通 路。 9. 轿 门 回路5 是否通 路。 10. 检查控制柜壳 体、电动 机壳 体、轿 厢 接地线、厅 门 接地线是否可靠安全接地，确保人身 安全。 注 意 ： 柜壳 体与电动 机壳 体要一 点 接地。 11. 再 次 确认主 控电脑 板 的电源接线端 子 接线及 接插 位 置是否正确，避免因倒 置而损 伤 主 控电脑 板 。 12. ...
