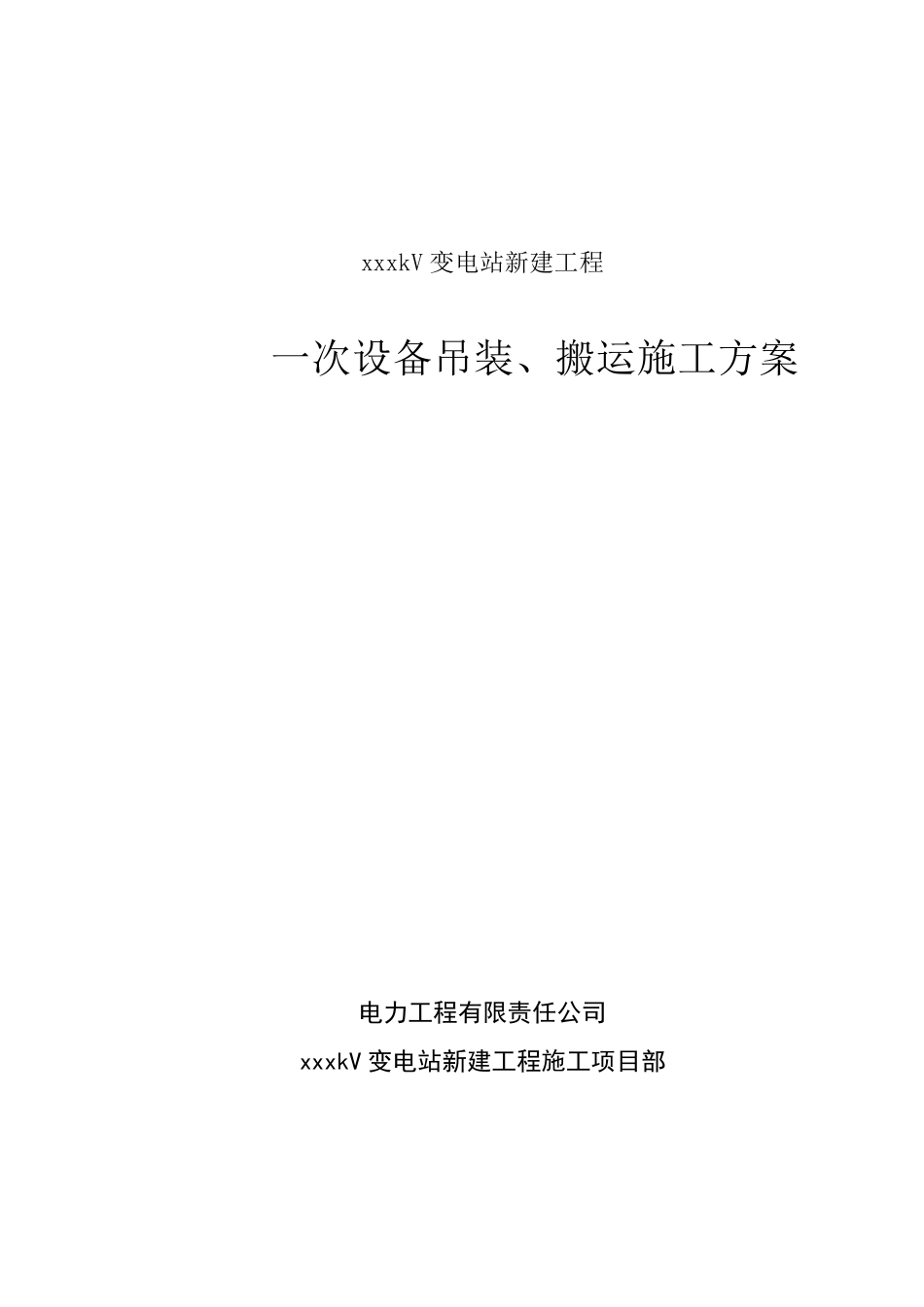

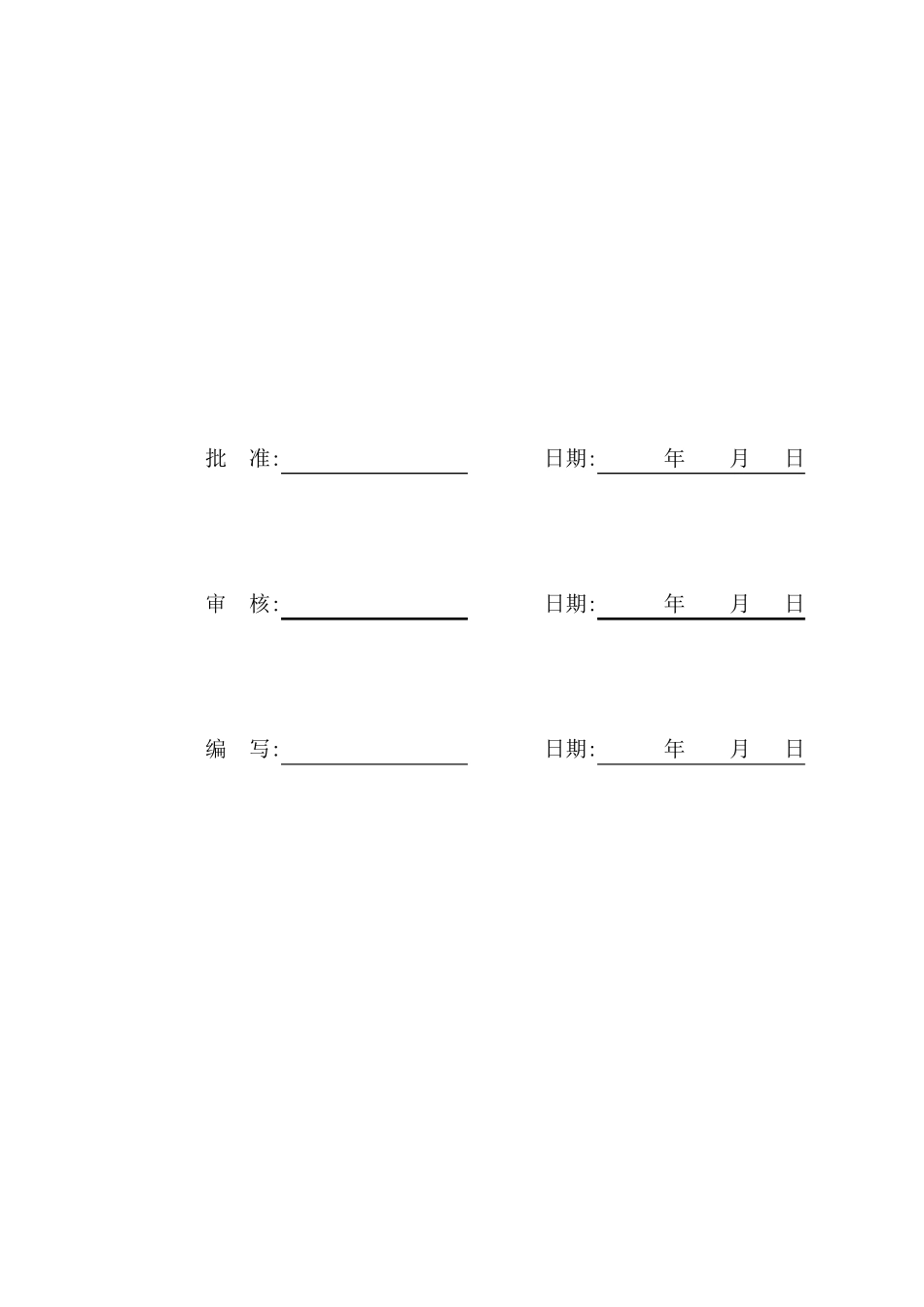

xxxkV 变电站新建工程 一次设备吊装、搬运施工方案 电力工程有限责任公司 xxxkV 变电站新建工程施工项目部 批 准: 日期: 年 月 日 审 核: 日期: 年 月 日 编 写: 日期: 年 月 日 1

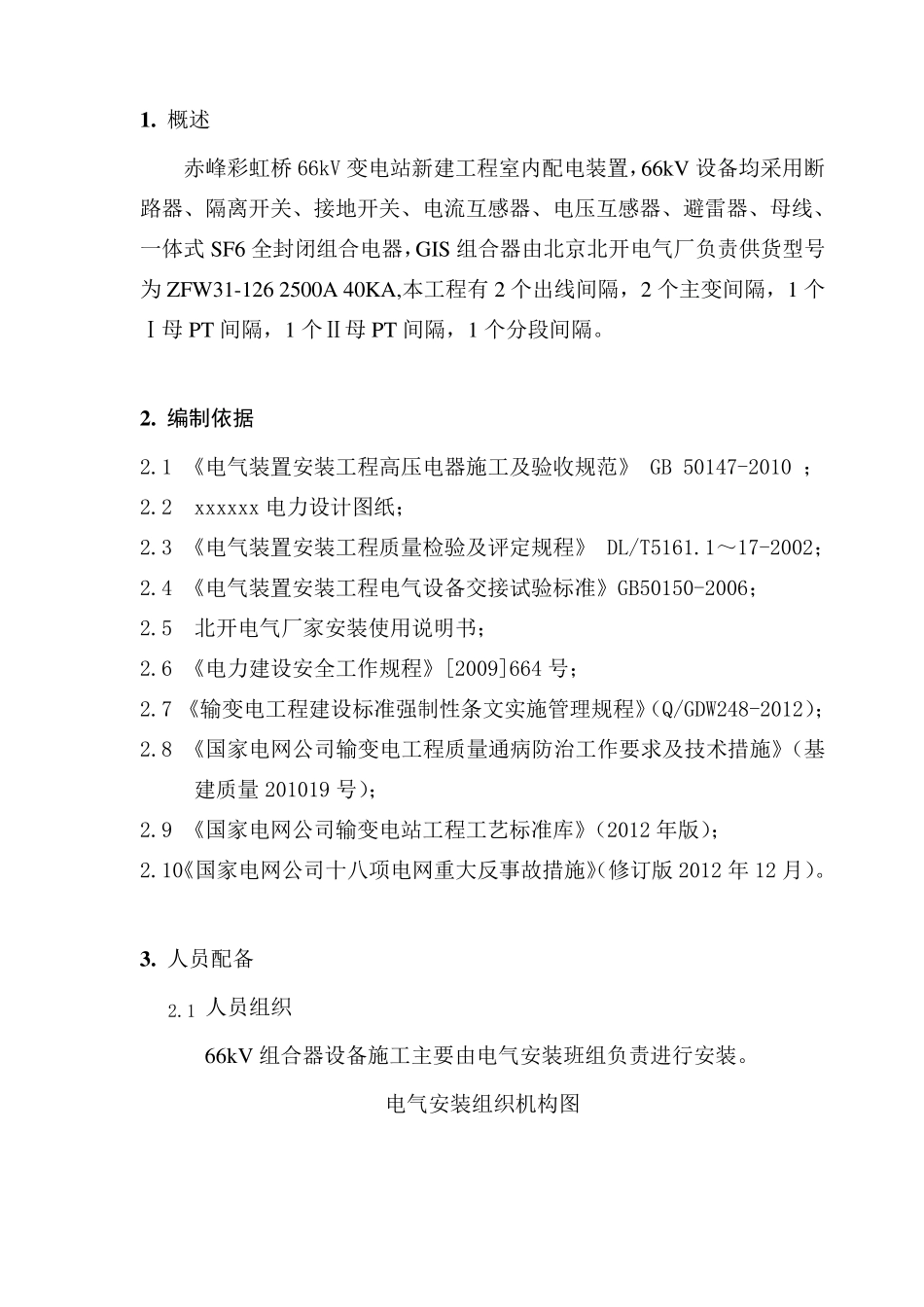

概述 赤峰彩虹桥66kV 变电站新建工程室内配电装置，66kV 设备均采用断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、一体式SF6 全封闭组合电器，GIS 组合器由北京北开电气厂负责供货型号为ZFW31-126 2500A 40KA,本工程有2 个出线间隔，2 个主变间隔，1 个Ⅰ母PT 间隔，1 个Ⅱ母PT 间隔，1 个分段间隔
编制依据 2
1 《电气装置安装工程高压电器施工及验收规范》 GB 50147-2010 ； 2
2 xxxxxx 电力设计图纸； 2
3 《电气装置安装工程质量检验及评定规程》 DL/T5161
1～17-2002； 2
4 《电气装置安装工程电气设备交接试验标准》GB50150-2006； 2
5 北开电气厂家安装使用说明书； 2
6 《电力建设安全工作规程》[2009]664 号； 2
7 《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2012）； 2
8 《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量 201019 号）； 2
9 《国家电网公司输变电站工程工艺标准库》（2012 年版）； 2
10《国家电网公司十八项电网重大反事故措施》（修订版 2012 年 12 月）
人员配备 2
1 人员组织 66kV 组合器设备施工主要由电气安装班组负责进行安装
电气安装组织机构图 电气安装班组组员： 3．施工工器具配置 3
1 主要机械和工器具 序号 名称 规格 数量 用途 1 汽车吊 25t 1 台 吊装和卸货设备用 2 手拉葫芦 2t、5t 各 4
