电气专业与各专业配合培训

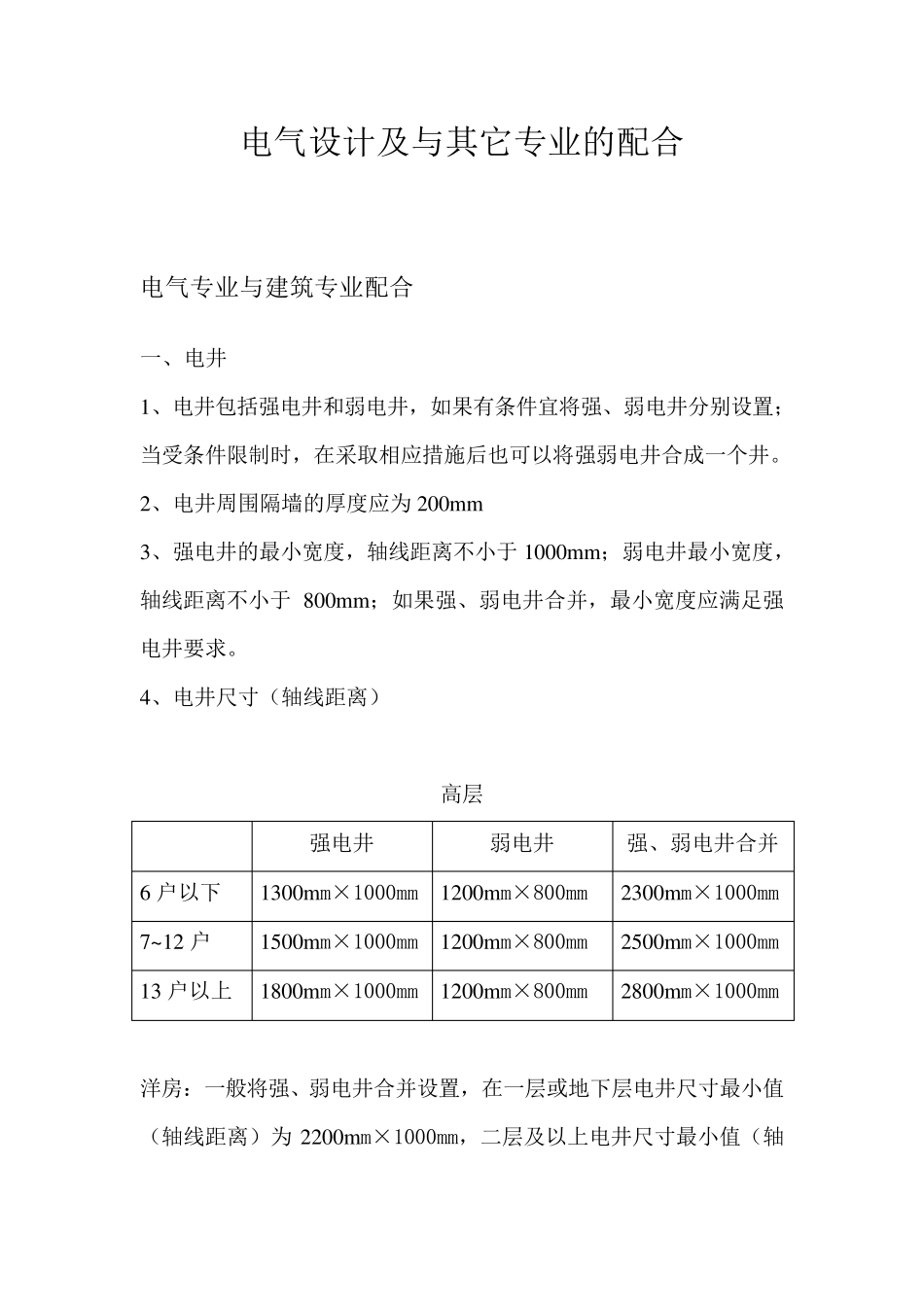

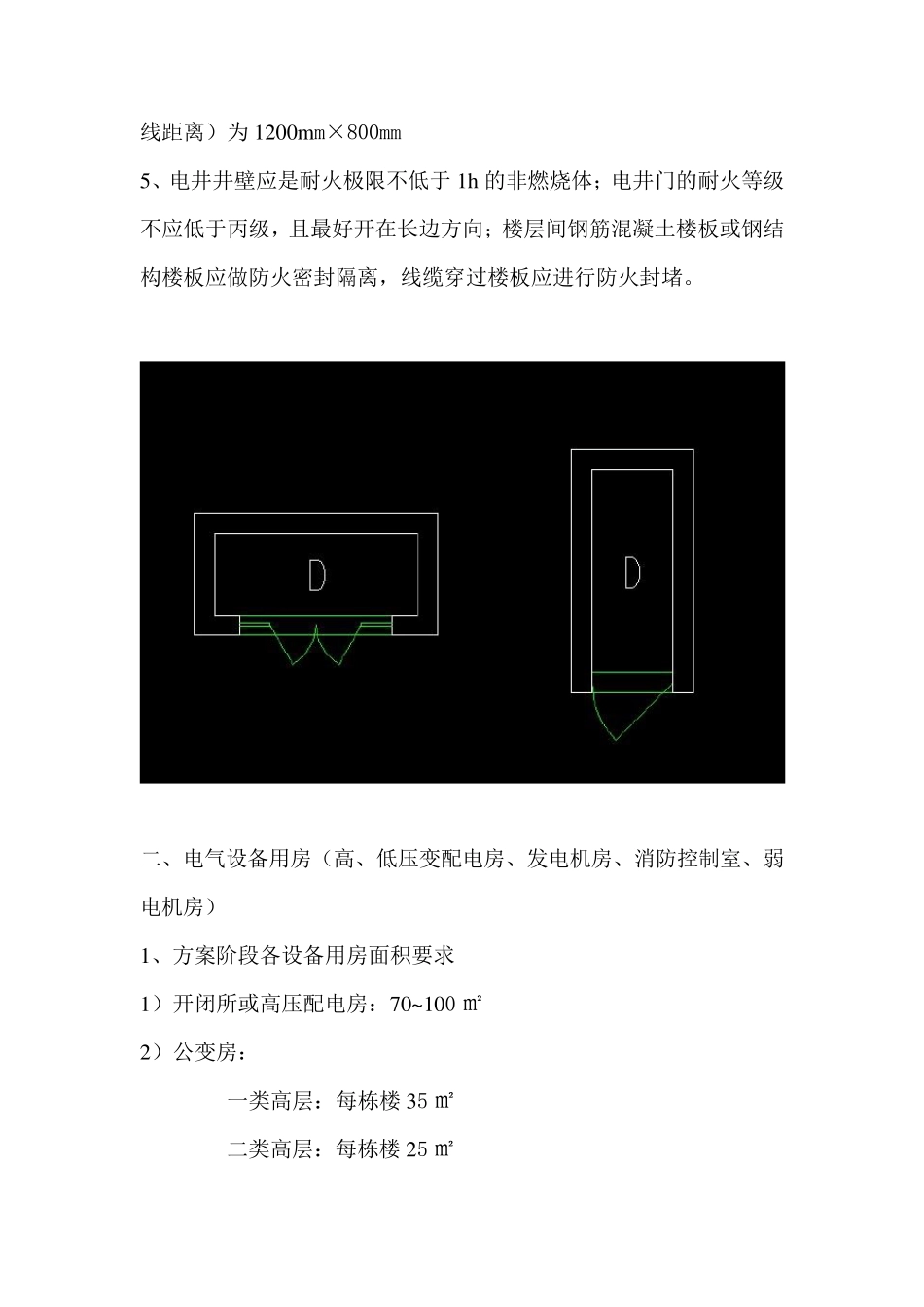

电气设计及与其它专业的配合 电气专业与建筑专业配合 一、电井 1、电井包括强电井和弱电井，如果有条件宜将强、弱电井分别设置；当受条件限制时，在采取相应措施后也可以将强弱电井合成一个井。 2、电井周围隔墙的厚度应为200mm 3、强电井的最小宽度，轴线距离不小于1000mm；弱电井最小宽度，轴线距离不小于800mm；如果强、弱电井合并，最小宽度应满足强电井要求。 4、电井尺寸（轴线距离） 高层 强电井 弱电井 强、弱电井合并 6 户以下 1300mm×1000mm 1200mm×800mm 2300mm×1000mm 7~12 户 1500mm×1000mm 1200mm×800mm 2500mm×1000mm 13 户以上 1800mm×1000mm 1200mm×800mm 2800mm×1000mm 洋房：一般将强、弱电井合并设置，在一层或地下层电井尺寸最小值（轴线距离）为2200mm×1000mm，二层及以上电井尺寸最小值（轴线距离）为1200mm×800mm 5、电井井壁应是耐火极限不低于 1h 的非燃烧体；电井门的耐火等级不应低于丙级，且最好开在长边方向；楼层间钢筋混凝土楼板或钢结构楼板应做防火密封隔离，线缆穿过楼板应进行防火封堵。 二、电气设备用房（高、低压变配电房、发电机房、消防控制室、弱电机房） 1、方案阶段各设备用房面积要求 1）开闭所或高压配电房：70~100 ㎡ 2）公变房： 一类高层：每栋楼 35 ㎡ 二类高层：每栋楼 25 ㎡ 洋房或别墅：100 ㎡ 3）专变房：100 ㎡或200 ㎡ 4）发电机房：90 ㎡ 5）消防控制室：30 ㎡ 6）弱电机房：20 ㎡ 2、设备用房对建筑专业的要求 1）设在地下室的设备用房，宜抬高 100~300mm，以防地面水流入设备用房。 2）设备用房不应设在卫生间、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻。如果设在上述场所正下方应做双层楼板。 3）高、低压变配电房、发电机房室内净高应满足 3.0~3.3m，当上述房间与上、下或贴邻的居住、办公房间仅有一层楼板或墙体相隔时，配变电所内应采取屏蔽、降噪等措施。 4）高、低压变配电房对防火门的要求  长度大于 7m 的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m 时，宜增加一个出口；  位于高层主体或裙房内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；  位于地下层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；  直接通向室外的门应为丙级防火门。 5）发电机房宜布置在建筑物的首层及地下一、二层；发电机房宜有两个...
