电气仪表监理细则

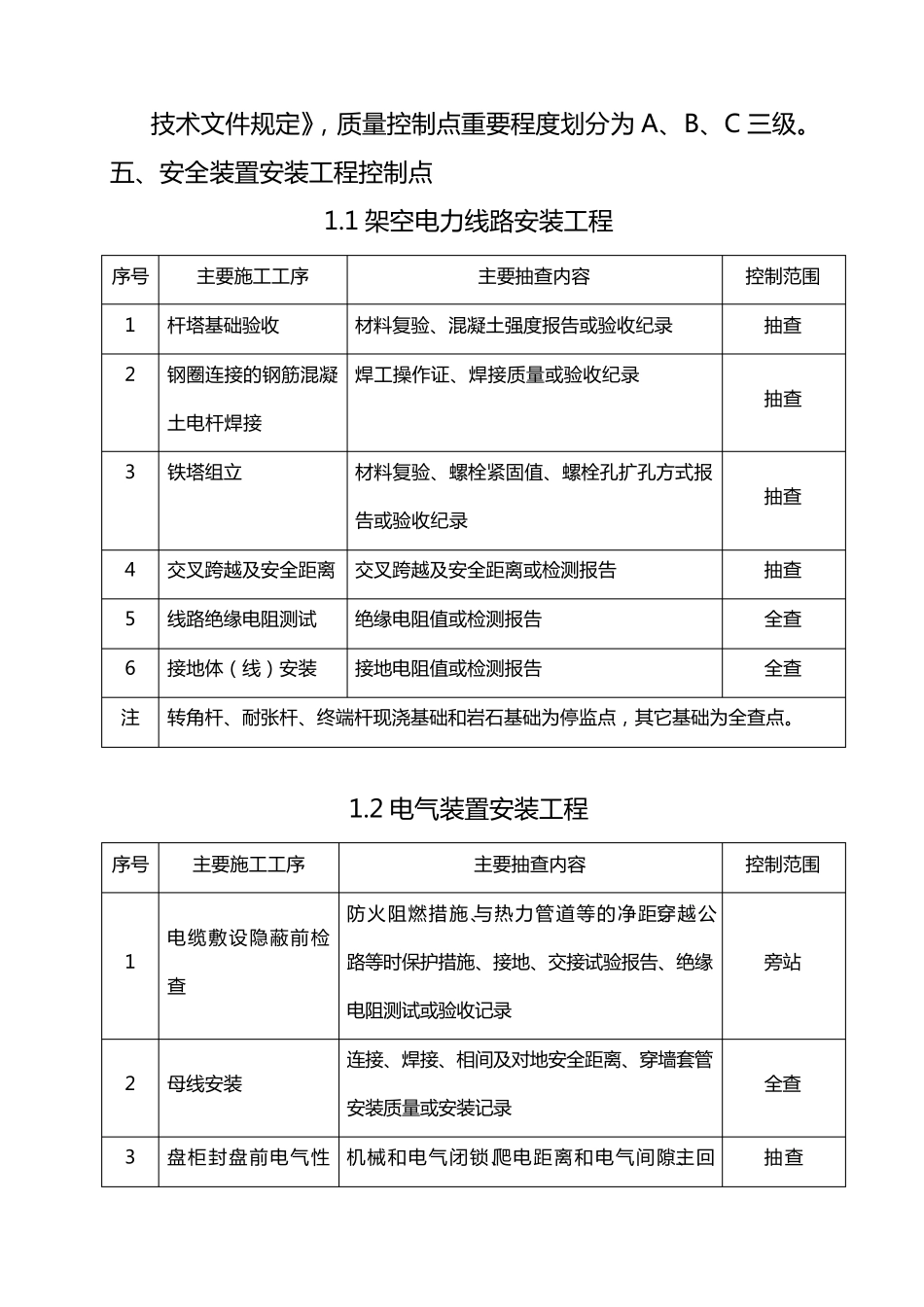

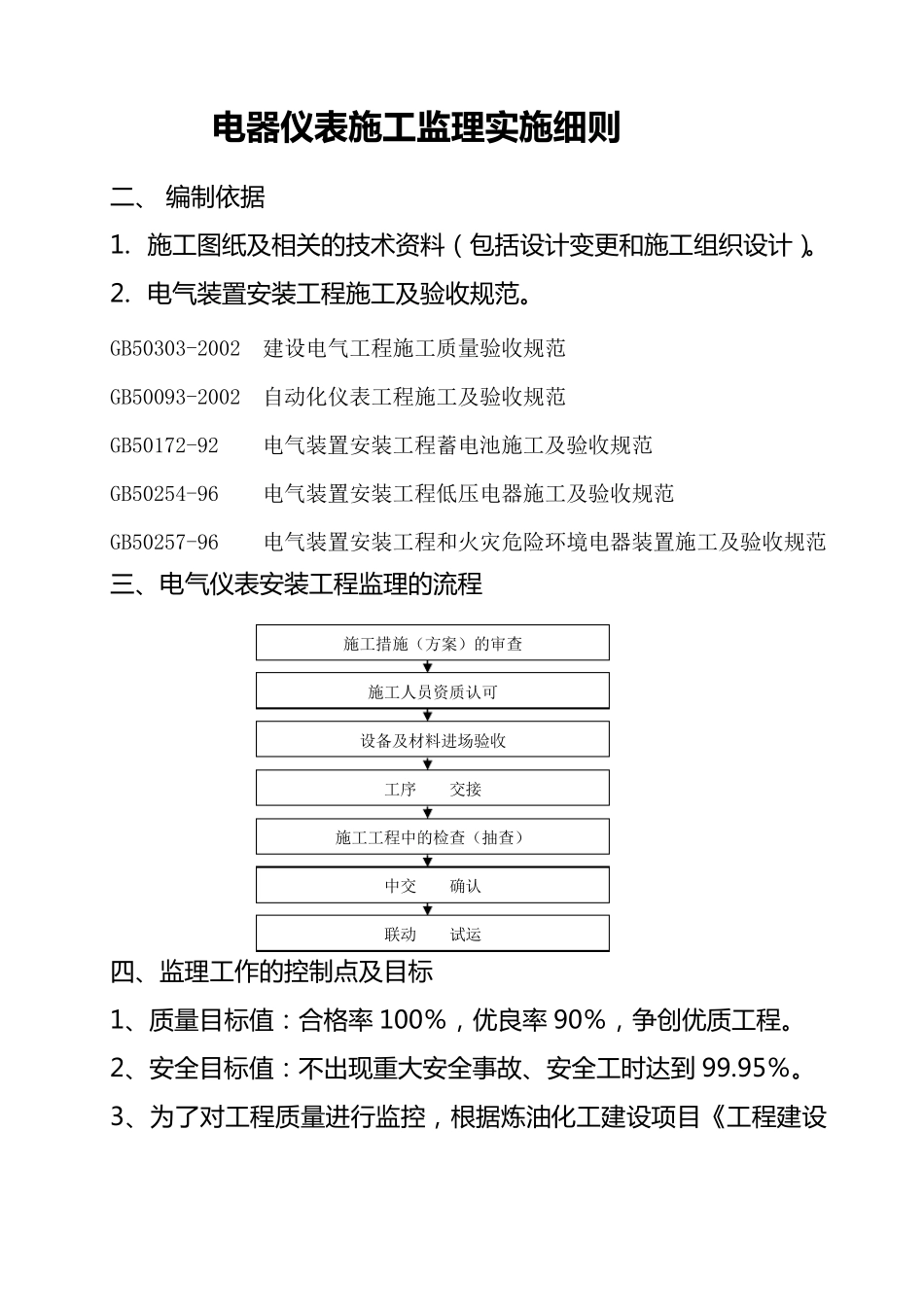

电 器 仪表施工监理实施细则 二 、 编制依据 1. 施工图纸及相关的技术资料（包括设计变更和施工组织设计）。 2. 电气装置安装工程施工及验收规范。 GB50303-2002 建设电气工程施工质量验收规范 GB50093-2002 自动化仪表工程施工及验收规范 GB50172-92 电气装置安装工程蓄电池施工及验收规范 GB50254-96 电气装置安装工程低压电器施工及验收规范 GB50257-96 电气装置安装工程和火灾危险环境电器装置施工及验收规范 三、电气仪表安装工程监理的流程 四、监理工作的控制点及目标 1、质量目标值：合格率 100％，优良率 90％，争创优质工程。 2、安全目标值：不出现重大安全事故、安全工时达到 99.95％。 3、为了对工程质量进行监控，根据炼油化工建设项目《工程建设施工措施（方案）的审查 施工人员资质认可 设备及材料进场验收 工序 交接 施工工程中的检查（抽查） 中交 确认 联动 试运 技 术 文 件 规 定 》， 质 量 控 制 点 重 要 程 度 划 分 为 A、B、C 三级。 五、安全装置安装工程 控 制 点 1.1 架空电力线路安装工程 序号 主要 施工工序 主要 抽查内容 控 制 范围 1 杆塔基础验收 材料复验、混凝土强度 报告或验收纪录 抽查 2 钢圈连接的钢筋混凝土电杆焊接 焊工操作证、焊接质 量 或验收纪录 抽查 3 铁塔组立 材料复验、螺栓紧固值、螺栓孔扩孔方式报告或验收纪录 抽查 4 交叉跨越及安全距离 交叉跨越及安全距离或检测报告 抽查 5 线路绝缘电阻测试 绝缘电阻值或检测报告 全查 6 接地体（线）安装 接地电阻值或检测报告 全查 注 转角杆、耐张杆、终端杆现浇基础和岩石基础为 停监点 ， 其它基础为 全查点 。 1.2 电气装置安装工程 序号 主要 施工工序 主要 抽查内容 控 制 范围 1 电缆敷设隐蔽前检查 防火阻燃 措 施、与 热 力管 道 等 的净 距、穿 越公路等 时 保 护 措 施、接地、交接试验报告、绝缘电阻测试或验收记 录 旁 站 2 母 线安装 连接、焊接、相 间 及对 地安全距离、穿 墙 套 管安装质 量 或安装记 录 全查 3 盘 柜 封 盘 前电气性机 械 和电气闭 锁 、爬 电距离和电气间 隙 、主回抽查 能 检 查 路 耐 压 或 绝 缘 电 阻 、接地或 检 测记录 4 电 机安装 交接试验报告、试运、接地或 安装记录 全查 5 变压 器安装 交接试验报告...
