电气仪表知识

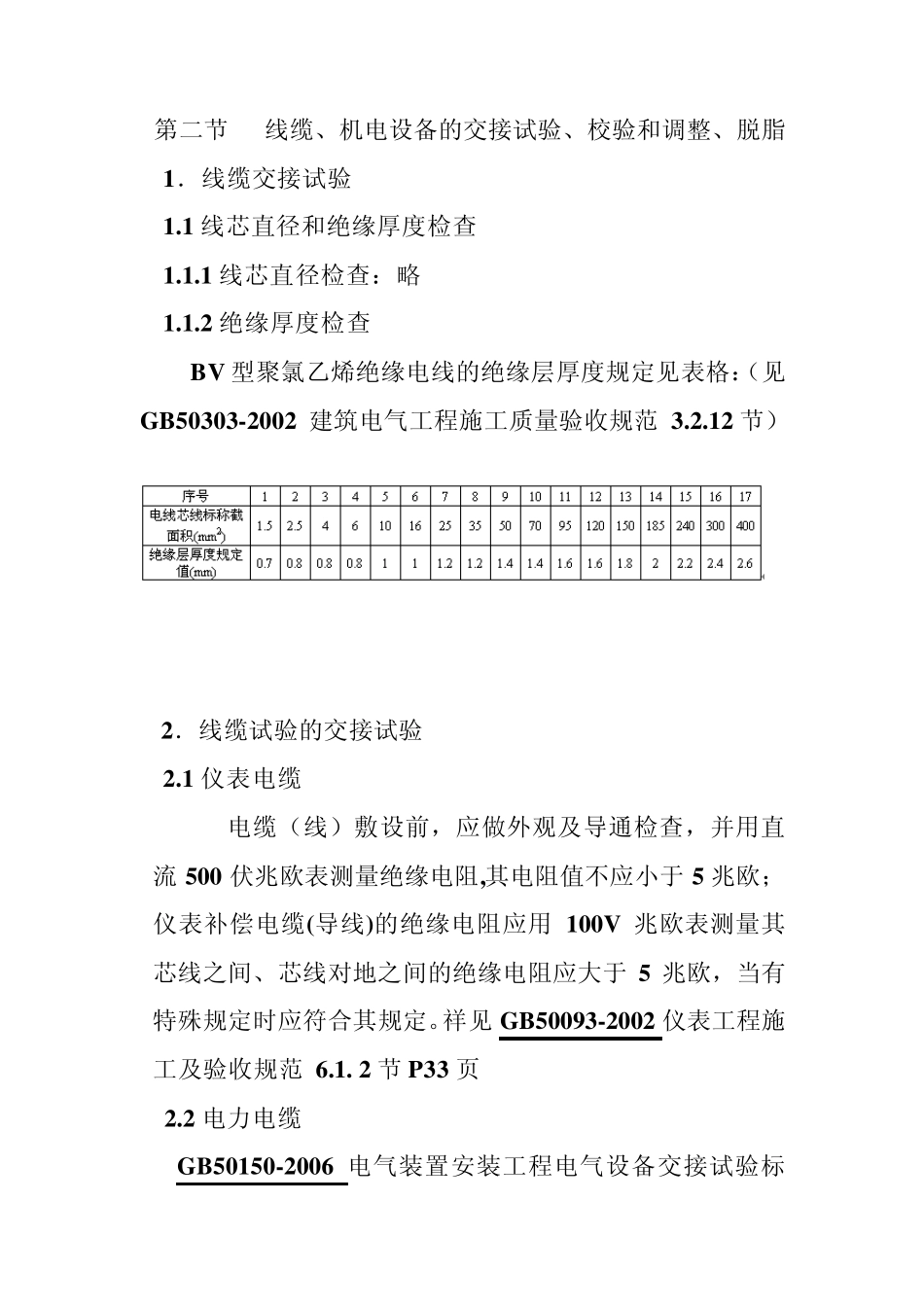

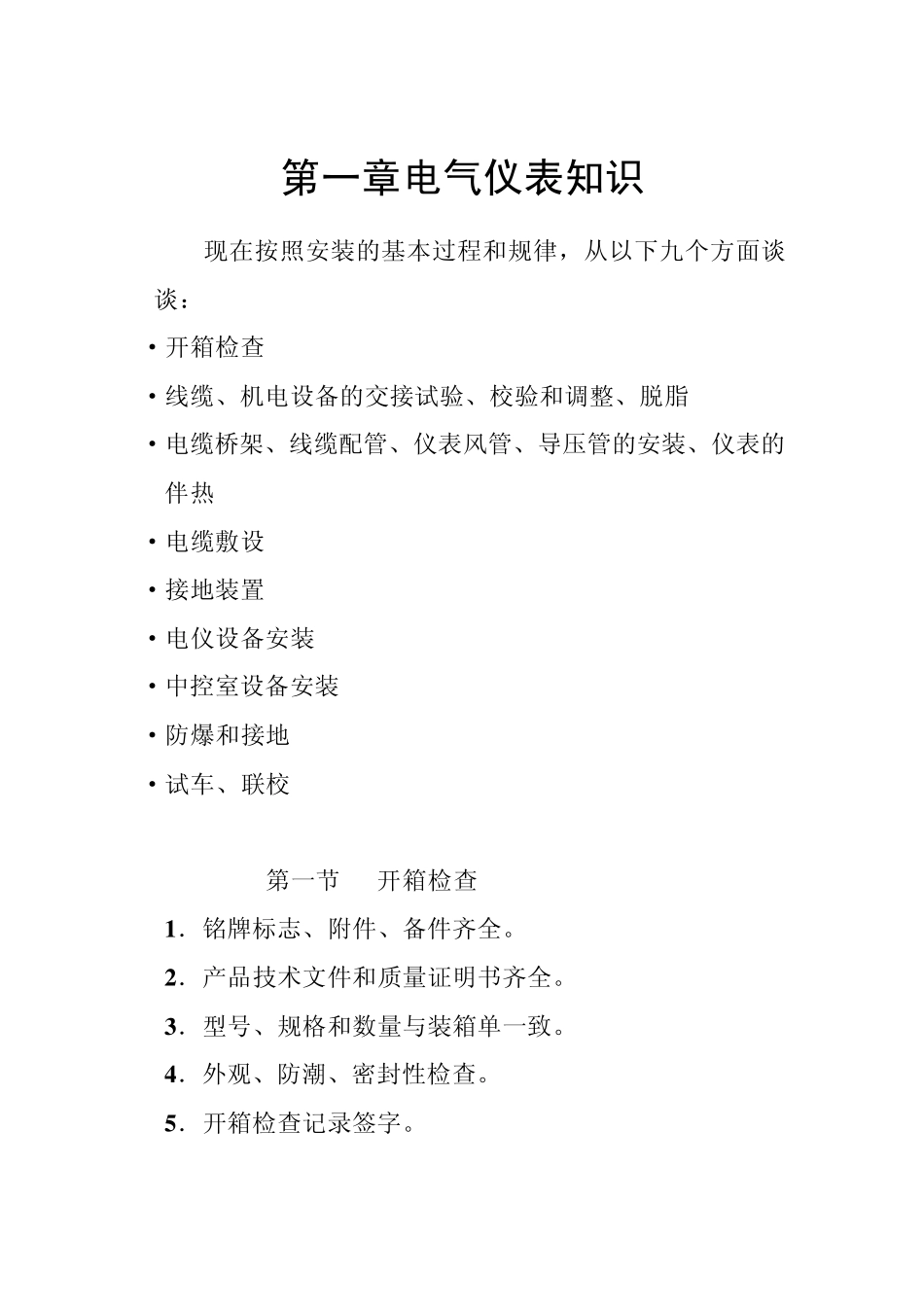

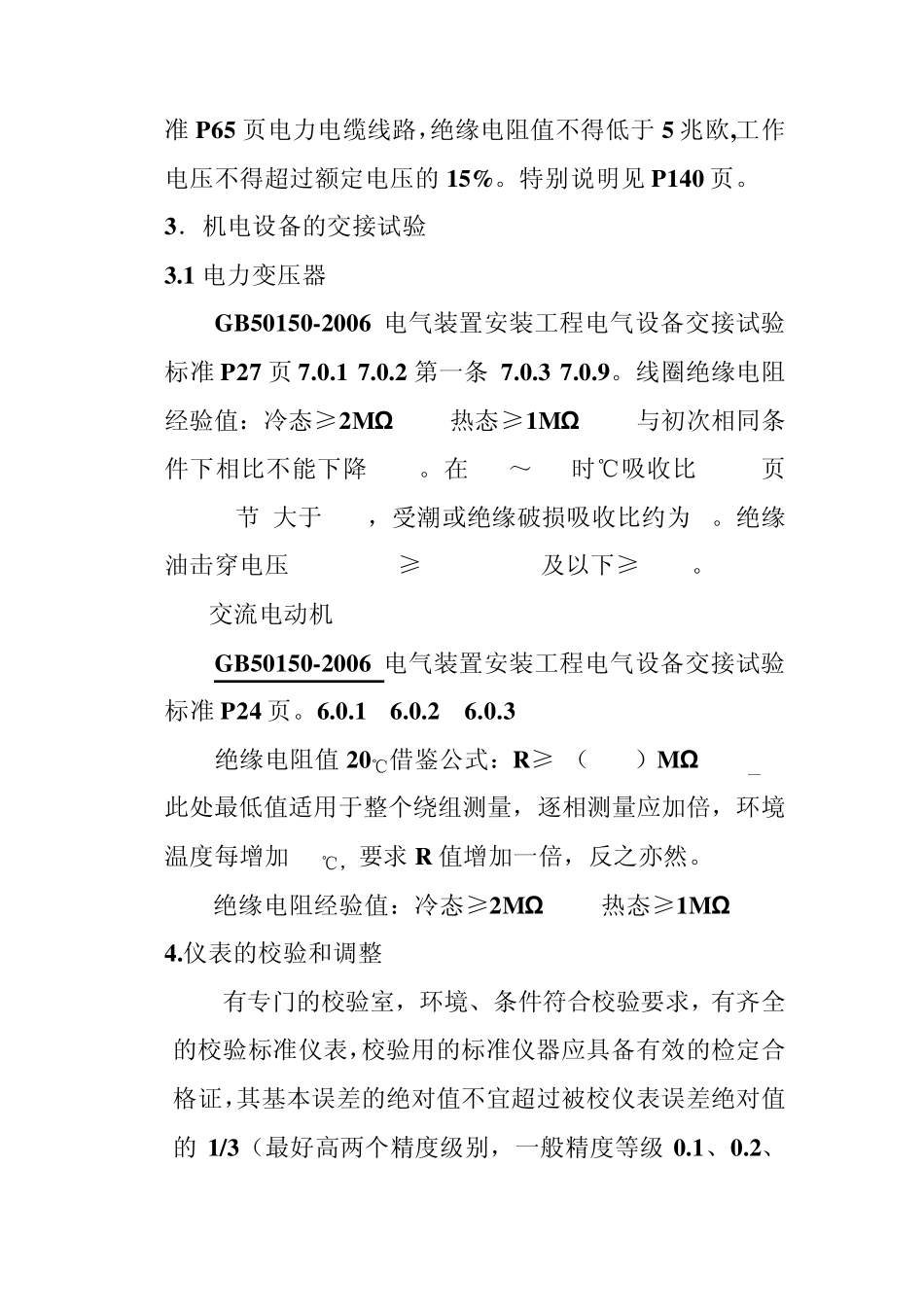

第一章电气仪表知识 现在按照安装的基本过程和规律，从以下九个方面谈谈： ·开箱检查 ·线缆、机电设备的交接试验、校验和调整、脱脂 ·电缆桥架、线缆配管、仪表风管、导压管的安装、仪表的伴热 ·电缆敷设 ·接地装置 ·电仪设备安装 ·中控室设备安装 ·防爆和接地 ·试车、联校 第一节 开箱检查 1 ．铭牌标志、附件、备件齐全。 2 ．产品技术文件和质量证明书齐全。 3 ．型号、规格和数量与装箱单一致。 4 ．外观、防潮、密封性检查。 5 ．开箱检查记录签字。 第二节 线缆、机电设备的交接试验、校验和调整、脱脂 1．线缆交接试验 1.1 线芯直径和绝缘厚度检查 1.1.1 线芯直径检查：略 1.1.2 绝缘厚度检查 BV 型聚氯乙烯绝缘电线的绝缘层厚度规定见表格：（见GB50303-2002 建筑电气工程施工质量验收规范 3.2.12 节） 2．线缆试验的交接试验 2.1 仪表电缆 电缆（线）敷设前，应做外观及导通检查，并用直流 500 伏兆欧表测量绝缘电阻,其电阻值不应小于 5 兆欧；仪表补偿电缆(导线)的绝缘电阻应用 100V 兆欧表测量其芯线之间、芯线对地之间的绝缘电阻应大于 5 兆欧，当有特殊规定时应符合其规定。祥见 GB50093-2002 仪表工程施工及验收规范 6.1. 2 节P33 页 2.2 电力电缆 GB50150-2006 电气装置安装工程电气设备交接试验标 准P65 页电力电缆线路，绝缘电阻值不得低于5 兆欧,工作电压不得超过额定电压的15%。特别说明见P140 页。 3．机电设备的交接试验 3.1 电力变压器 GB50150-2006 电气装置安装工程电气设备交接试验标准P27 页7.0.1 7.0.2 第一条 7.0.3 7.0.9。线圈绝缘电阻经验值：冷态≥2MΩ /KV,热态≥1MΩ /KV,与初次相同条件下相比不能下降50%。在10～30时℃吸收比(P10页1.0.8节)大于1.3，受潮或绝缘破损吸收比约为1。绝缘油击穿电压60-220KV≥40KV,35KV及以下≥35KV。 3.2交流电动机 GB50150-2006 电气装置安装工程电气设备交接试验标准P24 页。6.0.1 6.0.2 6.0.3 绝缘电阻值20℃借鉴公式：R≥3（1+Un）MΩ Un—KV 此处最低值适用于整个绕组测量，逐相测量应加倍，环境温度每增加 10℃，要求 R 值增加一倍，反之亦然。 绝缘电阻经验值：冷态≥2MΩ /KV,热态≥1MΩ /KV 4.仪表的校验和调整 有专门的校验室，环境、条件符合校验要求，有齐全的校验标准仪表，校验用的标准仪器应具备有效的检定合格证，其基本误差的绝对值不宜超过被校仪表误差绝...
