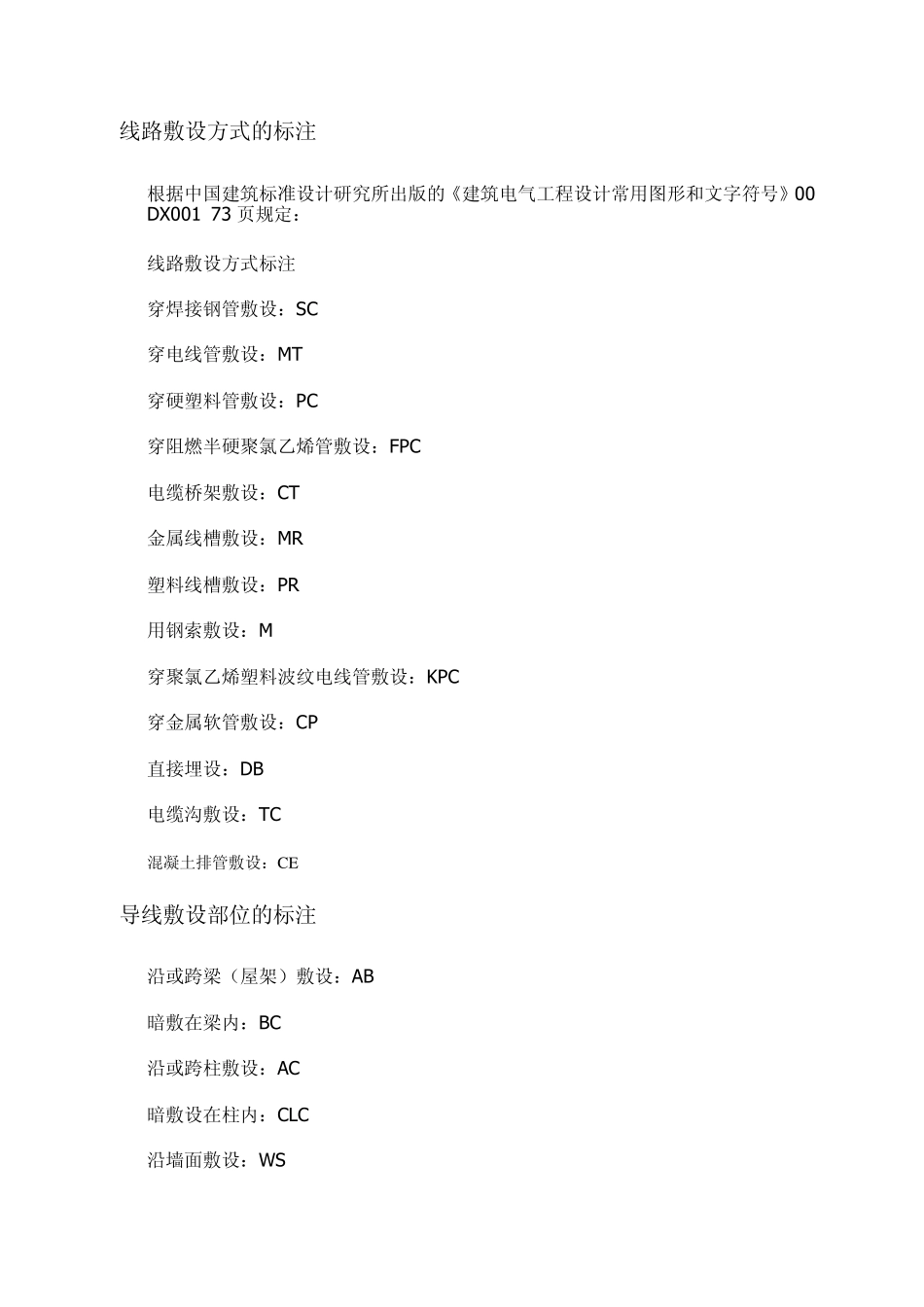

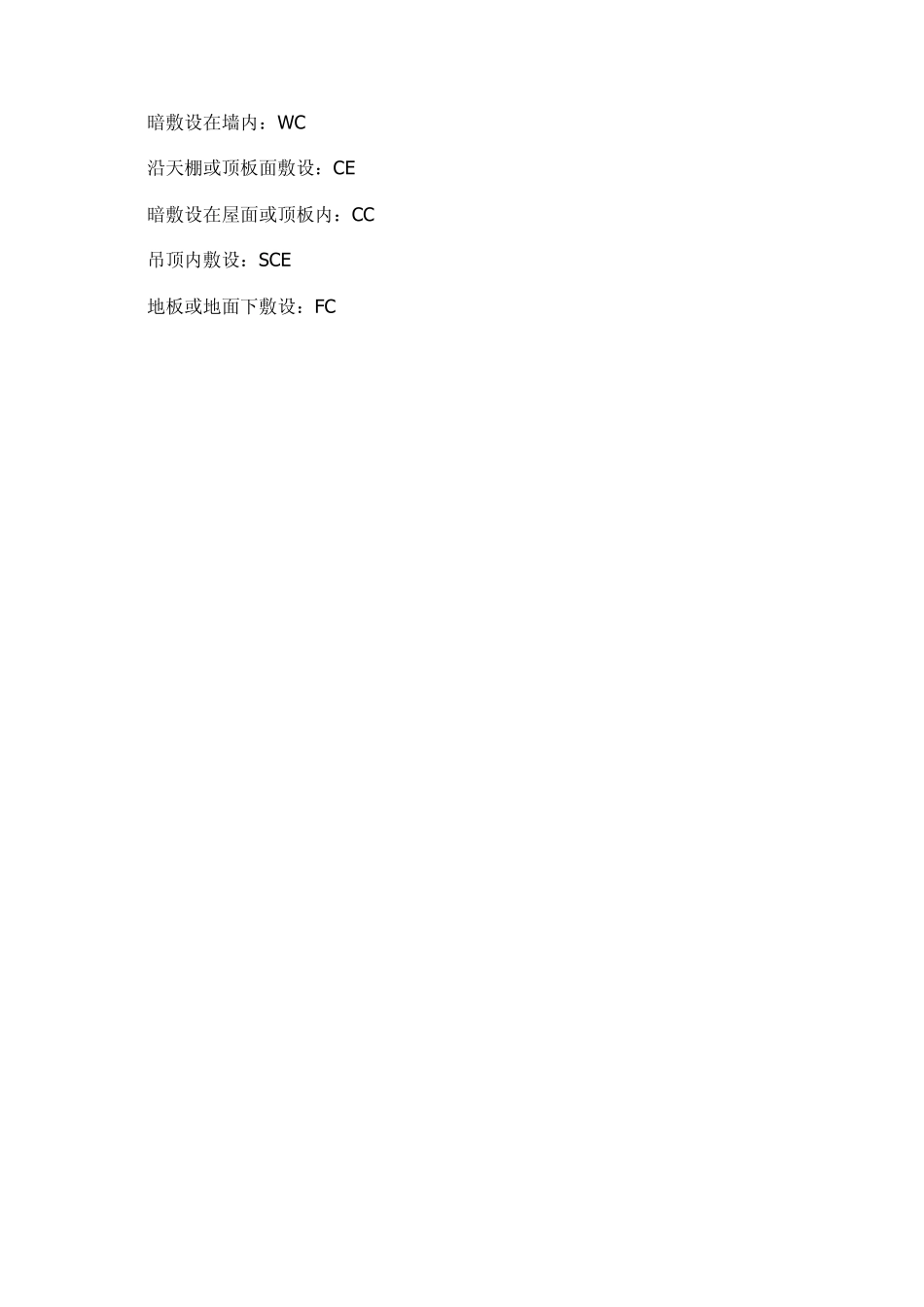

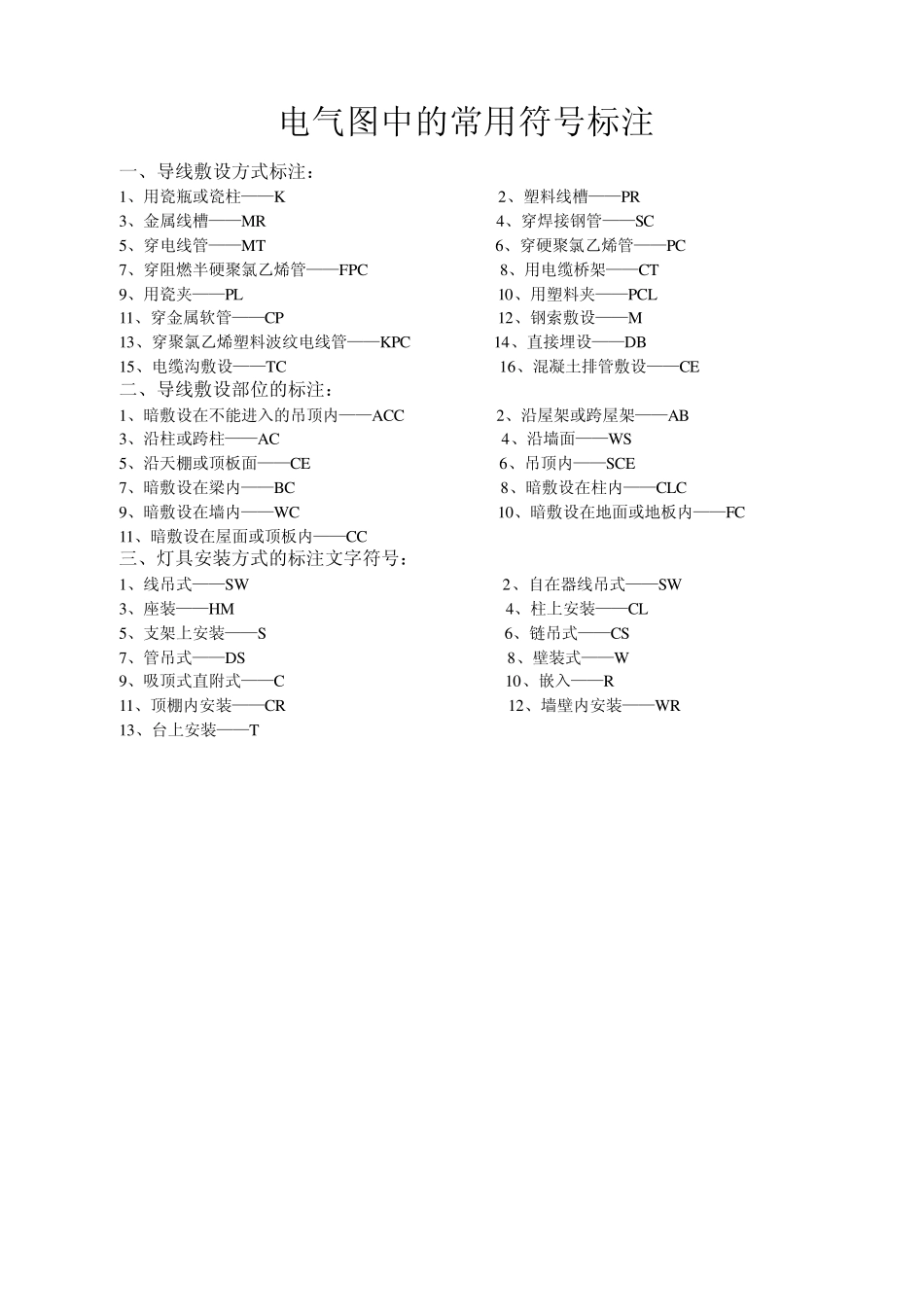

电气图中的常用符号标注 一、导线敷设方式标注： 1、用瓷瓶或瓷柱——K 2、塑料线槽——PR 3、金属线槽——MR 4、穿焊接钢管——SC 5、穿电线管——MT 6、穿硬聚氯乙烯管——PC 7、穿阻燃半硬聚氯乙烯管——FPC 8、用电缆桥架——CT 9、用瓷夹——PL 10、用塑料夹——PCL 11、穿金属软管——CP 12、钢索敷设——M 13、穿聚氯乙烯塑料波纹电线管——KPC 14、直接埋设——DB 15、电缆沟敷设——TC 16、混凝土排管敷设——CE 二、导线敷设部位的标注： 1、暗敷设在不能进入的吊顶内——ACC 2、沿屋架或跨屋架——AB 3、沿柱或跨柱——AC 4、沿墙面——W S 5、沿天棚或顶板面——CE 6、吊顶内——SCE 7、暗敷设在梁内——BC 8、暗敷设在柱内——CLC 9、暗敷设在墙内——W C 10、暗敷设在地面或地板内——FC 11、暗敷设在屋面或顶板内——CC 三、灯具安装方式的标注文字符号： 1、线吊式——SW 2、自在器线吊式——SW 3、座装——HM 4、柱上安装——CL 5、支架上安装——S 6、链吊式——CS 7、管吊式——DS 8、壁装式——W 9、吸顶式直附式——C 10、嵌入——R 11、顶棚内安装——CR 12、墙壁内安装——W R 13、台上安装——T 线路敷设方式的标注 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73 页规定： 线路敷设方式标注 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：W C 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC 序号 敷设方式标注名称 旧代号 新代号 1 用瓷瓶或瓷柱敷设 CP K 2 用塑料线槽敷设 XC PR 3 用金属线槽敷设 MR 4 穿水煤气管敷设 RC 5 穿焊接钢管敷设 SC 6 穿电线管敷设 DG MT 7 穿聚氯乙烯硬质管敷设 VG PC 8 穿聚氯乙烯半硬质管敷设 RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设 CT 11 用瓷夹敷设 CJ PL 12 用塑料夹敷设 VJ PCL 13 穿金属...
