电气图纸常用图形和文字符号

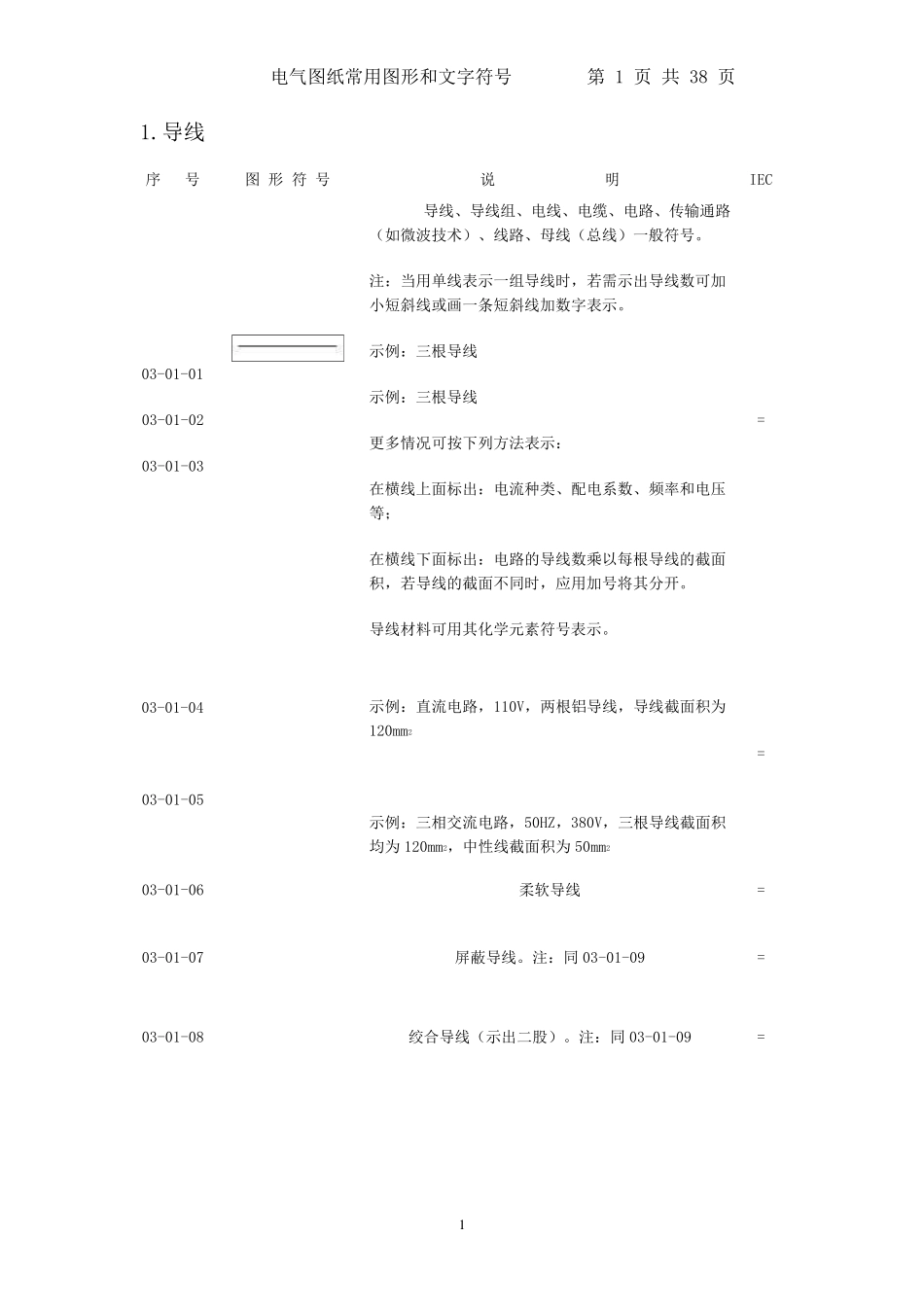

电气图纸常用图形和文字符号_第1页
1/38

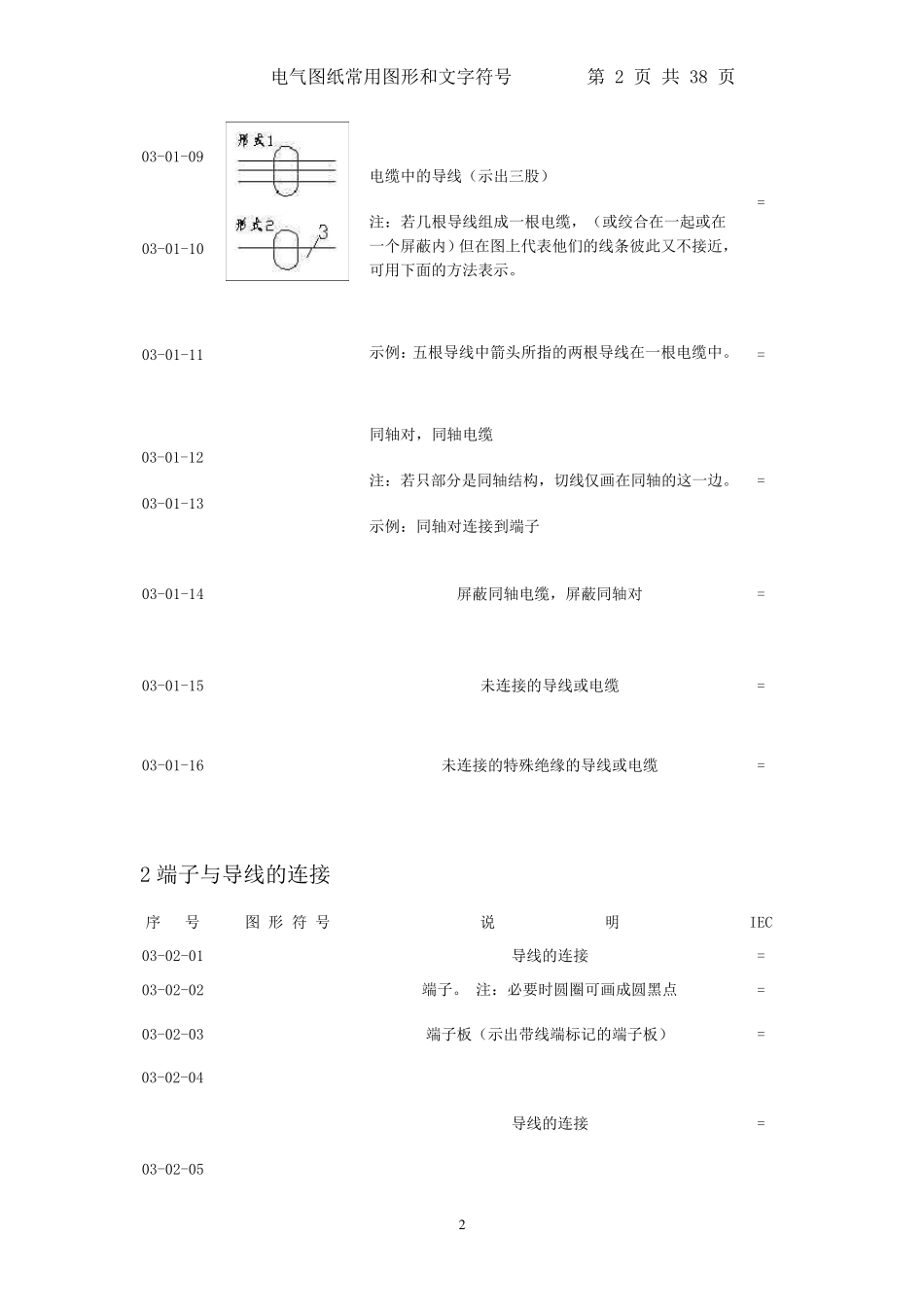

电气图纸常用图形和文字符号_第2页
2/38

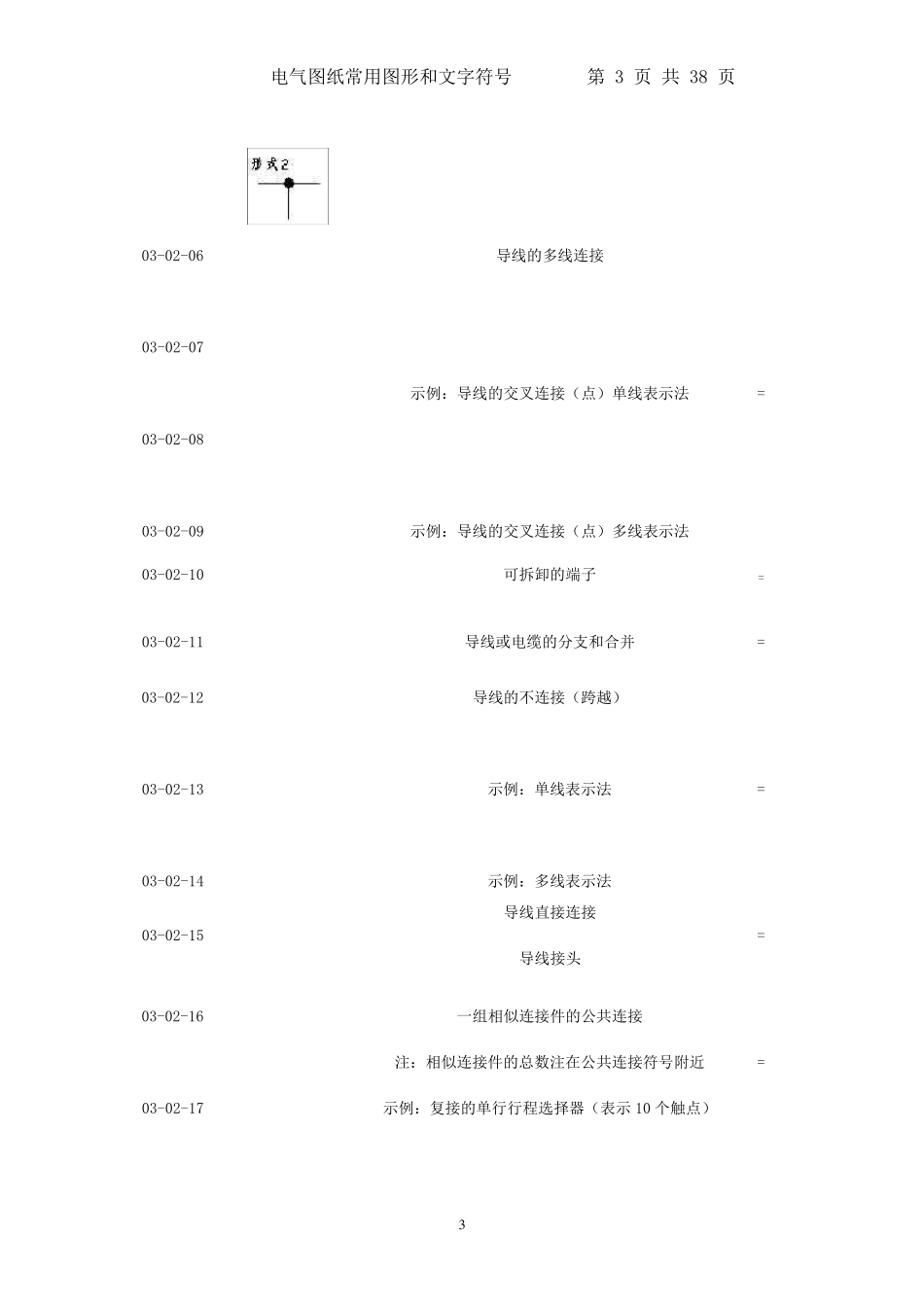

电气图纸常用图形和文字符号_第3页
3/38
电气图纸常用图形和文字符号 第 1 页 共 38 页 1 1.导线 序 号 图 形 符 号 说 明 IEC 03-01-01 03-01-02 03-01-03 导线、导线组、电线、电缆、电路、传输通路(如微波技术)、线路、母线(总线)一般符号。 注:当用单线表示一组导线时,若需示出导线数可加小短斜线或画一条短斜线加数字表示。 示例:三根导线 示例:三根导线 更多情况可按下列方法表示: 在横线上面标出:电流种类、配电系数、频率和电压等; 在横线下面标出:电路的导线数乘以每根导线的截面积,若导线的截面不同时,应用加号将其分开。 导线材料可用其化学元素符号表示。 = 03-01-04 03-01-05 示例:直流电路,110V,两根铝导线,导线截面积为120mm2 示例:三相交流电路,50HZ,380V,三根导线截面积均为 120mm2,中性线截面积为 50mm2 = 03-01-06 柔软导线 = 03-01-07 屏蔽导线。注:同 03-01-09 = 03-01-08 绞合导线(示出二股)。注:同 03-01-09 = 电气图纸常用图形和文字符号 第 2 页 共 38 页 2 03-01-09 03-01-10 电缆中的导线(示出三股) 注:若几根导线组成一根电缆,(或绞合在一起或在一个屏蔽内)但在图上代表他们的线条彼此又不接近,可用下面的方法表示。 = 03-01-11 示例:五根导线中箭头所指的两根导线在一根电缆中。 = 03-01-12 03-01-13 同轴对,同轴电缆 注:若只部分是同轴结构,切线仅画在同轴的这一边。 示例:同轴对连接到端子 = 03-01-14 屏蔽同轴电缆,屏蔽同轴对 = 03-01-15 未连接的导线或电缆 = 03-01-16 未连接的特殊绝缘的导线或电缆 = 2 端子与导线的连接 序 号 图 形 符 号 说 明 IEC 03-02-01 导线的连接 = 03-02-02 端子。 注:必要时圆圈可画成圆黑点 = 03-02-03 端子板(示出带线端标记的端子板) = 03-02-04 03-02-05 导线的连接 = 电气图纸常用图形和文字符号 第 3 页 共 38 页 3 03-02-06 03-02-07 03-02-08 03-02-09 导线的多线连接 示例:导线的交叉连接(点)单线表示法 示例:导线的交叉连接(点)多线表示法 = 03-02-10 可拆卸的端子 = 03-02-11 导线或电缆的分支和合并 = 03-02-12 03-02-13 03-02-14 导线的不连接(跨越) 示例:单线表示法 示例:多线表示法 = 03-02-15 导线直接连接 导线接头 = 03-02-16 03-02-17 一组相似连接件的公共连接 注:相似连接件的总数注在公共连...
